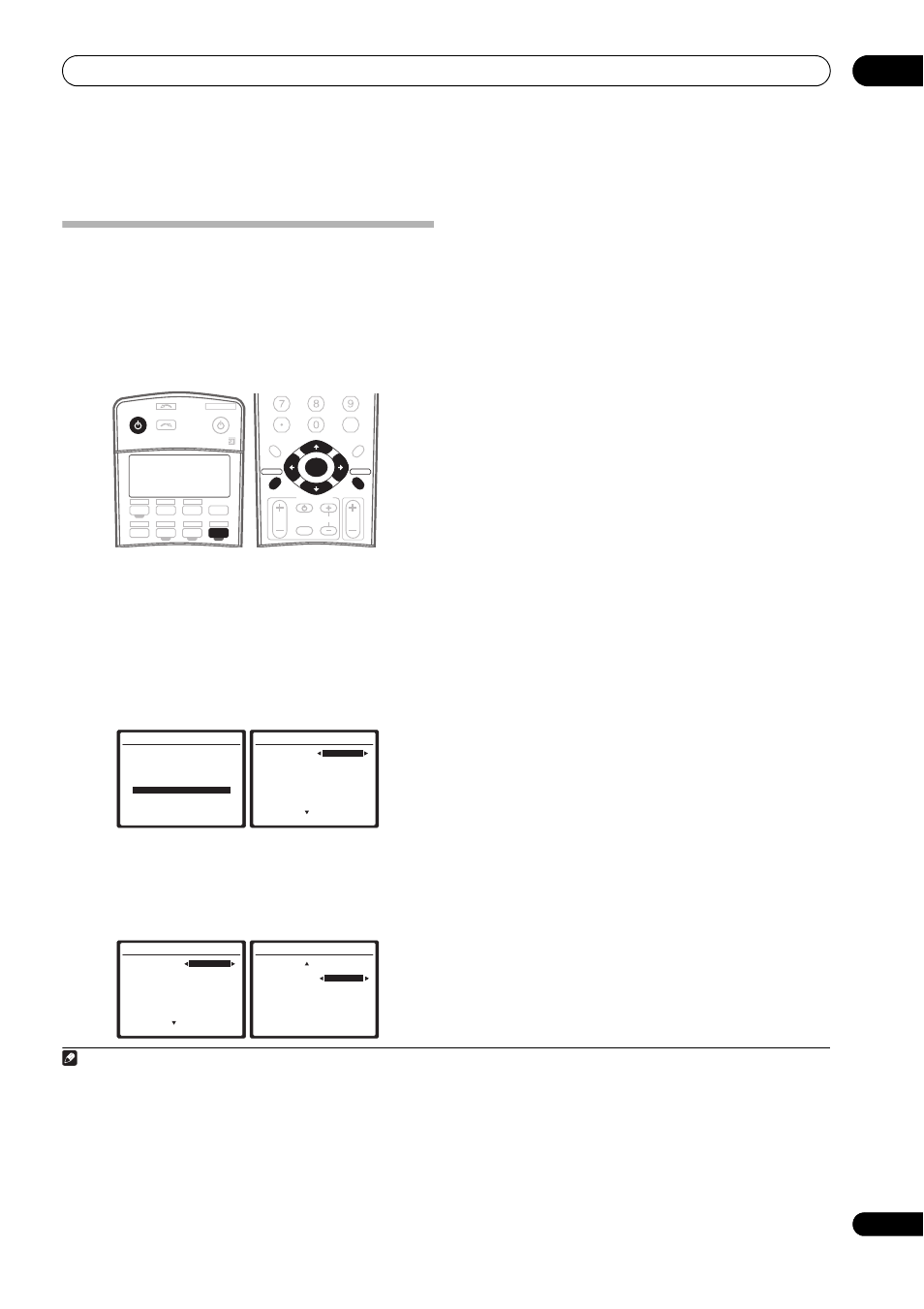

Другие параметры

09

63

Ru

Глава 9:

Другие параметры

Меню Input Setup (Настройка входов)

Установка настроек в меню настройки входов необходима

лишь в том случае, если при подключении цифрового

оборудования не использовались стандартные настройки
(см. раздел Стандартные и возможные настройки функций

входа на стр. 64). В этом случае ресивер должен получить

информацию о том, какое оборудование подключено к

какому разъему, чтобы кнопки на пульте дистанционного

управления соответствовали подключенным компонентам.

1

Включите ресивер и используемый телевизор.

Для включения используйте кнопку  RECEIVER (РЕСИВЕР).
2

Нажмите кнопку RECEIVER на пульте дистанционного

управления, после чего нажмите кнопку SETUP (НАСТРОЙКА).
На экране телевизора появится экранный дисплей. Для перехода

между экранами и выделенными пунктами меню используйте

кнопки

/// и ENTER. Нажмите кнопку RETURN

(

ВОЗВРАТ) для подтверждения и выхода из текущего меню.

3

Выберите в меню «System Setup»(Настройка

системы) пункт «Input Setup» (Настройка входов).

4

Выберите функцию входа, которую необходимо

настроить.
Названия по умолчанию соответствуют названиям рядом с

разъемами на задней панели (например, DVD/LD или VIDEO 1/
GAME 1
), которые в свою очередь, соответствуют названиям

на пульте дистанционного управления.

5

Выберите вход(ы) к которому(ым) подключен

используемый компонент.
Например, если у используемого проигрывателя DVD

имеется только оптический выход, для входа DVD/LD

понадобится изменить функцию Digital In (Цифровой вход)

с COAX 1 (по умолчанию) на оптический вход, если он

подключен к нему. Нумерация (OPT14) соответствует

номерам, указанным под гнездами входа на задней панели

ресивера.

• При изменении настройки входа, который ранее был

назначен для другой функции (например, SAT),

настройка для этой функции будет автоматически

выключена.

• Если вы используете компонентные видеокабели для

подключения оборудования, ресиверу необходимо

сообщить, к какому выходу оно подключено, иначе

вместо видеосигнала компонента будет отображаться
вход S-video или композитного видео.

1

• Если подключено более одного компонента с

интерфейсом iLINK, можно назначить каждый из них

для разных функций входа аналогичным образом (для

получения информации о проверке настроек см. раздел
Проверка входов i.LINK на стр. 52).

2

6

После завершения выберите пункт «Next»

(

Следующий) для перехода на другой экран.

Второй экран настройки входов имеет три дополнительных

настройки:

Input name (Название входа) – для простоты

идентификации можно присвоить название функции

входа. Для этого выберите пункт Rename
(

Переименовать) или пункт Default (По умолчанию)

для возврата к настройке системы по умолчанию.

12V Trigger 1 / 2 (Триггер 12 В 1 / 2) – после подключения

компонента к одному из триггеров 12 В (см. раздел

Включение и выключение компонентов с помощью

триггера 12 В на стр. 60), выберите пункт M. ROOM,
ROOM2, ROOM3 или OFF (ВЫКЛ.) для выбора

соответствующей настройки триггера, которая будет

включаться автоматически в зависимости от указанного
(основного или смежного) помещения.

PDP In (SR+) – для управления определенными

функциями этого ресивера с плазменного дисплея
выберите вход дисплея, к которому подключен ресивер.

3

7

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «System Setup».

RECEIVER

SOURCE

SYSTEM OFF

INPUT

SELECT

DVD

SAT

VIDEO 1

TV CONT

DVR1

i Pod

TUNER

RECEIVER

CD

DVR2

CD-R

TV

VIDEO 2

MULTI IN

ROOM2/3

+10

DISC

CLASS

D.ACCESS

ENTER

TV CONTROL

VOL

TUNE

TUNE

ST

ST

TV CH

INPUT

SELECT

TV VOL

ENTER

AV PARAMETER

TOP MENU

CH LEVEL

MENU

T.EDIT

BAND

GUIDE

RETURN

SETUP

PTY SEARCH

System Setup

1.Auto MCACC
2.Surr Back System
3.Manual MCACC
4.Data Management
5.Manual SP Setup

6.Input Setup

7.Other Setup

: Exit

6.Input Setup

(1/2)

Input

DVD

Digital In

[ COAX-1 ]

HDMI Input

[ Input-2 ]

Component In [ Comp-2

]

S-Video In

[ Input-1 ]

i.LINK In
[

DV-S969A

]

( Next )

:Finish

6.Input Setup

(1/2)

Input

DVD

Digital In

[ COAX-1 ]

HDMI Input

[ Input-2 ]

Component In [ Comp-2

]

S-Video In

[ Input-1 ]

i.LINK In
[

DV-S969A

]

( Next )

:Finish

6.Input Setup

(2/2)

( Back)

TV Game

Input Name

Default

12V Trigger1

[ M.ROOM ]

12V Trigger2

[ ROOM 2 ]

PDP In (SR+) [ Input-1 ]

:Finish

ENTER : Next

Примечание

1 Для видео высокой четкости (при использовании компонентного подключения видео) или при выключенном преобразовании цифрового видео (см. раздел
Настройка параметров аудио/видео на стр. 66), необходимо подключить используемый телевизор к данному ресиверу с помощью того же типа
видеокабеля, который используется для подключения видеокомпонента.
2 • Если назначить компоненты i.LINK для входа (например, DVD/LD), из таких компонентов можно будет выбрать как звуковые, так и видеосигналы с
помощью соответствующей кнопки источника входа (или кнопки INPUT SELECT / регулятор INPUT SELECTOR). Назначение источников с интерфейсом
i.LINK также позволяет сохранять настройки звука, установленные для других функций ввода.

• Видеокомпонент с интерфейсом i.LINK должен быть назначен для функции входа, которая используется для подключения видеосигнала, поступающего

от этого компонента.

• Если назначить вход i.LINK определенной функции (например, DVD/LD), то все цифровые входы, ранее назначенные этой функции, будут автоматически

переведены на i.LINK (не назначены).
3 Потребуется установить соединение с помощью кабеля SR+ между разъемом CONTROL OUT (ВЫХОД УПРАВЛЕНИЯ) на дисплее и разъемом CONTROL
IN (

ВХОД УПРАВЛЕНИЯ) на этом ресивере (обратное описанному в разделе Использование ресивера с плазменным дисплеем Pioneer на стр. 60). Учтите, что

для управления этим ресивером с помощью пульта дистанционного управления его следует направлять на датчик дистанционного управления,
размещенный на плазменном дисплее после установления этого соединения.
