Подключение оборудования
03
14
Ru
3
Если устройство способно выводить цифровой звук,
соедините цифровой аудиовыход оптического типа
1
рекордера со входом DIGITAL 2 (DVR/VCR1).
Для соединения используйте оптический кабель.
2
• Для второго рекордера используйте входы DIGITAL 3
(DVR/VCR2).

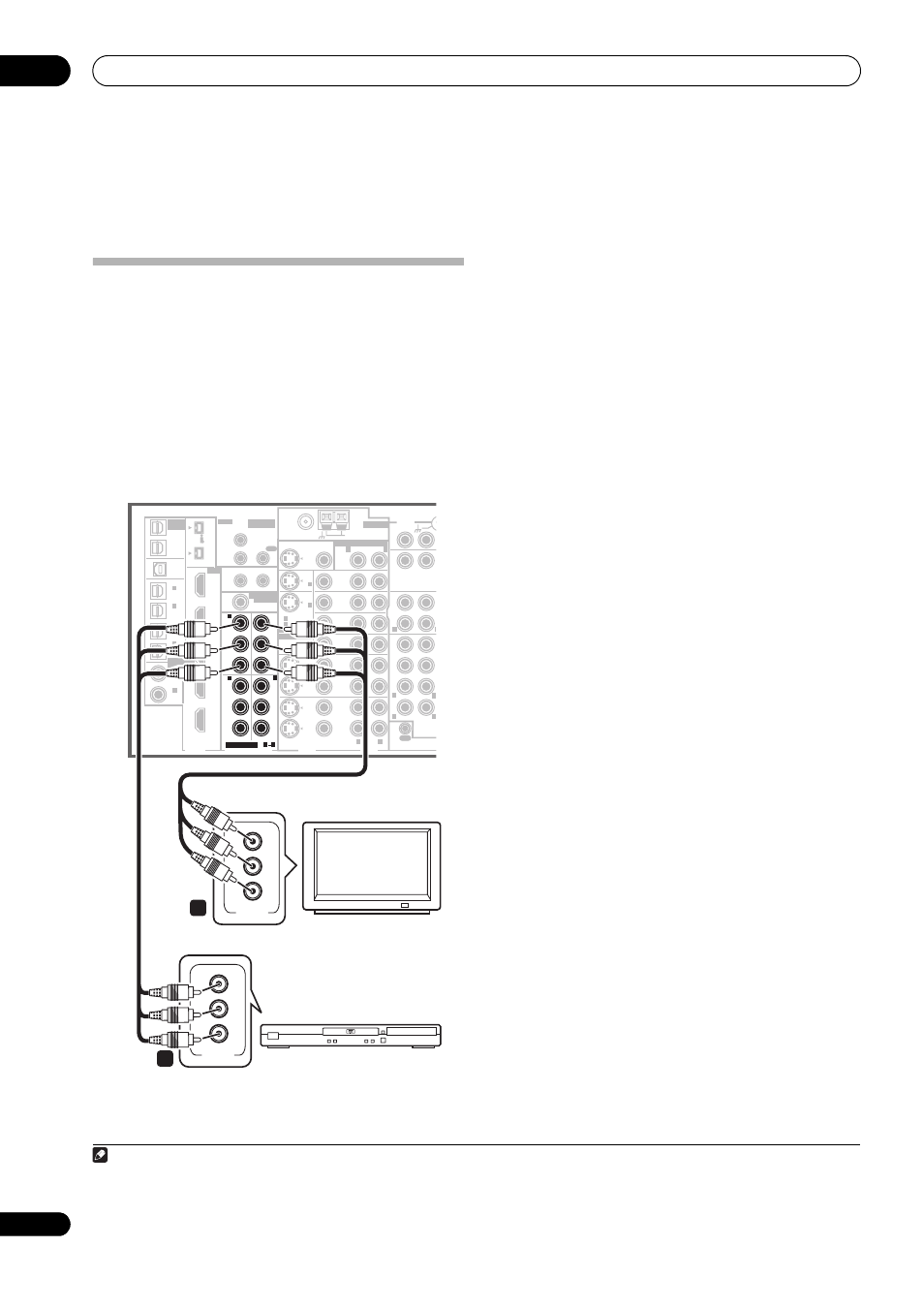

Использование разъемов
компонентного видео
По сравнению с композитным видео или S-video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с прогрессивной
разверткой (progressive-scan video), можно в документации к
телевизору и компоненту-источнику видеосигнала.
1
Соедините выходы компонентного видео компонента
источника с набором входов ASSIGNABLE COMPONENT
VIDEO (
НАЗНАЧАЕМЫЙ КОМПОНЕНТ - ВИДЕО).
Установите соединение при помощи тройного видеокабеля
компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup (Настройка
входов) на стр. 63.
2
Соедините гнезда COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО) со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Примечание
1 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот шаг можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Setup (Настройка входов) на стр. 63).
VSX-AX4ASi
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
FR
FL
SUB W.
CENTER
MULTI CH
IN
SUR-
ROUND
SURROUND
BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
L
L
L
R
R
R
Y
P
B
P
R
COMPONENT
VIDEO
Y
P
B
P
R
COMPONENT
VIDEO
Телевизор
2
1
Проигрыватель DVD
