Использование интерфейса i.LINK
Только для модели VSX-AX4ASi
Если в распоряжении имеется компонент с разъемом i.LINK,
его можно подсоединить к ресиверу с помощью кабеля
i.LINK.
Поскольку интерфейс i.LINK не передает видеосигнал,
видеосигнал компонента, подключенного при помощи
соединения i.LINK, необходимо передать при помощи
других кабелей (см. раздел Подключение оборудования на
стр. 10 для получения дополнительной информации о
подключении видео). Если видеосигнал от компонента уже
подключен, назначьте вход i.LINK для функции входа, к
которой подключен видеосигнал (см. раздел Меню Input
Setup (Настройка входов) на стр. 63). Для получения
информации о подтверждении настроек интерфейса i.LINK
см. раздел Проверка входов i.LINK на стр. 52.
Два разъема i.LINK с задней стороны ресивера являются
4-контактными. Для подключения компонентов с
интерфейсом i.LINK используйте 4-контактный кабель
i.LINK S400.
Предупреждение
• Соприкосновение штекера i.LINK с металлическими
частями ресивера, кроме разъема i.LINK, может вызвать
короткое замыкание. Некоторые кабели имеют
металлические части, которые могут касаться устройства
в подключенном состоянии. Пожалуйста, постарайтесь
использовать только подходящий кабель i.LINK.
Внимание
• Пожалуйста, используйте 4-контактные кабели S400
длиной менее 3,5 м. Хотя и существуют более длинные
кабели, они могут быть ненадежны.
• Возможны случаи, когда функция PQLS/регулировки
скорости и/или i.LINK аудио не работают надлежащим
образом, даже при подключении к оборудованию,
совместимому с интерфейсом i.LINK.
• Не подсоединяйте/отсоединяйте кабели i.LINK и не
включайте/выключайте компоненты, подсоединенные
при помощи кабелей i.LINK, при включенном ресивере.
1

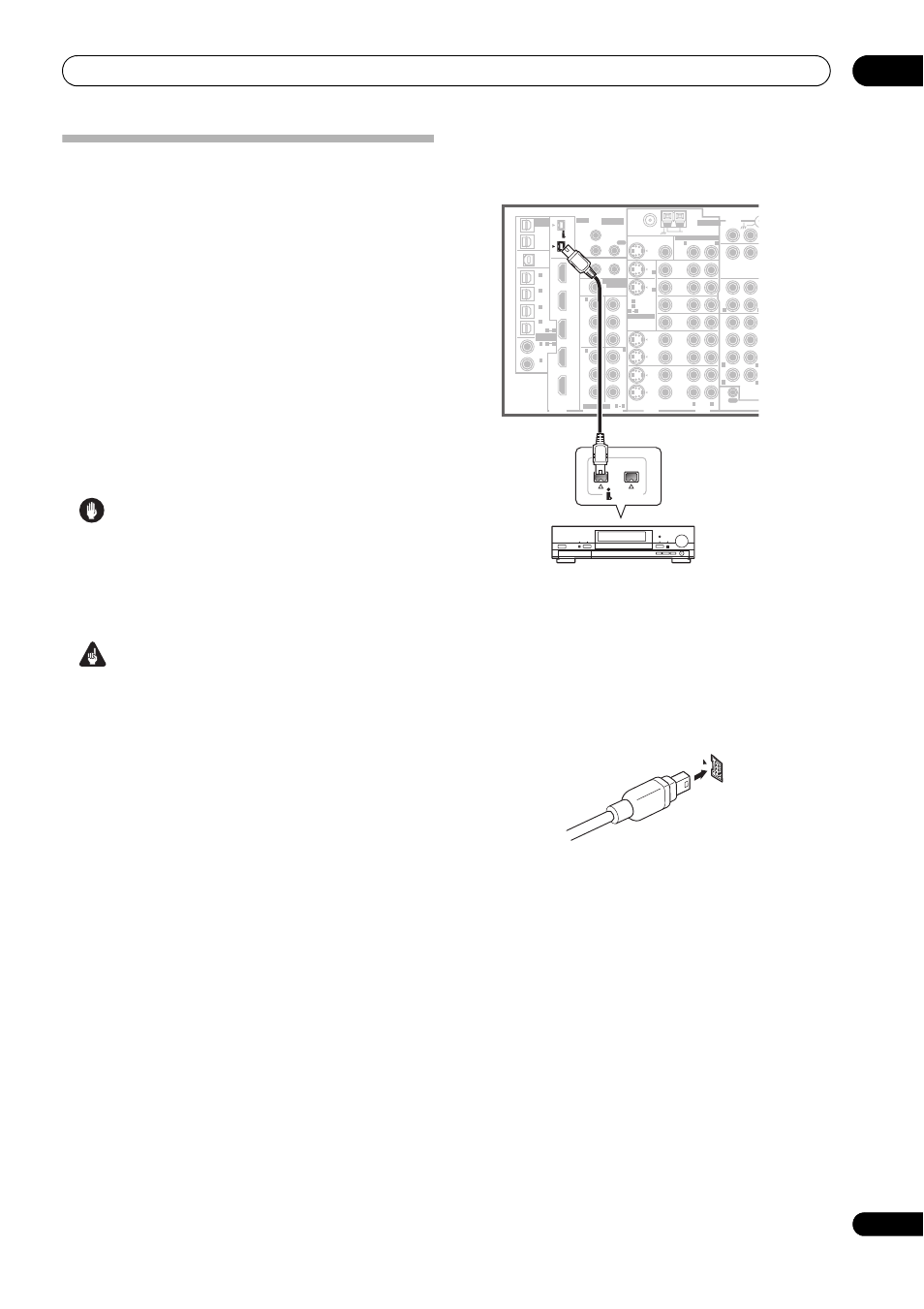

При помощи кабеля i.LINK подсоедините один из
штекеров i.LINK данного ресивера к разъему i.LINK
используемого компонента с интерфейсом i.LINK.
• Для обеспечения правильного соединения стрелка на
корпусе разъема должна совпадать со стрелкой (слева от
разъема). Кабель i.LINK следует вставлять в разъем
таким образом, чтобы он входил в него легко. При
неправильном подключении ресивер не сможет
распознать подсоединенные компоненты. Учтите, что
кабель i.LINK чувствителен, и при применении
излишних усилий при подключении может выйти из
строя.
2
Назначьте компонент с интерфейсом i.LINK для
нужного входа, затем произведите все необходимые
настройки выхода компонента.
Для получения информации о назначении компонента для
функции входа этого ресивера см. раздел Меню Input Setup
(Настройка входов) на стр. 63. Для необходимой настройки
выхода выполняйте указания руководства по эксплуатации,
прилагаемого к компоненту.
• При помощи соединения i.LINK можно соединить
несколько компонентов. См. раздел Создание сети
i.LINK на стр. 52.
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
FR
FL
SUB W.
CENTER
MULTI CH
IN
SUR-
ROUND
SURROUND
BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
L
L
L
R
R
R
(AUDIO)
S400
Компонент с интерфейсом i.LINK
VSX-AX4ASi
