Другие подключения
08
58
Ru
•

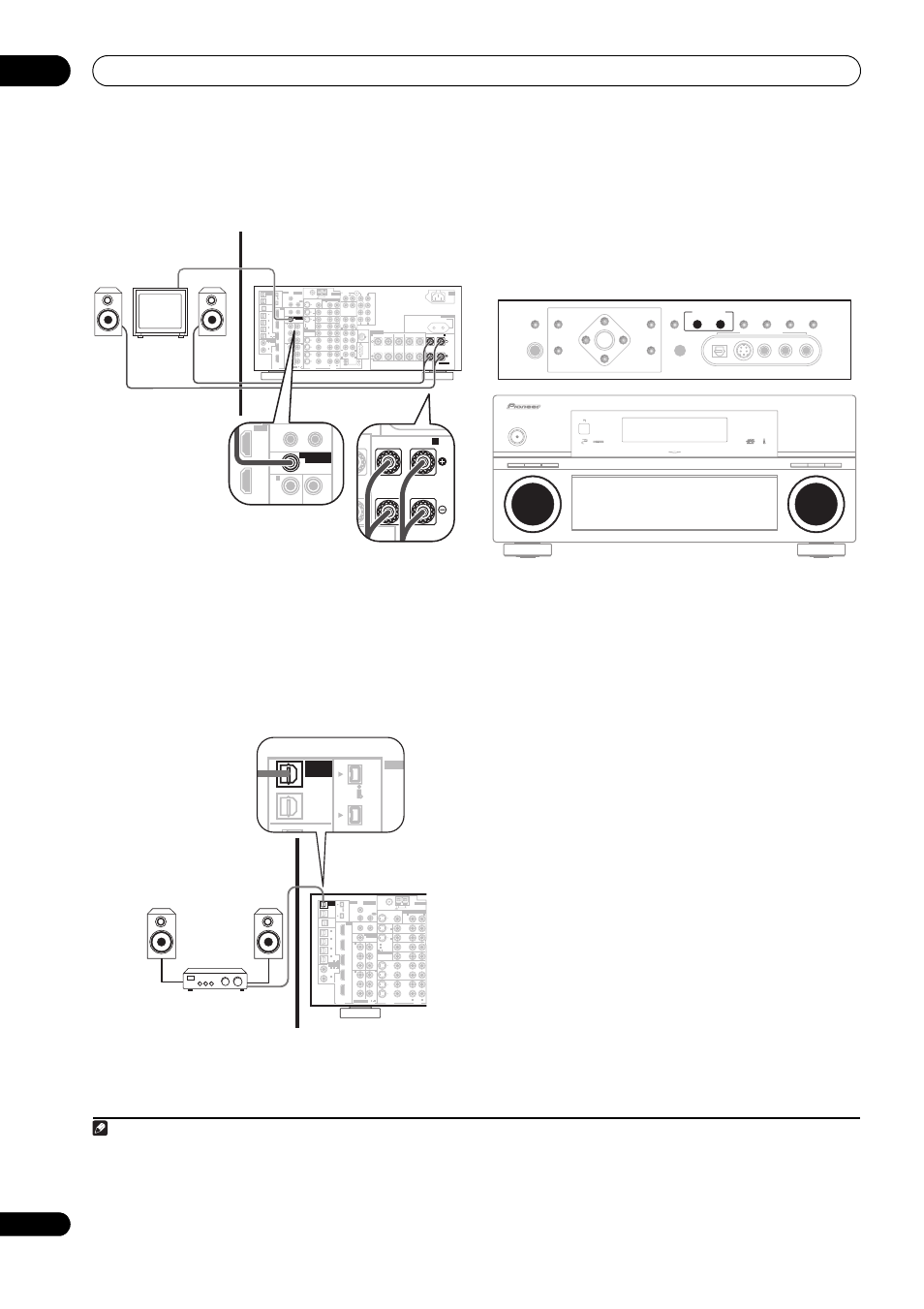

Подключите телевизор-монитор к гнезду MULTI-
ROOM & SOURCE MONITOR OUT
на задней панели
ресивера.
К разъемам задних каналов объемного звучания должны
быть подключены два громкоговорителя, как показано ниже.
Настройка во втором смежном помещении
(ROOM 3)
•
Подключите отдельный усилитель к цифровому
выходу OUT1 ROOM3 (ZONE3) на задней панели этого
ресивера.
Для этого подключения усилитель должен иметь оптический
цифровой вход. Это позволит вам прослушивание цифрового
выхода компонента во втором смежном помещении.
1
Использование органов управления Multi Room
При выполнении следующих пунктов с помощью органов
управления на передней панели можно регулировать
громкость в смежном помещении и выбирать источники
сигнала. Для получения дополнительной информации об
использовании пульта дистанционного управления с
функцией Multi Room см. раздел Дистанционное управление
в режиме Multi-room на стр. 59 и (только для модели VSX-
AX4ASi) Дополнительный пульт дистанционного
управления на стр. 26.
1
Нажмите кнопку MULTI ROOM & SOURCE ON/OFF на
передней панели.
При каждом нажатии выбирается вариант подключения в
смежном помещении:
• ROOM 2 ON – выбор первичного смежного помещения
(ROOM 2)
• ROOM 2&3 ON – выбор обоих смежных помещений
• ROOM 3 ON – выбор вторичного смежного помещения
(ROOM 3)
• Off – выключение функции Multi-room
Индикатор MULTI ROOM светится, если включено
управление функцией Multi-room.
2
Нажмите кнопку CONTROL для выбора нужного(ых)
смежного(ых) помещения(ий).
2
При выборе пункта ROOM 2&3 ON, описанного выше,
возможно переключение между пунктами ROOM 2 и ROOM 3.
• Если ресивер включен,
3
следите за тем, чтобы во время
выполнения всех операции для смежного помещения на
дисплее отображалась индикация ZONE и выбранное(ые)
смежное(ые) помещение(я). Если эта индикация
отсутствует, органы управления передней панели будут
работать только для основного помещения.
3
При помощи регулятора INPUT SELECTOR выберите
источник для выбранного помещения.
Например, при выбранном пункте ROOM 2 CD-R источник,
подключенный ко входу CD-R выводится в первичное
смежное помещение (ROOM 2).
• Если выбран источник TUNER (ТЮНЕР), можно с помощью
органов управления TUNER на передней панели выбрать
заранее запрограммированную станцию (подробнее см.
раздел Сохранение запрограммированных радиостанций
на стр. 32).
4
Примечание
1 Возможно прослушивание только в одном смежном помещении, если цифровой выход OUT1 ROOM3 (ZONE3) подключен ко второму смежному
помещению.
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
FR
FL
SUB W.
CENTER
MULTI CH
IN
SPEAKERS
RS-232C
SUR-
ROUND
SURROUND
BACK
CONTROL
iPod
SUB W.
FRONT
CENTER
SUR-
ROUND
SWITCHED 100 W 0.4 A MAX
FRONT
R
L
R
L
R
L
(Single)
CENTER
SURROUND
SURROUND BACK /
(Single)
SUR-
ROUND
BACK
OUT
PHONO
IN
IN
IN
IN
Y
PB
PR
Y
PB
PR
Y
PB
PR
Y
PB
PR
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
IN
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO
PRE OUT
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
L
L
L
R
R
R
L
A
R
L
R
B
AC OUTLET
AC IN
SELECTABLE
Смежное
помещение
Основное
помещение
L
R
L
(Single)
SURROUND BACK /
B
S400
Y
Y
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN
OUT
1
IN
IN
HDMI
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
C
T
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
ANTENNA
MULTI-ROOM & SOURCE
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
Смежное
помещение (
ROOM 3
)
Основное
помещение
ЦИФРОВОЙ
ВХОД
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
S400
(AUDIO)
S400
IN2
IN1
IR
2 Учтите, что во время записи при этом также выбирается источник входа RECOUT. Подробнее см. раздел Выполнение аудио- или видеозаписи на стр. 67.
3 Если ресивер находится в режиме ожидания, дисплей затемнен, а на дисплее сохраняется индикация ZONE и выбранного(ых) смежного(ых)
помещения(ий).
4 Тюнер невозможно одновременно настроить более, чем на одну станцию. Поэтому изменение станции в одном помещении вызывает изменение станции
в другом помещении. Пожалуйста, соблюдайте осторожность и не переключайте станции во время записи радиопрограмм.
