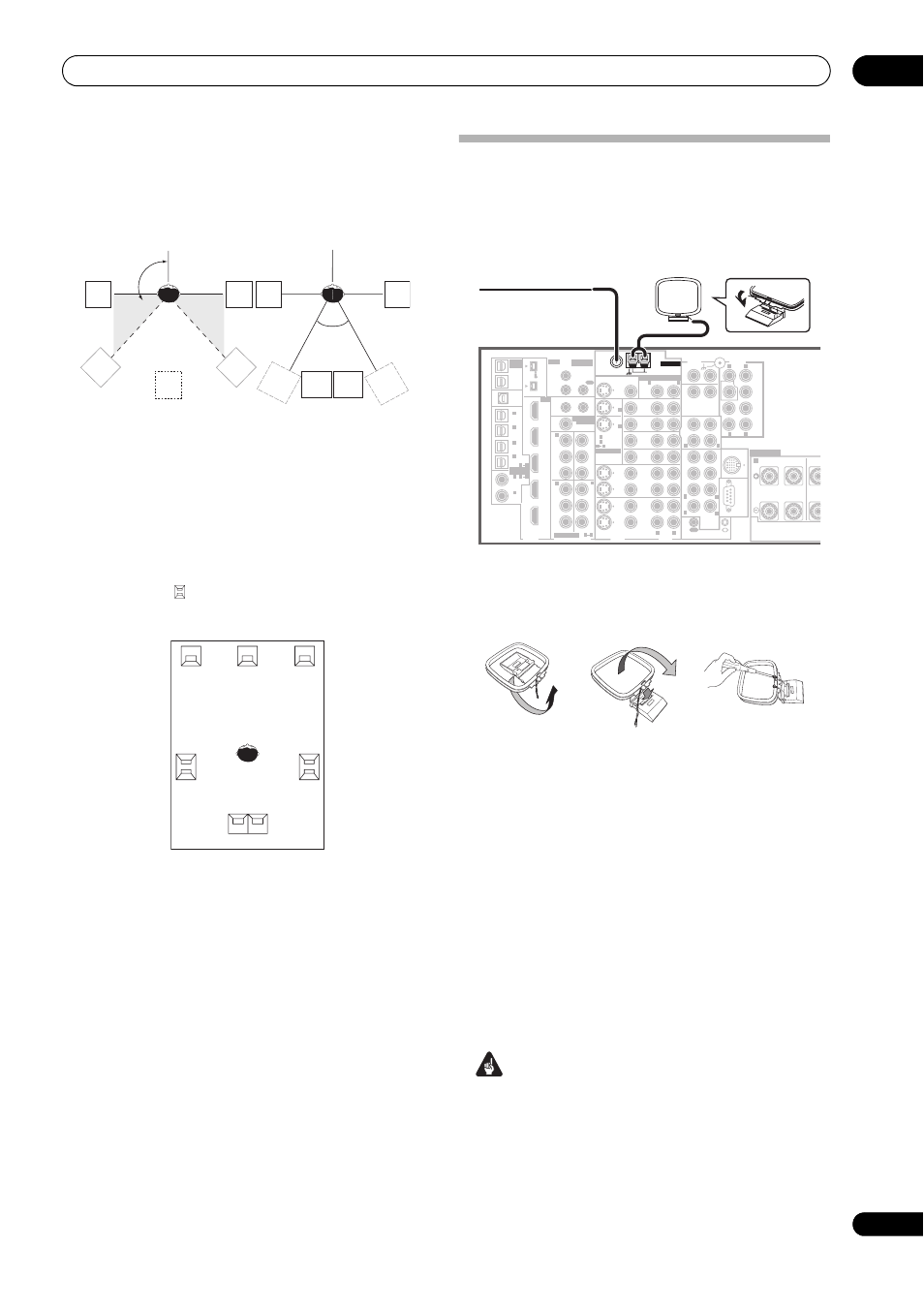

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На первой
схеме (рис. A) показано размещение с одним подключенным
задним громкоговорителем объемного звучания (или без
него). На второй схеме (рис. Б) показано размещение с двумя
задними громкоговорителями объемного звучания.
• Если используются два задних громкоговорителя
объемного звучания, THX рекомендует разместить их на
одинаковом расстоянии от точки прослушивания (см.
ниже).
Настройка системы громкоговорителей THX
Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители объемного
звучания (символ обозначает громкоговорители с
двухполюсным излучением) должны звучать под углом,
параллельно слушателю.
• Если имеются два громкоговорителя, THX рекомендует
размещать их на равном расстоянии до места
прослушивания для следующих режимов THX: THX
Select2 CINEMA, THX MUSICMODE и THX GAMES MODE.
См. также раздел THX Audio Setting (Настройка THX Audio)
на стр. 47 для установки настроек, обеспечивающих
наилучшее звучание при использовании режима Home THX
(на стр. 28).
Подключение антенн
Прилагаемые антенны обеспечивают удобное
прослушивание радиопередач в диапазонах AM и FM. Если
качество приема будет неудовлетворительным, попробуйте
воспользоваться внешней антенной, это позволит получить
более высокое качество звука. См. раздел Подключение
внешних антенн на стр. 20.
Рамочная антенна АМ
1
Соберите стойку, как показано на рисунке.
• Отклоните стойку в указанном направлении (рис. A).
• Закрепите рамочную антенну на стойке с помощью
зажима (рис. Б).
• Если возможно, зафиксируйте антенну AM на стене (рис.
В). Прежде чем фиксировать антенну, убедитесь, что
качество приема удовлетворительно.
2
Снимите предохранительные щитки с контактов
антенны AM.
3
Нажмите на защитные выступы контактов рамочной
антенны AM LOOP, чтобы открыть контакты, и вставьте
по одному проводу в каждый контакт.
4
Верните защитные выступы в исходное положение
для предохранения и закрепления контактов антенны AM.
5
Поместите антенну AM на плоскую поверхность и
установите ее в направлении наилучшего приема.
Не допускайте соприкосновения антенны с металлическими
предметами, не размещайте ее рядом с компьютером,
телевизором и другими электроприборами.
