Подключение оборудования

03

10

Ru

Глава 3:

Подключение оборудования

Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой странице

описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

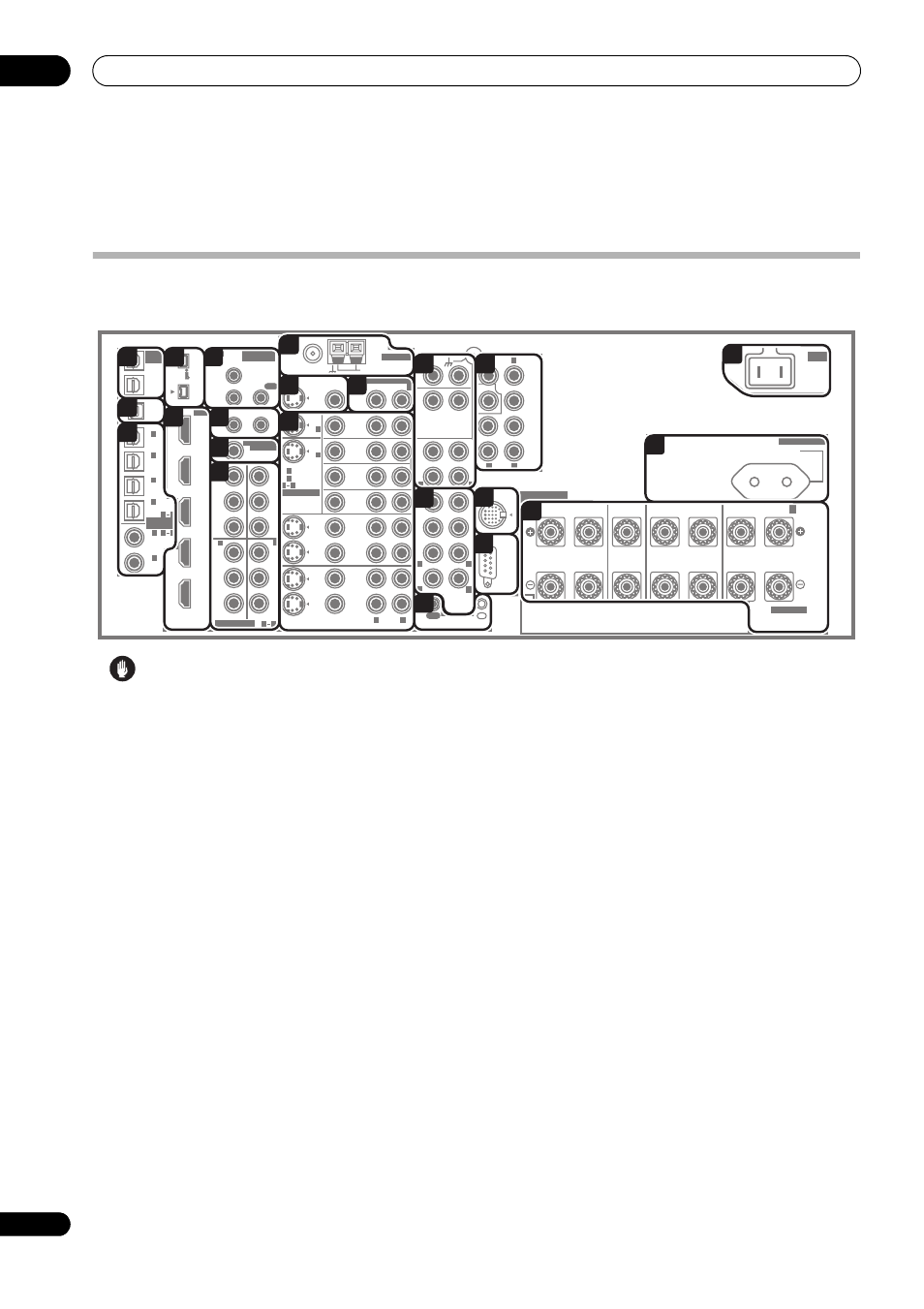

Задняя панель

На этом рисунке изображена модель VSX-AX4ASi, однако модель VSX-AX2AS имеет те же подключения, за исключением

отмеченных отдельно.

Предупреждение

• Перед выполнением или изменением схем

подсоединения отключите питание и отсоедините кабель

питания от электророзетки. Включение должно быть

последним действием.

1

Оптический(е) цифровой(ые) аудиовыход(ы)

Для записи при помощи рекордера CD или мини-дисков

используйте разъем OUT1 и (только для модели VSX-AX4ASi)
OUT2.

Подключение цифровых аудиоисточников на стр. 15.
Разъем OUT1 также используется для соединений для

прослушивания в нескольких помещениях.

Прослушивание в режиме Multi Room на стр. 57.
2

Аудиовход USB (только для модели VSX-AX4ASi)

Используйте для подключения ПК в качестве

аудиоисточника.

Использование интерфейса USB на стр. 54.
3

Оптические и коаксиальные цифровые аудиовходы

(6

шт.)

Используйте для цифровых источников, включая

проигрыватели/рекордеры DVD, ресиверы спутникового ТВ,

проигрыватели CD и тд.
 Для получения сведений о назначении входов см. также

раздел Меню Input Setup (Настройка входов) на стр. 63.
4

Разъемы S-400 i.LINK (2 шт.)

(только для модели VSX-AX4ASi)
Используйте для подключения других аудиоустройств
i.LINK для многоканального цифрового аудиовхода/выхода.

Использование интерфейса i.LINK на стр. 51.

5

Разъемы HDMI (4 шт.) (VSX-AX2AS) (5 шт.) (VSX-AX4ASi)

Несколько входов и один выход для высококачественного

соединения аудио-/видео с устройствами,

поддерживающими формат HDMI.

Подключение с помощью HDMI на стр. 50.

6

Входы дистанционного управления (смежное

помещение и источник)
Используйте для подключения к внешнему датчику

дистанционного управления для использования, например, в

смежном помещении.

Подключение ИК-датчика на стр. 59.

7

Гнезда триггера 12 В (всего макс. 50 мА) (2 шт.)

Используйте для включения и выключения компонентов

системы в соответствии с функцией входа ресивера.

Включение и выключение компонентов с помощью

триггера 12 В на стр. 60.
8

Выходы источника и функции Multi Room

Используйте для подключения второго усилителя в

отдельном помещении.

Прослушивание в режиме Multi Room на стр. 57.

9

Соединения компонентного видео (4 шт.)

Используйте входы для подключения любых

видеоисточников, имеющих выходы компонентного видео,

например, рекордер DVD. Используйте этот выход для

подключения к монитору или ТВ.

Использование разъемов компонентного видео на стр. 14.

10

Разъемы антенн AM и FM

Используйте для подключения комнатных или наружных

антенн для радиопередач.

Подключение антенн на стр. 19.

11

Выходы композитного видео и S-video для монитора

Используйте для подключения мониторов и ТВ.

Подключение ТВ и проигрывателя дисков DVD на стр. 12.

MULTI-ROOM
& SOURCE
/ REC SEL

ROOM3
(ZONE3)

OUT1

OUT2

USB
AUDIO
IN

S400

(AUDIO)

S400

(DVD/LD)
(TV)

FM UNBAL 75 Ω

AM LOOP

MONITOR

OUT

OUT

CD

CD-R/

TAPE

DVD/

LD

TV

SAT

VIDEO /
GAME1

OUT

DVR/

VCR 1

DVR/

VCR 2

OUT

IN

IN

IN

VIDEO

VIDEO

AUDIO

S - VIDEO

IN

IN

IN

FR

FL

SUB W.

CENTER

MULTI CH
IN

SPEAKERS

RS-232C

SUR-

ROUND

SURROUND

BACK

CONTROL

iPod

SUB W.

FRONT

CENTER

SUR-

ROUND

SWITCHED 100 W 0.4 A MAX

FRONT

R

L

R

L

R

L

(Single)

CENTER

SURROUND

SURROUND BACK /

(Single)

SUR-

ROUND

BACK

OUT

PHONO

IN

IN

IN

IN

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

COMPONENT VIDEO

ASSIGNABLE

ASSIGNA-

BLE

ASSIGNABLE

OUT

IN

OUT

ANTENNA

MULTI-ROOM & SOURCE

AUDIO

PRE OUT

IN

IN1

IN2

IN1

1

12 V TRIGGER

2

MONITOR

OUT

MULTI-ROOM

& SOURCE

ROOM2

ROOM2(ZONE2)

ROOM2(ZONE2)

MAIN ROOM(ZONE1)

(ZONE2)

IN2

(DC OUT 12V TOTAL 50 mA MAX)

IN3

IN4

OUT

(SAT)

(DVR/

VCR 1)

1

IN

2

(DVR/

VCR 2)

IN

3

(DVD/

LD)

IN

1

(CD)

IN

2

IN

2

IN

OUT

1

IN

1

IN

2

IN

1

IN

2

R

L

HDMI

MULTI-ROOM

& SOURCE

IR

IN

3

(CD-R)

IN

4

4

1

2

1

2

1

3

1

R

L

L

L

L

R

R

R

L

A

R

L

R

B

AC OUTLET

AC IN

SELECTABLE

1

2
3

4

6

7

9

8

8

5

11
12

10

14

13

15

17

18

16

19

21

20
