Подключение оборудования

03

17

Ru

Установка акустической системы

Для наиболее полного использования возможностей

объемного звучания ресивера подключите все

громкоговорители: передние, центральный, объемного

звучания, задний громкоговоритель объемного звучания, а

также низкочастотный громкоговоритель. И хотя такая схема

идеальна, можно выполнить и другие конфигурации: без

подключения низкочастотного или центрального

громкоговорителя, или даже без подключения

громкоговорителей объемного звучания. Вообще

необходимы только передние громкоговорители (правый и

левый). Учтите, что боковые громкоговорители объемного

звучания всегда нужно подключать в паре, однако задний

громкоговоритель объемного звучания может быть

подключен отдельно (к контактам левого громкоговорителя

объемного звучания). Можно использовать

громкоговорители с номинальным сопротивлением от 6 ом

до 16 ом (если предполагается использование

громкоговорителей с сопротивлением менее 8 ом, см. раздел

Изменение сопротивления громкоговорителей на стр. 69).

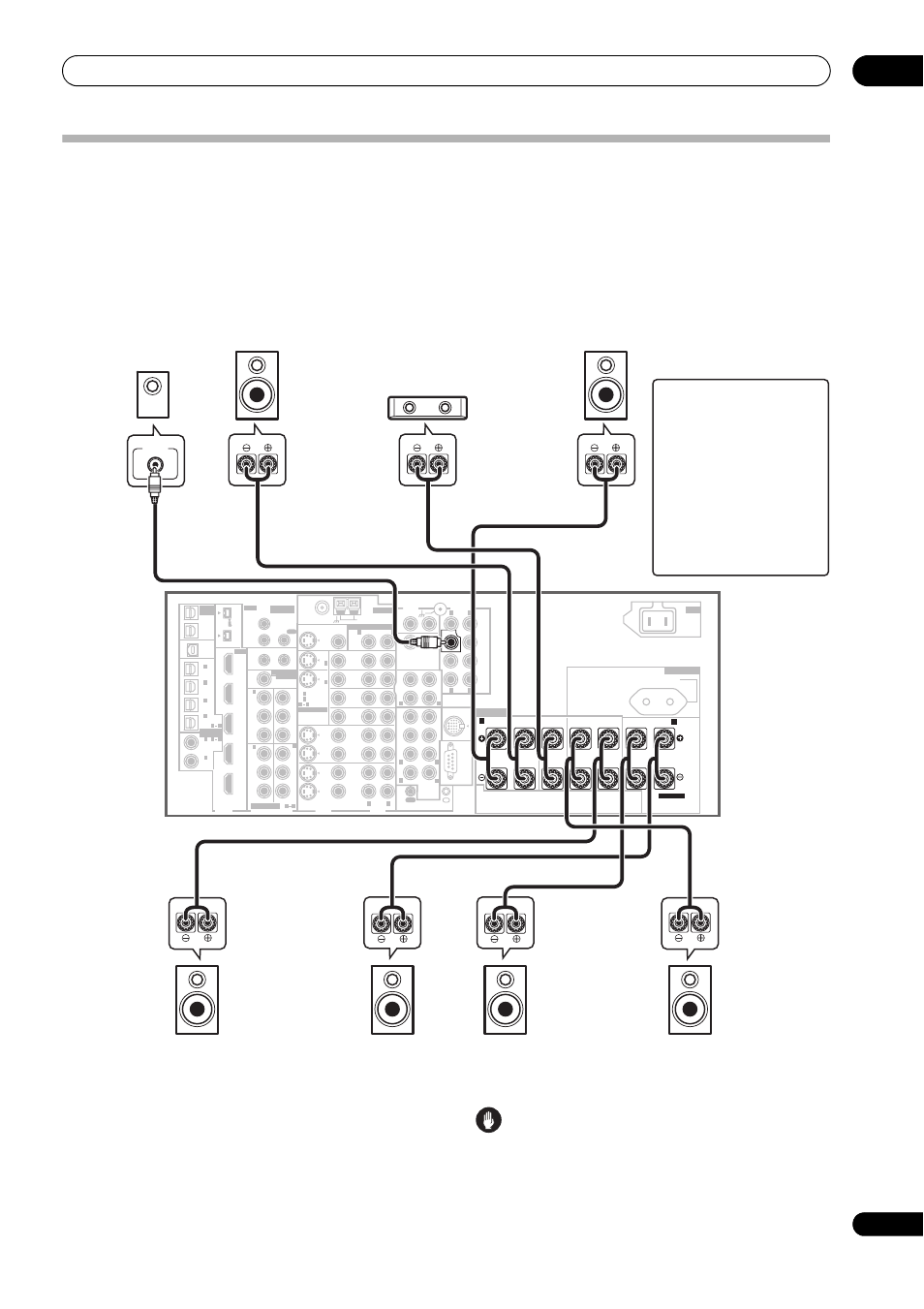

Подключение громкоговорителей

Подсоединение каждого громкоговорителя к ресиверу

предусматривает подключение к положительному (+) и

отрицательному (–) контактам. Убедитесь в том, что они

совпадают с разъемами на самих громкоговорителях.

Предупреждение

• Оголенные концы провода громкоговорителя должны

быть обязательно скручены и вставлены в контакт

громкоговорителя до конца. В случае прикосновения

оголенного провода громкоговорителя к задней панели

питание в качестве меры предосторожности может

отключиться.

VSX-AX4ASi

MULTI-ROOM
& SOURCE
/ REC SEL

ROOM3
(ZONE3)

OUT1

OUT2

USB
AUDIO
IN

S400

(AUDIO)

S400

(DVD/LD)
(TV)

FM UNBAL 75 ½

AM LOOP

MONITOR

OUT

OUT

CD

CD-R/

TAPE

DVD/

LD

TV

SAT

VIDEO /
GAME1

OUT

DVR/

VCR 1

DVR/

VCR 2

OUT

IN

IN

IN

VIDEO

VIDEO

AUDIO

S - VIDEO

IN

IN

IN

FR

FL

SUB W.

CENTER

MULTI CH
IN

SPEAKERS

RS-232C

SUR-

ROUND

SURROUND

BACK

CONTROL

iPod

SUB W.

FRONT

CENTER

SUR-

ROUND

SWITCHED 100 W 0.4 A MAX

FRONT

R

L

R

L

R

L

(Single)

CENTER

SURROUND

SURROUND BACK /

(Single)

SUR-

ROUND

BACK

OUT

PHONO

IN

IN

IN

IN

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

COMPONENT VIDEO

ASSIGNABLE

ASSIGNA-

BLE

ASSIGNABLE

OUT

IN

OUT

ANTENNA

MULTI-ROOM & SOURCE

AUDIO

PRE OUT

IN

IN1

IN2

IN1

1

12 V TRIGGER

2

MONITOR

OUT

MULTI-ROOM

& SOURCE

ROOM2

ROOM2(ZONE2)

ROOM2(ZONE2)

MAIN ROOM(ZONE1)

(ZONE2)

IN2

(DC OUT 12V TOTAL 50 mA MAX)

IN3

IN4

OUT

(SAT)

(DVR/

VCR 1)

1

IN

2

(DVR/

VCR 2)

IN

3

(DVD/

LD)

IN

1

(CD)

IN

2

IN

2

IN

OUT

1

IN

1

IN

2

IN

1

IN

2

R

L

HDMI

MULTI-ROOM

& SOURCE

IR

IN

3

(CD-R)

IN

4

4

1

2

1

2

1

3

1

R

L

L

L

L

R

R

R

L

A

R

L

R

B

AC OUTLET

AC IN

SELECTABLE

Передний
левый

Передний

правый

Центральный

Левый объемного
звучания

Правый объемного

звучания

Правый задний
громкоговоритель
объемного звучания

Левый задний

громкоговоритель

объемного звучания

LINE LEVEL

INPUT

Низкочастотный
громкоговоритель

ВНИМАНИЕ

Если система ВКЛЮЧЕНА,
прикосновение к контактам
громкоговорителей ОПАСНО.
Во избежание опасности
поражения электрическим
током при подключении или
отключении кабелей
громкоговорителей
отсоединяйте кабель
питания, прежде чем
прикасаться к любым
неизолированным деталям.
