Другие подключения

09

54

Ru

Внимание

• Если плазменный дисплей Pioneer подключен с

помощью кабеля SR+, то для управления функциями

ресивера потребуется направить пульт дистанционного

управления на датчик плазменного дисплея. В этом

случае, если плазменный дисплей будет отключен, то

управлять ресивером с помощью пульта

дистанционного управления будет невозможно.

• Прежде, чем можно будет использовать

дополнительные функции SR+, необходимо сделать

несколько настроек на ресивере. Для получения более

подробных инструкций см. разделы Меню Input Setup
(Настройка входов)
на стр. 55 и Параметры настройки
SR+ для плазменных дисплеев Pioneer
на стр. 56.

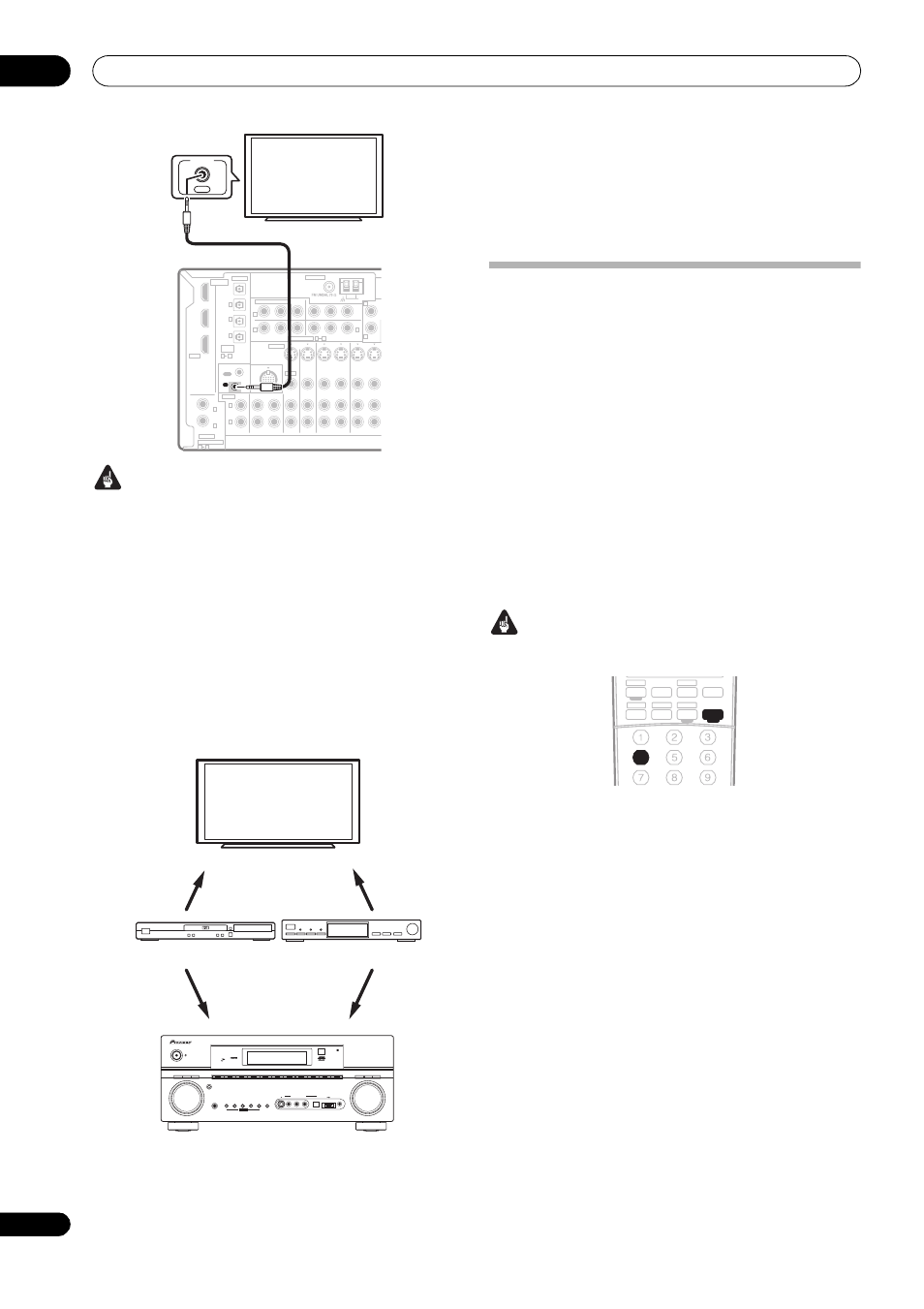

Подключите кабель SR+ с мини-разъемом с 3

кольцами к гнезду CONTROL IN на этом ресивере к

гнезду CONTROL OUT плазменного дисплея.

Для оптимального использования функций SR+ следует

подключить компоненты-источники сигнала
(проигрыватель DVD и т.д.) немного иначе по сравнению с

тем, как описано в данном разделе. Подключите

видеовыходы каждого компонента непосредственно к

плазменному дисплею, а аудиовыходы (аналоговые и/или

цифровые) – к ресиверу.

Использование режима SR+ с

плазменными дисплеями Pioneer

При подключении с помощью кабеля SR+ становятся

доступными несколько функций, которые еще более

упрощают использование ресивера в сочетании с

плазменным дисплеем Pioneer. К ним относятся следующие

функции:

• отображение на дисплее хода настройки ресивера,

например, при настройке громкоговорителей, MCACC

и т.д.

• отображение на дисплее уровня громкости.
• отображение на дисплее режима прослушивания.
• автоматическое переключение видеовходов на

плазменном дисплее.

• автоматическое отключение звука на плазменном

дисплее.

Для получения дополнительной информации о настройке

ресивера также см. раздел Параметры настройки SR+ для

плазменных дисплеев Pioneer на стр. 56.

Внимание

• Дополнительные функции SR+ не работают, когда

выбрана функция iPod.

1

Убедитесь, что плазменный дисплей и ресивер

включены и соединены друг с другом при помощи

кабеля SR+.

Дополнительную информацию о подключении этих

компонентов см. в разделе Использование ресивера с

плазменным дисплеем Pioneer на стр. 53.

• Убедитесь также, что выбран вход дисплея, к которому

подключен ресивер, как указано в разделе Меню Input
Setup (Настройка входов)
на стр. 55.

2

Для включения или выключения режима SR+

нажмите кнопку RECEIVER (РЕСИВЕР), затем SR+.

На дисплее передней панели отобразится индикация SR+
ON (SR+

ВКЛ.) или SR+ OFF (SR+ ВЫКЛ.).

• Функция автоматического отключения громкости

включается отдельно; см. раздел Параметры

настройки SR+ для плазменных дисплеев Pioneer на

стр. 56.

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

L

OUT

IN

2

1

ASSIGNABLE

3

1

C

FRONT

iPod

IN

VIDEO

S-VIDEO

OUT

CONTROL

Плазменный дисплей

Pioneer

VSX-2016AV

Проигрыватель
DVD

Плазменный

дисплей Pioneer

Этот ресивер

Спутниковый ресивер
и т.п.

ВИДЕОВХОД 1

ВИДЕОВХОД 2

TV/SAT

AUDIO IN

DVD/LD

AUDIO IN

MULTI JOG

MASTER
VOLUME

ENTER

AUDIO/VIDEO MULTI-CHANNEL RECEIVER

VSX-2016AV

STANDBY/ON

PHONES

DVD/LD

PHASE

CONTROL

TV/SAT

DVR/VCR1

DVR/VCR2

VIDEO/GAME

CD

CD-R/TAPE/MD

FM/AM

LISTENING

MODE

PTY

SEARCH

EON

MODE

SYSTEM

SETUP

TUNING/
STATION

TUNER

EDIT

SPEAKERS

RETURN

TONE

MULTI JOG

MULTI CH

IN

SB ch

PROCESSING

SIGNAL
SELECT

USB

HDMI

iPod

MCACC

SETUP MIC

DIGITAL IN

AUDIO

R

L

VIDEO

VIDEO/GAME INPUT

S-VIDEO

USB

ANALOG

ATT

MIDNIGHT/

LOUDNESS

VIDEO

SEL

DIMMER

SLEEP

SR+

DIALOG E

S.RETRIEVER

TV

DVR1

TV CTRL

iPod

RECEIVER

TUNER

HDMI1

DVD

USB

HDMI2

CD-R/TAPE

DVR 2

CD
