Другие подключения 09
52
Ru
Настройка громкоговорителей B
второй зоны
Предупреждение
• Перед выполнением или изменением схем
подсоединения отключите питание и отсоедините
кабель питания от электророзетки. Подсоединение
компонентов к электросети должно быть последней
операцией по подключению, которая выполняется в
системе.
• Будьте внимательны, не допускайте контактов кабелей
громкоговорителей, подключенных к разным разъемам.
• Можно использовать громкоговорители с
номинальным сопротивлением от 6 ом до 16 ом (если
предполагается использование громкоговорителей с
сопротивлением менее 8 ом, см. раздел Изменение
сопротивления громкоговорителей на стр. 59).
После выбора пункта 2nd Zone (Вторая зона) в Настройка
задних громкоговорителей объемного звучания на стр. 38,
можно использовать громкоговорители, подключенные к
разъемам громкоговорителей (задних, объемного звучания)
B на задней панели для прослушивания стереофонического
воспроизведения в другой комнате. См. раздел Смена
настройки акустической системы ниже для получения
информации о способах прослушивания, доступных при
такой настройке.
1
Подсоедините пару громкоговорителей к разъемам
задних громкоговорителей объемного звучания на
задней панели.
Подсоедините их таким же образом, как подсоединены
громкоговорители в разделе Установка акустической
системы на стр. 17. При размещении громкоговорителей в
другой комнате убедитесь в том, что вы прочли раздел
Расположение громкоговорителей на стр. 18.
2
Выберите пункт «2nd Zone» (Вторая зона) в меню
«Surr Back System» ( Система задних громкоговорителей
объемного звучания).
См. указания раздела Настройка задних
громкоговорителей объемного звучания на стр. 38.
Смена настройки акустической системы
Если в разделе Настройка задних громкоговорителей
объемного звучания на стр. 38 выбран пункт 2nd Zone
(
Вторая зона), можно использовать три настройки при
помощи кнопки SPEAKERS (ГРОМКОГОВОРИТЕЛИ). Если
выбрать Normal (SB) (Обычный ОЗ) или Front Bi-Amp
(
Подключение передних громкоговорителей к двум
усилителям), при помощи этой кнопки можно просто
включать или выключать основную систему
громкоговорителей. Параметры, приведенные ниже,
предназначены только для настройки 2nd Zone.
1
• Используйте кнопку SPEAKERS на передней панели
для выбора настроек системы громкоговорителей.
Как упоминалось выше, если выбран пункт Normal (SB),
при помощи этой кнопки будет просто включаться или
выключаться основная система громкоговорителей (A).
Нажмите повторно для выбора настройки системы
громкоговорителей:
• SP A – звук выводится через систему
громкоговорителей A и тот же самый сигнал выводится
через разъемы предварительного усилителя.
• SP B – звук выводится через два громкоговорителя,
подключенные к системе громкоговорителей B.
Многоканальные источники прослушиваться не будут.
Тот же самый сигнал выводится через разъемы
предварительного усилителя заднего канала объемного
звучания.
• SP AB – звук выводится через систему
громкоговорителей A (до 5 каналов в зависимости от
источника), два громкоговорителя системы B и
низкочастотный громкоговоритель. Через систему
громкоговорителей B будет выводится тот же звук, что
и через систему A (многоканальное звучание будет
декодироваться в 2-канальное).
• SP  (выкл.) – звук через громкоговорители не
выводится. Через разъемы предварительного усилителя
(включая и низкочастотный громкоговоритель, если он
подключен) выводится тот же самый звук, что и при
выбранной системе громкоговорителей A.
Подключение передних
громкоговорителей к двум
усилителям
При подключении громкоговорителей к двум усилителям
высокочастотный и низкочастотный динамики
подключаются к двум разным усилителям (в данном случае
к разъемам передних и задних громкоговорителей
объемного звучания) для повышения качества разделения
звука. Для этого используемые громкоговорители должны
иметь возможность подключения к двум усилителям (иметь
отдельные разъемы для высоких и низких частот), и
повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
1
Подсоедините громкоговорители в соответствии с
приведенными ниже указаниями.

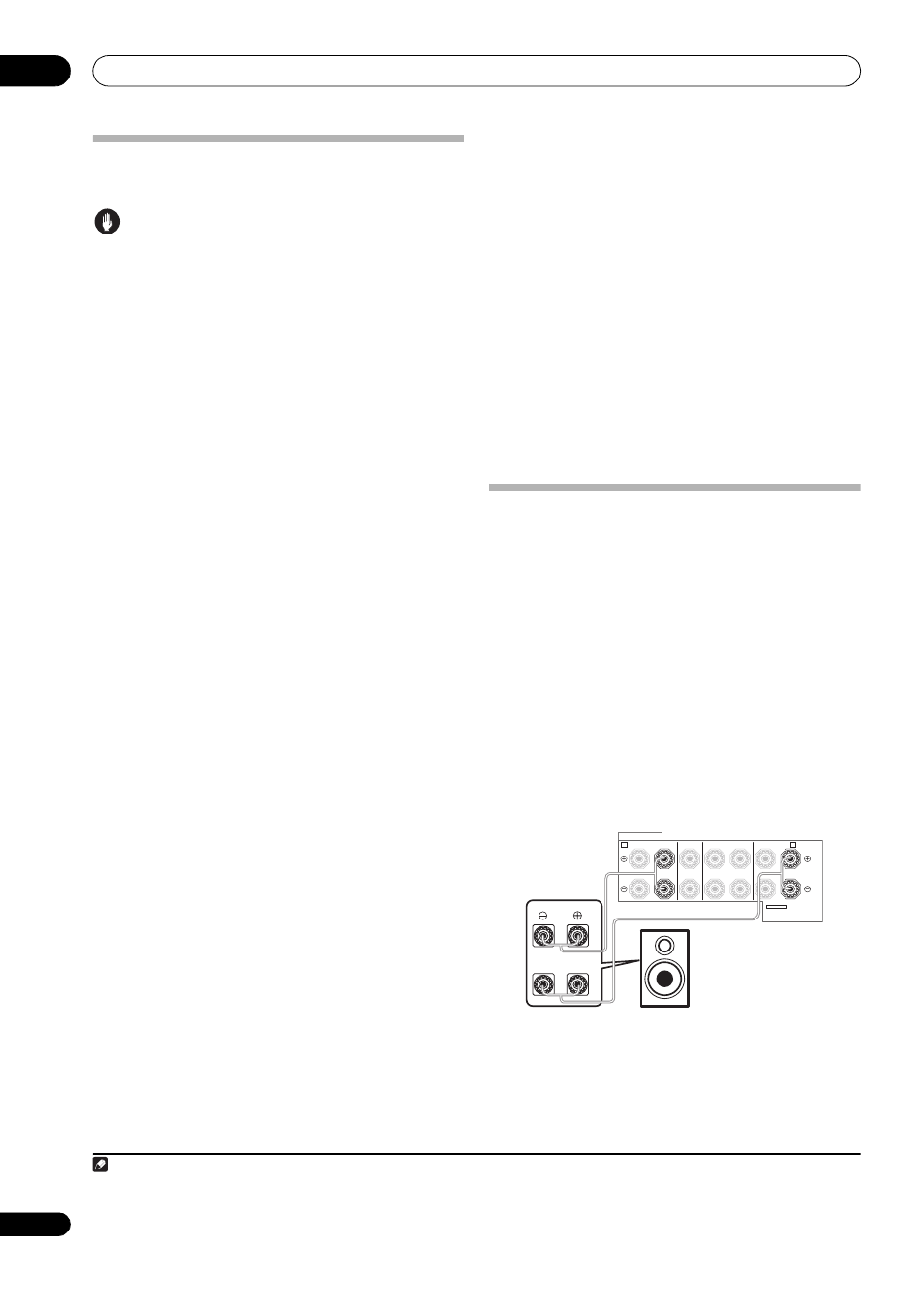

На схеме ниже показаны соединения при подключении
двух усилителей к переднему левому громкоговорителю.
Подключите правый громкоговоритель аналогичным
образом.
Поскольку на разъемы переднего и заднего
громкоговорителей объемного звучания выводится один и
тот же аудиосигнал, не важно какой из наборов (передние
или задние объемного звучания) подключен к каким
разъемам (High (высокочастотным) или Low
(
низкочастотным)) громкоговорителя.
• Убедитесь в том, что подключение +/– выполнено
правильно.
Примечание
1 • Воспроизведение звука низкочастотным громкоговорителем зависит от настроек, описанных в разделе Ручная настройка громкоговорителей на стр. 45.
Однако, если выше выбран пункт SPB, из низкочастотного громкоговорителя звук слышен не будет (канал низкочастотных эффектов не декодирован).
• В зависимости от установок, описанных в разделе Настройка задних громкоговорителей объемного звучания на стр. 38, вывод сигнала из разъемов
предварительного усилителя может измениться.
• Все системы громкоговорителей (кроме соединений 2nd Zone) выключены, если подсоединены головные телефоны.
SPEAKERS
A B R L R L R L (Single)
FRONT CENTER SURROUND SURROUND BACK /
SELECTABLE SEE INSTRUCTION MANUAL
High
Low Передний левый
громкоговоритель
