Подключение оборудования

03

19

Ru

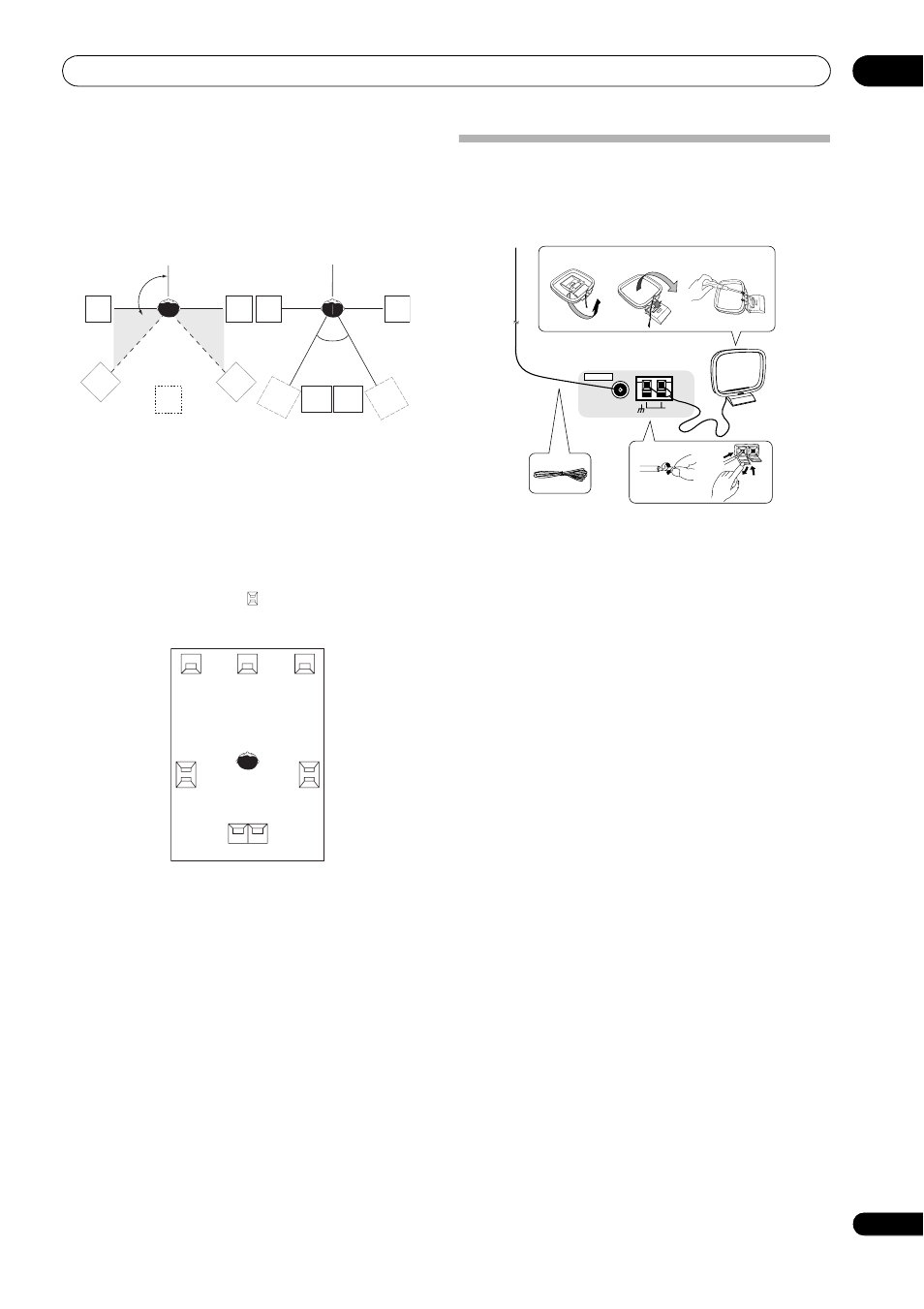

На схемах ниже показаны рекомендуемые варианты

размещения громкоговорителей объемного звучания и

задних громкоговорителей объемного звучания. На первой

схеме (рис. A) показано размещение с одним

подключенным задним громкоговорителем объемного

звучания (или без него). На второй схеме (рис. Б) показано

размещение с двумя задними громкоговорителями

объемного звучания.

• Если используются два задних громкоговорителя

объемного звучания, THX рекомендует разместить их

на одинаковом расстоянии от точки прослушивания
(см. ниже).

Настройка системы громкоговорителей THX

Если в распоряжении имеется полная система

громкоговорителей THX, следуйте инструкциям на схеме

ниже. Обратите внимание, что громкоговорители
объемного звучания (символ обозначает

громкоговорители с двухполюсным излучением) должны

звучать под углом, параллельно слушателю.

• Если имеются два громкоговорителя, THX рекомендует

размещать их на равном расстоянии до места

прослушивания для следующих режимов THX: THX
Select2 CINEMA
, THX MUSICMODE и THX GAMES
MODE
.

См. также раздел THX Audio Setting (Настройка THX Audio)

на стр. 48 для установки настроек, обеспечивающих

наилучшее звучание при использовании режима Home THX
(на стр. 27).

Подключение антенн

Подключите рамочную антенну АМ и проволочную

антенну FM, как показано ниже. Для улучшения приема и

качества звука подключите внешние антенны (см. раздел

Подключение внешних антенн на стр. 20).

1

Снимите предохранительные щитки с контактов

антенны AM.

2

Откройте защитные выступы, вставьте по одному

проводу в каждый разъем до конца, затем отпустите

выступы для фиксации проводов антенны AM.

3

Прикрепите рамочную антенну AM к специальной

стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в

направлении стрелки (рис. а), затем закрепите рамочную

антенну на стойке с помощью зажима (рис. б).

• Чтобы установить антенну AM на стене или другой

поверхности, сначала прикрепите стойку к поверхности

с помощью винтов (рис. в), а затем закрепите антенну на

стойке. Убедитесь в качестве приема.

4

Установите антенну AM на плоскую поверхность и в

направлении наилучшего приема.
5

Подключите проволочную антенну FM таким же

образом, как рамочную антенну AM.

Чтобы улучшить прием, полностью вытяните проволочную

антенну FM и прикрепите ее к стене или дверной раме. Не

допускайте, чтобы антенна свешивалась или спутывалась.

90° до 120°

0° до 60°

рис. A

рис. Б

SR

(OП)

SR

(OП)

SB

(ЗО)

SR

(OП)

SL

(OЛ)

SL

(OЛ)

SL

(OЛ)

SBL

(ЛЗО)

SBL

(ЛЗО)

SBR

(ПЗО)

SBR

(ПЗО)

L (Л)

SL(OЛ)

Объемное

звучание

Объемное

звучание

Задний громкоговоритель

объемного звучания

SBL

(ЛЗО)

SBR

(ПЗО)

SR(OП)

C (Ц)

R (П)

AM LOOP

FM UNBAL 75

ANTENNA

3

1

2

4

5

рис.а

рис.б

рис.в
