Подключение оборудования 03
17
Ru
Установка акустической системы
Для наиболее полного использования возможностей
объемного звучания ресивера подключите все
громкоговорители: передние, центральный, объемного
звучания, задний громкоговоритель объемного звучания, а
также низкочастотный громкоговоритель. И хотя такая
схема идеальна, можно выполнить и другие конфигурации:
без подключения низкочастотного или центрального
громкоговорителя, или даже без подключения
громкоговорителей объемного звучания. Вообще
необходимы только передние громкоговорители (правый и
левый). Учтите, что боковые громкоговорители объемного
звучания всегда нужно подключать в паре, однако задний
громкоговоритель объемного звучания может быть
подключен отдельно (к контактам левого громкоговорителя
объемного звучания). Можно использовать
громкоговорители с номинальным сопротивлением от 6 ом
до 16 ом (если предполагается использование
громкоговорителей с сопротивлением менее 8 ом, см.
раздел Изменение сопротивления громкоговорителей на
стр. 59).

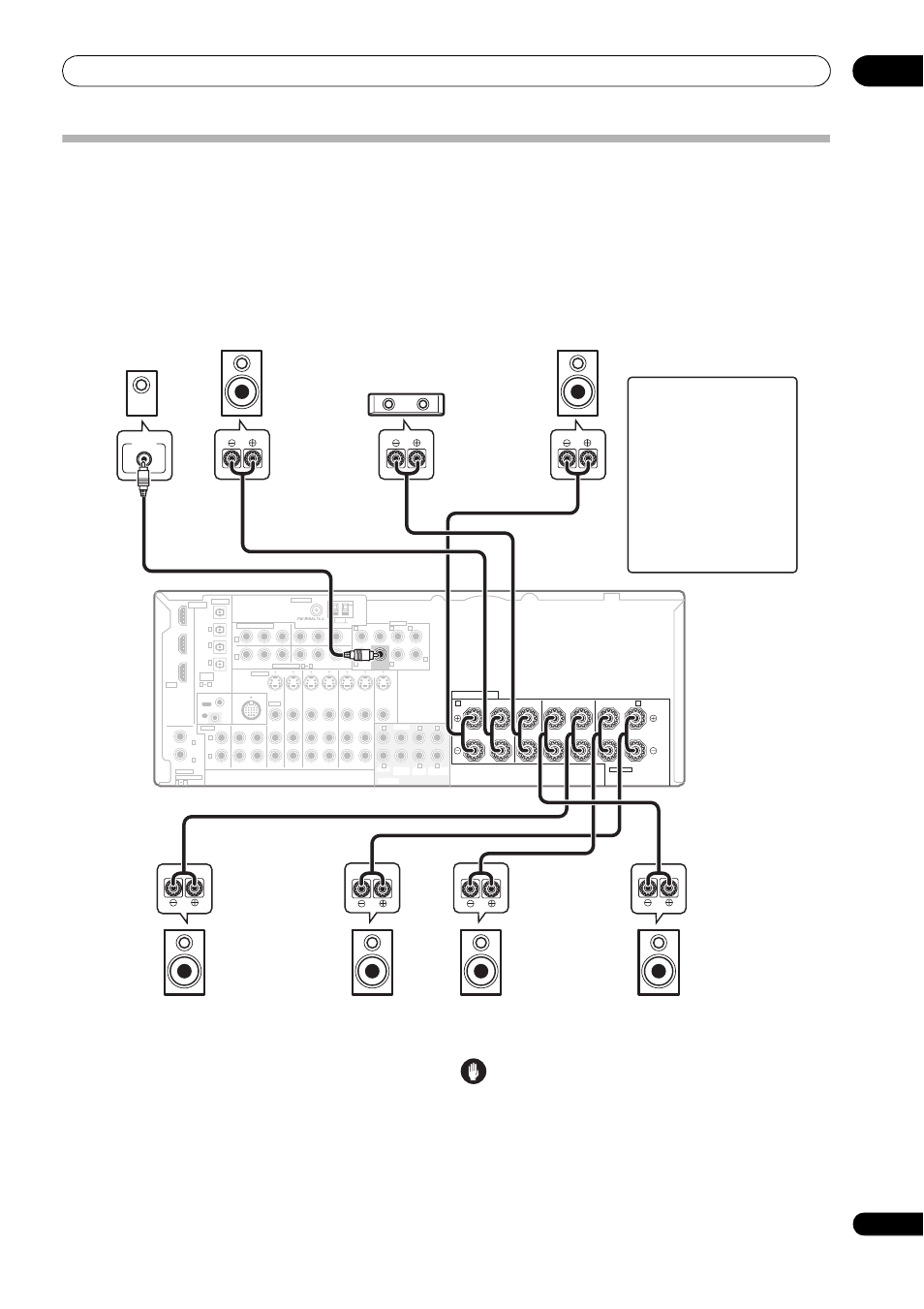

Подключение громкоговорителей
Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с разъемами на самих громкоговорителях.
Предупреждение
• Оголенные концы провода громкоговорителя должны
быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. В случае прикосновения
оголенного провода громкоговорителя к задней панели
питание в качестве меры предосторожности может
отключиться.
iPod
IN
VIDEO
S-VIDEO
SPEAKERS
A B R L R L
R L ( Single)
(Single)
FRONT CENTER SURROUND SURROUND BACK /
SELECTABLE
SEE INSTRUCTION MANUAL CD
IN IN IN IN IN IN OUT OUT OUT
IN IN IN IN MONITOR
OUT OUT OUT
CD-R/TAPE/MD DVD/LD DVR/VCR1 DVR/VCR2 TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y P B P R Y P B P R
Y P B P R Y P B P R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
PRE OUT COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3 1
R
L
R
R R
R
R R
L L
L L L
L
OUT
IN
2 1
ASSIGNABLE 3 1
CENTER
CENTER
MULTI CH IN
FRONT
FRONT
SUR-
ROUND
SUR-
ROUND SURROUND
BACK
SURROUND
BACK SUB
WOOFER
SUB
WOOFER
VSX-2016AV
Передний
левый Передний
правый
Центральный
Левый объемного
звучания Правый объемного
звучания
Правый задний
громкоговоритель
объемного звучания Левый задний
громкоговоритель
объемного звучания
LINE LEVEL
INPUT
Низкочастотный
громкоговоритель
ВНИМАНИЕ
Если система ВКЛЮЧЕНА,
прикосновение к контактам
громкоговорителей ОПАСНО.
Во избежание опасности
поражения электрическим
током при подключении или
отключении кабелей
громкоговорителей
отсоединяйте кабель
питания, прежде чем
прикасаться к любым
неизолированным деталям.
