Глава 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой странице
описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

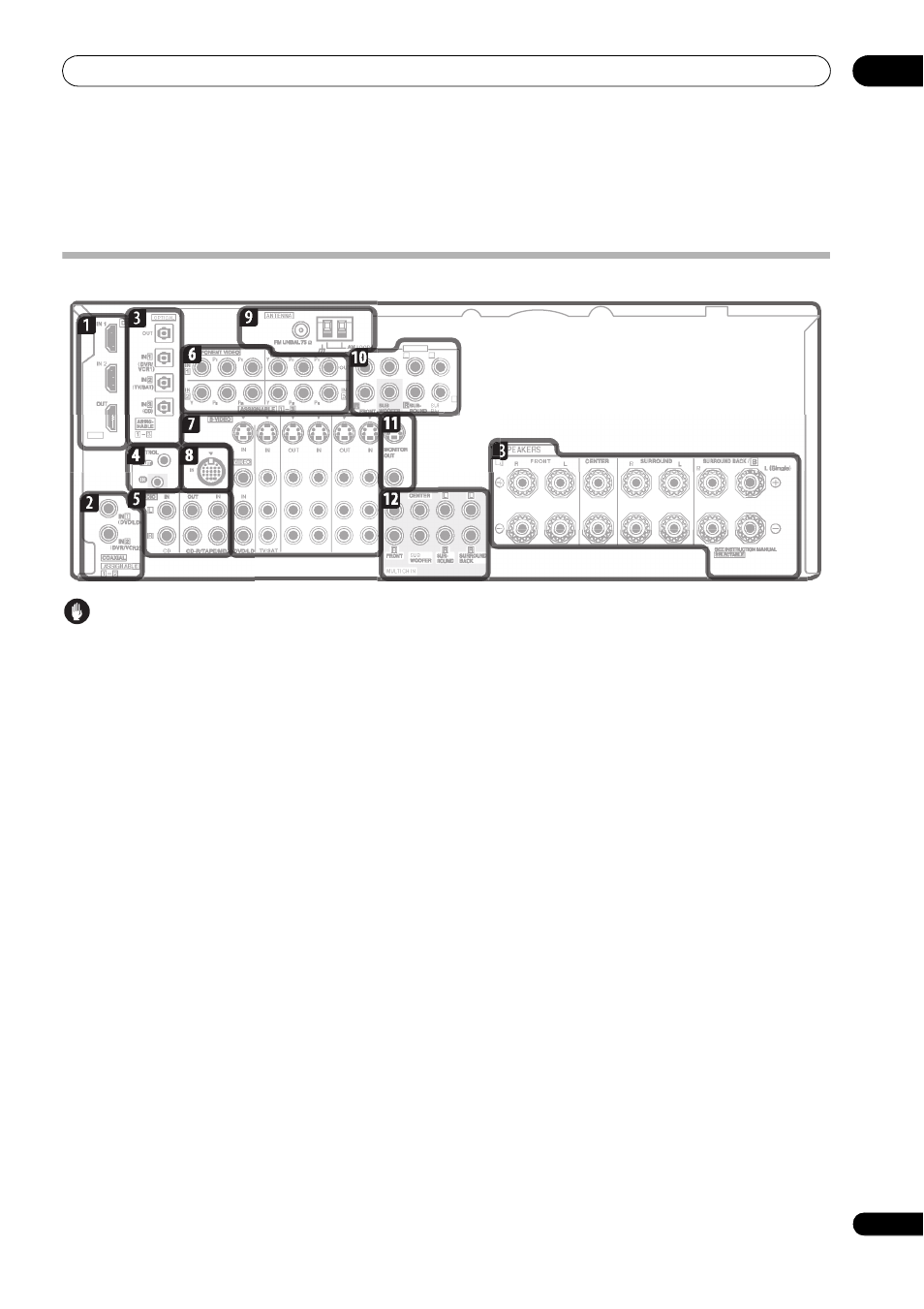

Задняя панель
Предупреждение
• Перед выполнением или изменением схем
подсоединения отключите питание и отсоедините
кабель питания от электророзетки. Включение должно
быть последним шагом.
1
Разъемы HDMI (3 шт.)
Два входа и один выход для высококачественного
соединения аудио-/видео с устройствами,
поддерживающими формат HDMI.
Подключение с помощью HDMI на стр. 50.
2
Коаксиальные цифровые аудиовходы (2 шт.)
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
ТВ, проигрыватели CD и тд.
Для получения сведений о назначении входов см. также
раздел Меню Input Setup (Настройка входов) на стр. 55.
3
Оптический цифровой аудиовыход/вход(ы) (4 шт.)
Используйте разъем OUT (ВЫХОД) для записи на рекордере
CD или мини-дисков.
Подключение цифровых аудиоисточников на стр. 15.
Используйте разъемы IN (ВХОД) для цифровых источников,
включая проигрыватели/рекордеры DVD, ресиверов
спутникового ТВ, проигрывателей CD и т.д.
Для получения сведений о назначении входов см. также
раздел Меню Input Setup (Настройка входов) на стр. 55.
4
Вход/выход управления
Используйте для подключения других компонентов Pioneer
с возможностью управления всеми компонентами при
помощи одного инфракрасного датчика дистанционного
управления.
Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр. 66.
5
Аналоговые стереофонические аудиовходы/
выходы (3 шт.)
Используйте для подключения аудиоисточников,
например, проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
Подключение аналоговых аудиоисточников на стр. 16.
6
Соединения компонентного видео (4 шт.)
Используйте входы для подключения любых
видеоисточников, имеющих выходы компонентного видео,
например, рекордер DVD. Используйте этот выход для
подключения к монитору или ТВ.
Использование разъемов компонентного видео на
стр. 14.
7
Входы (выходы) аудио-/видеоисточников (6 шт.)
Используйте для подключения к источникам аудио/видео,
например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-video и стереофонического
аналогового видео.
Подключение рекордера DVD/HDD, видеомагнитофона
и других аудиоисточников на стр. 14.
8
Входной разъем iPod
Используйте для подключения проигрывателя iPod Apple в
качестве аудиоисточника.
Подключение проигрывателя iPod на стр. 49.
9
Разъемы антенн AM и FM
Используйте для подключения комнатных или наружных
антенн для радиопередач.
Подключение антенн на стр. 19.
10
Многоканальные выходы для предварительных
усилителей
Используйте для подключения отдельных усилителей для
переднего, центрального каналов, каналов объемного
звучания, задних каналов объемного звучания и канала
низкочастотного громкоговорителя.
Подключение дополнительных усилителей на стр. 53
(для получения информации о подключении активного
низкочастотного громкоговорителя также см. раздел
Установка акустической системы на стр. 17).
11
Выходы композитного видео и S-video для монитора
Используйте для подключения мониторов и ТВ.
Подключение ТВ и проигрывателя дисков DVD на
стр. 13.
