Подключение оборудования

03

14

Ru

1

Соедините аудио/видеоразъемы приставки со

входами TV/SAT AUDIO и VIDEO.

Выполните соединение с помощью стереофонического

кабеля RCA с аудиоштекером и видеокабеля или кабеля S-
video.

2

Соедините цифровой аудиовыход оптического

типа

1

используемой приставки со входом OPTICAL 2

(TV/SAT).

2

Для соединения используйте оптический кабель.

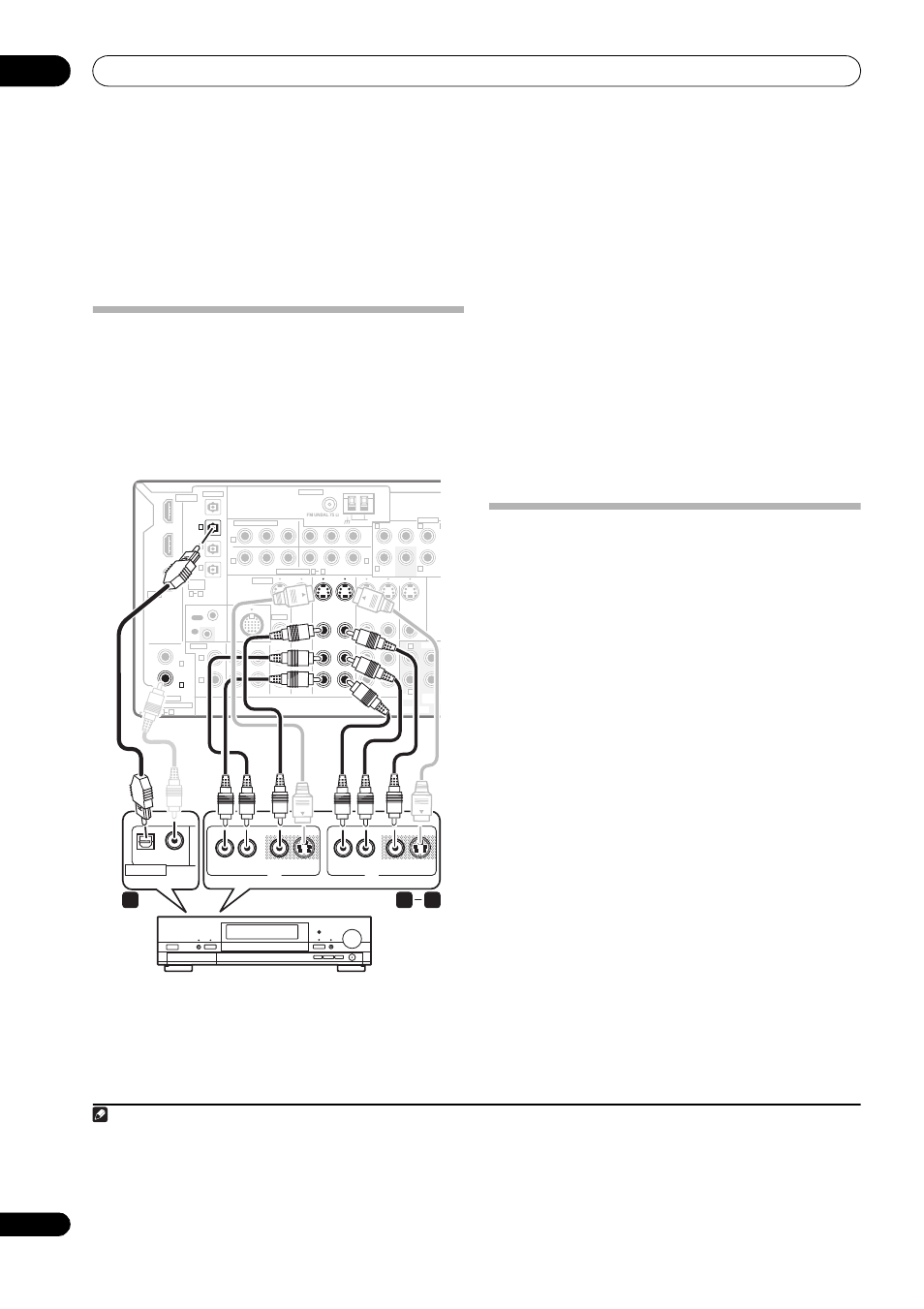

Подключение рекордера DVD/HDD,

видеомагнитофона и других

аудиоисточников

Ресивер оборудован двумя наборами аудио/видеовходов и

выходов, пригодных для подключения аналоговой или

цифровой видеоаппаратуры, включая DVD/HDD-

рекордеры и видеомагнитофоны.

1

Подключите аудио/видеовыходы

видеопроигрывателя/рекордера ко входам DVR/VCR1
AUDIO

и VIDEO.

Для аудиосоединения используйте стереофонический

аудиокабель RCA, а для видеосоединения – стандартный

видеокабель или кабель S-video.

• Для второго рекордера используйте входы DVR/VCR2

IN.

2

Если устройство имеет функцию записи, соедините

выходы DVR/VCR1 AUDIO и VIDEO с аудио/

видеовходами рекордера.

Для аудиосоединения используйте стереофонический

аудиокабель RCA, а для видеосоединения – стандартный

видеокабель или кабель S-video.

• Для второго рекордера используйте выходы DVR/VCR2.

3

Если устройство способно выводить цифровой

звук, соедините цифровой аудиовыход оптического
типа

3

рекордера со входом OPTICAL 1 (DVR/VCR1).

Для соединения используйте оптический кабель.

4

• Для второго рекордера используйте входы COAXIAL 2

(DVR/VCR2).

Использование разъемов

компонентного видео

По сравнению с композитным видео или S-video

компонентное видео обеспечивает значительно более

высокое качество изображения. Также можно

воспользоваться преимуществами видео с прогрессивной

разверткой (если, источник сигнала и телевизор

поддерживают этот формат), что обеспечивает очень

устойчивое изображение без мерцания. Узнать,

поддерживает ли ваше оборудование видео с

прогрессивной разверткой (progressive-scan video), можно в

документации к телевизору и компоненту-источнику

видеосигнала.

Примечание

1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью

коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
(Настройка входов)
на стр. 55).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт можно пропустить.

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

PRE OUT

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUB
WOOFER

SUB
WOOFER

VSX-2016AV

iPod

IN

VIDEO

S-VIDEO

AV IN

VIDEO

AUDIO

L

R

AV OUT

S-VIDEO

AUDIO

VIDEO

S-VIDEO

OPTICAL

COAXIAL

DIGITAL OUT

Видеомагнитофон, рекордер и т.д.

L

R

1

2

3

3 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).

• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот шаг можно пропустить.

4 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью

коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Setup (Настройка входов)
на стр. 55).
