Подключение оборудования
03
15
Ru
1

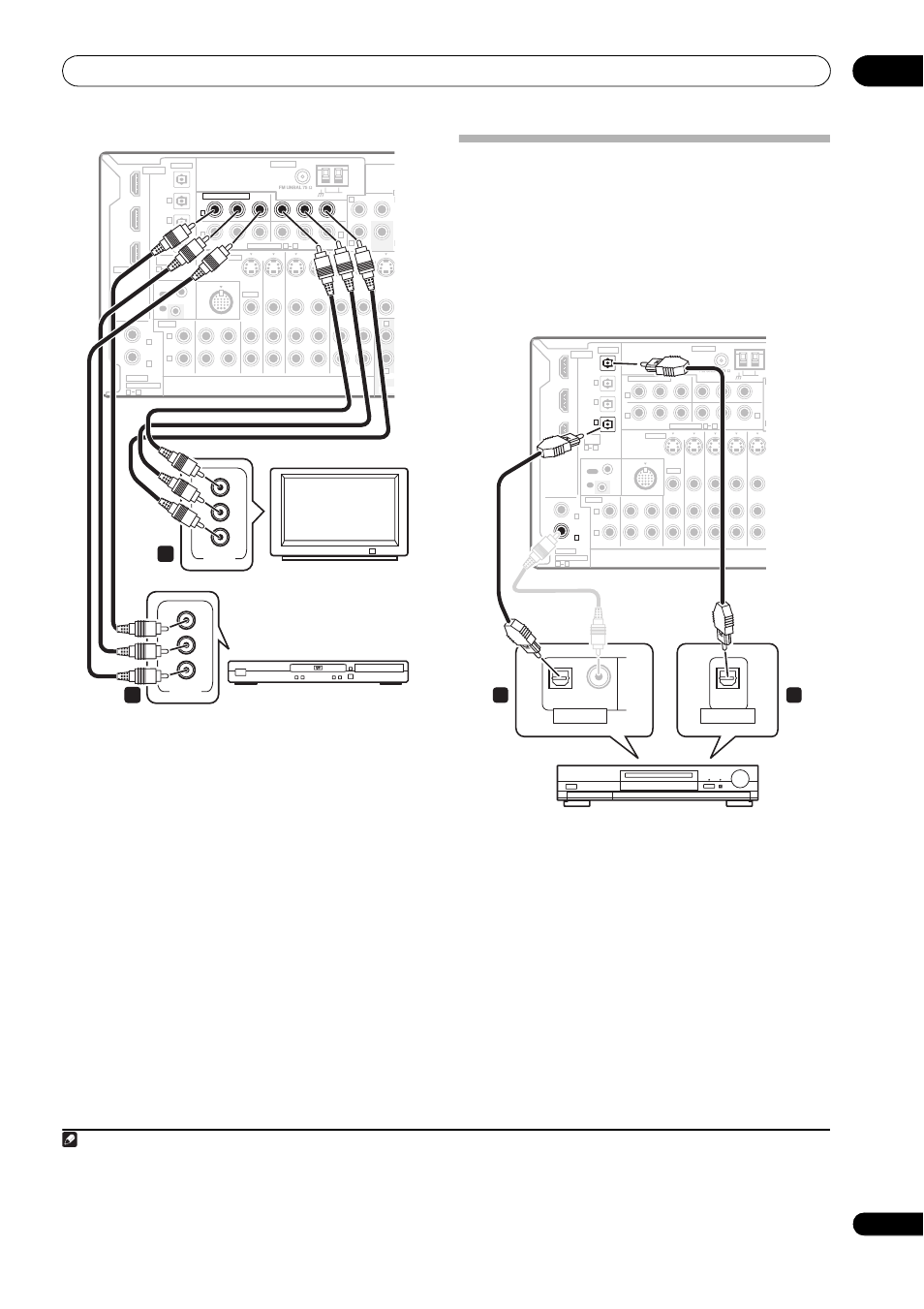

Соедините выходы компонентного видео
компонента источника с набором входов ASSIGNABLE
COMPONENT VIDEO (
НАЗНАЧАЕМЫЙ КОМПОНЕНТ -
ВИДЕО).
Установите соединение при помощи тройного видеокабеля
компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup (Настройка
входов) на стр. 55.
2
Соедините гнезда COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО) со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты
как для воспроизведения, так и для создания цифровых
записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.
1
Соедините цифровой аудиовыход оптического
типа
1
используемого цифрового компонента со входом
DIGITAL 3 (CD).
Для соединения используйте оптический кабель.
2
Для подключения записывающей температуры
соедините выход оптического типа DIGITAL
(
ЦИФРОВОЙ) с цифровым входом рекордера.
Для подключения к выходу DIGITAL OUT (ЦИФРОВОЙ
ВЫХОД) используйте оптический кабель.
2
iPod
IN
VIDEO
S-VIDEO
VSX-2016AV
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITO
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
L
L
OUT
IN
2
1
ASSIGNABLE
3
1
CENTER
MULTI C
FRONT
FRONT
SUB
WOOFER
Y
P
B
P
R
COMPONENT
VIDEO
Y
P
B
P
R
COMPONENT
VIDEO
2
1
Телевизор
Проигрыватель DVD
Примечание
1 • Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup (Настройка входов) на стр. 55).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. раздел Меню Input Setup (Настройка входов) на стр. 55).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников на стр. 16.
iPod
IN
VIDEO
S-VIDEO
CD
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR
TV/SAT
CONTROL
AUDIO
ANTENNA
AM
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
OUT
IN
2
1
ASSIGNABLE
3
1
OPTICAL
COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
CD-R, MD,
DAT и т.д.
1
2
VSX-2016AV
