48
Подключение оборудования
03
Подключение ИК-приемника
Если стереофонические компоненты содержатся в закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно воспользоваться опционным ИК-приемником
(например, Niles или Xantech) для управления системой вместо сенсора ДУ на передней панели данного
ресивера.
!
Дистанционное управление может быть недоступно при попадании прямого сильного освещения от
флуоресцентной лампы на окошко сенсора ДУ ИК-приемника.
!
Помните, что другие производители могут не использовать технологию ИК. Для совместимости с ИК
приемником, изучите руководство к компоненту.
!
При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК-приемника отдается приоритет
относительно сенсора ДУ на передней панели.

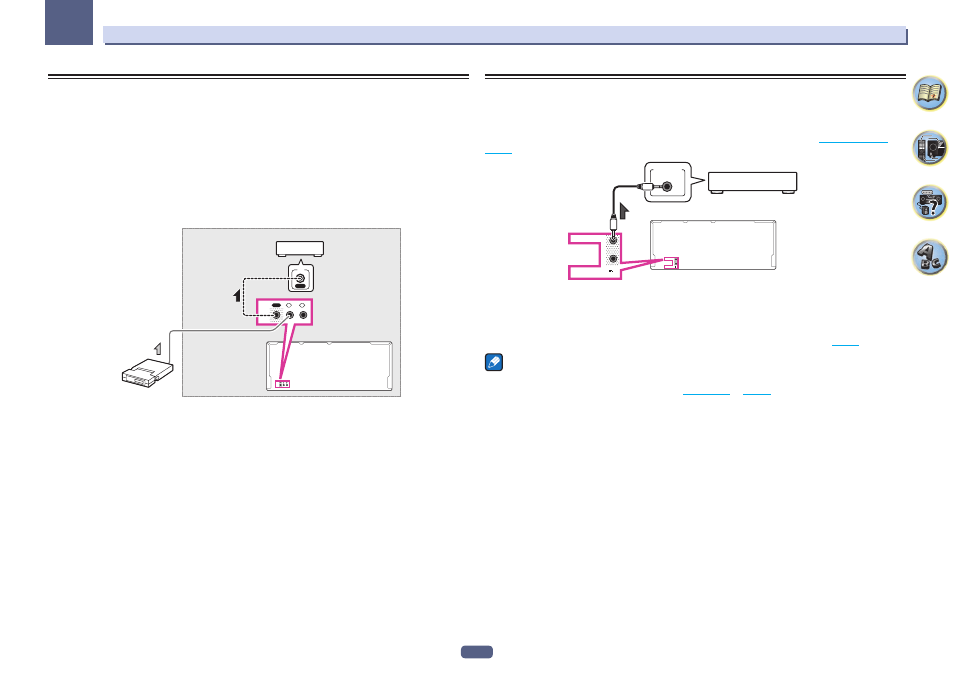

1 Подключите сенсор ИК-приемника к гнезду IR IN на задней панели данного ресивера.
OUT
IN 1
IN 2
IR
OUT
IN
1
IN
2
IR
IN
IR
Шкаф или этажерка
Компонент не
производства Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого компонента к гнезду IR OUT на задней панели
данного ресивера для его подключения к ИК-приемнику.
Относительно типа кабеля, необходимого для подключения, пожалуйста, смотрите руководство к
ИК-приемнику.
Включение и отключение компонентов с помощью 12-вольтного
триггера
Можно подключить компоненты в системе (например, экран или проектор) к данному ресиверу таким
образом, чтобы они включались или отключались с помощью 12-вольтных триггеров при выборе функ-
ции приема. Однако, требуется указать, какие функции приема включают триггер в
на
. Помните, что это будет срабатывать только для компонентов, имеющих режим ожидания.
(OUTPUT 12 V
TOTAL 150 mA MAX)
1
2
12V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
1
2
12V TRIGGER
12V TRIGGER
INPUT
%
Подключите разъем 12 V TRIGGER данного ресивера к 12 В триггеру другого
компонента.
Используйте для подключения кабель с монофоническими мини-джек разъемами на обоих концах.
После выбора функций приема, включающихся по сигналу от триггера можно будет включать или отклю-
чать компонент, только нажав на функцию(и) приема, настроенную(ые) как указано на
.
Примечание
!
12-вольтный триггер можно связать не только с переключением функции входа, но также и с переклю-
чением терминала HDMI OUT. Подробнее, см.
