43
Подключение оборудования
03
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного низкочастотного громкоговорителя и громкого-
ворителей для первичной (ZONE 2) под-зоны и отдельного усилителя (и громкоговорителей) для вторич-
ной (ZONE 3) под-зоны. Отдельный усилитель также потребуется, если терминалы громкоговорителей
не используются для основной под-зоны (подробнее см. Настройка MULTI-ZONE с использованием
терминалов громкоговорителей (ZONE 2) на стр. 44 ).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
! Для использования многозонной функции требуется изменить настойки в ZONE Setup ( стр. 117 ).
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
( стр. 117 ).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2, ZONE 3 и HDZONE:
Под-зона Доступные функции входа
ZONE 2
<a>
SAT/CBL , DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB, TV,
CD , TUNER, BT AUDIO
(Выводит аналоговые аудиосигналы)
ZONE 3
<a>
SAT/CBL , DVR/BDR, TV, CD, TUNER, BT AUDIO
(Выводит аналоговые аудиосигналы)
HDZONE
(HDMI)
<b>
BD , DVD, SAT/CBL, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/
USB , HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5, HDMI 6, HDMI 7/MHL
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 2.
! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
b ! Набор выбираемых входов зависит от назначения терминалов от HDMI IN 1 до IN 7. При отправке с завода входные
терминалы назначены DVD, SAT/CBL, DVR/BDR, HDMI 4, HDMI 5, HDMI 6 и HDMI 7/MHL последовательно начиная с
терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 3 или HDMI 7/MHL в основной зоне для HDZONE можно будет выбрать только
тот вход, который выбран в основной зоне. (Можно будет выбрать другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
Примечание
При выборе любого из входов INTERNET RADIO, MEDIA SERVER в основной зоне, можно будет выбрать
только вход FAVORITES или iPod/USB, а в под-зоне — только тот вход, который выбран в основной зоне.
(Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.

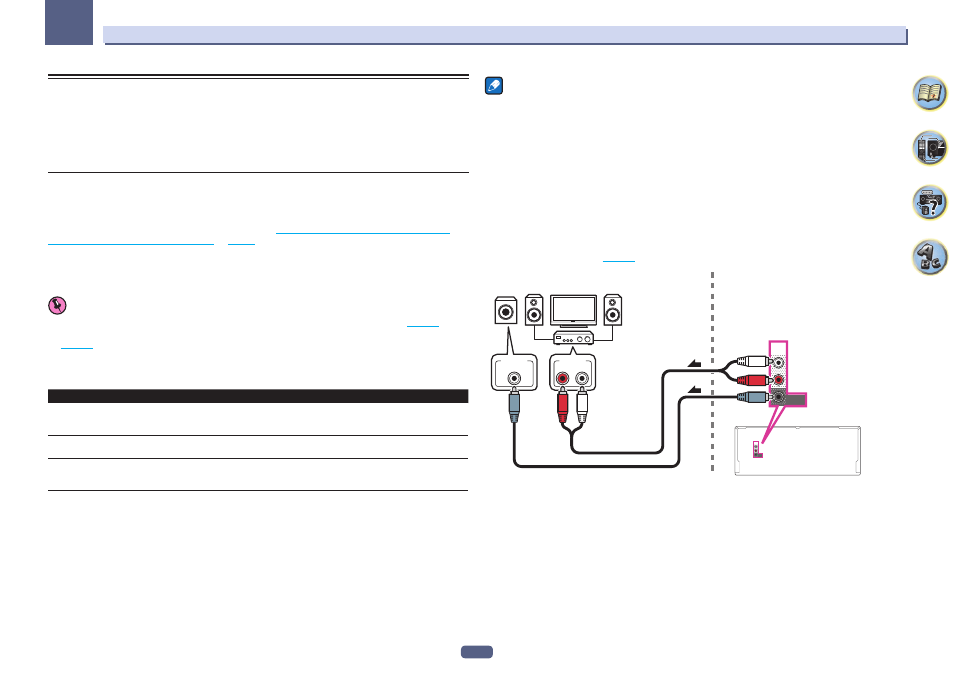

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON ( стр. 117 ).
ZONE 2 SUBWOOFER
ZONE 2 OUT
ZONE 2
SUBWOOFER
ZONE 2
OUT
R L
AUDIO IN LINE LEVEL
INPUT
2 1
Под-зона (ZONE 2) Основная зона
