28
Подключение оборудования
03
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

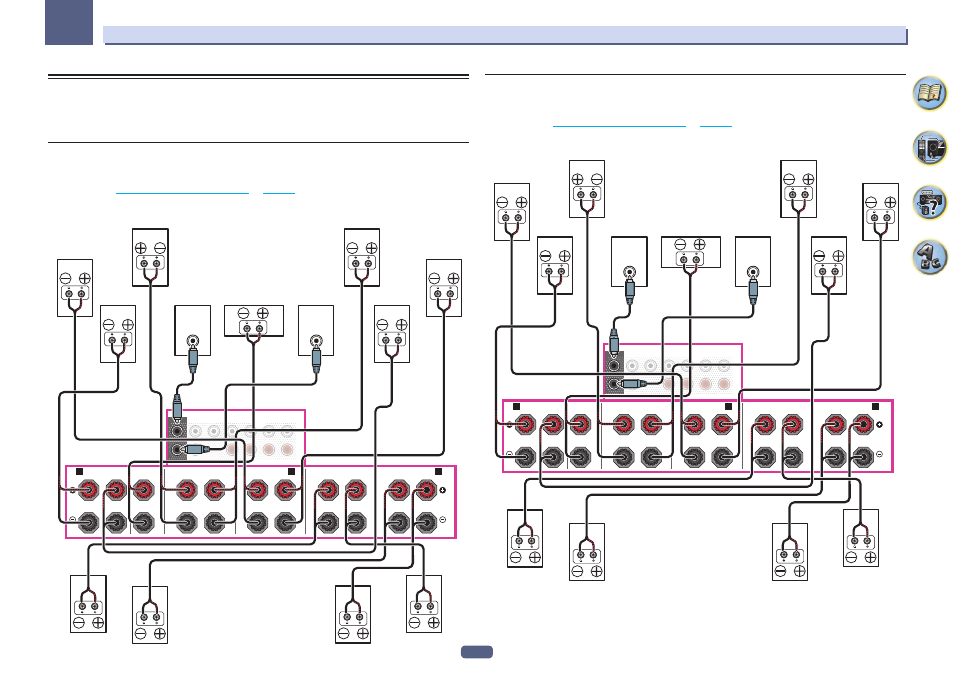

[A] Подключение 9.2-канальной системы объемного звучания (верхние
средние/передние боковые)
!
При необходимости, выберите ‘7.2.2ch TMd/FW’ в меню Speaker System.
Для этого, см.
Настройка акустической системы
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT
CENTER
SUBWOOFER
1
2
FRONT
CENTER
A
A
B
R
L
SURROUND
R
L
SURROUND BACK
R
L
TOP MIDDLE
R
L
F WIDE
L
R
FRONT WIDE /
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Верхний средний левый
Верхний средний правый
Передний боковой
левый
Передний боковой
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
[B] Подключение 9.2-канальной системы объемного звучания (верхние
средние/передние верхние)
!
Выберите ‘7.2.2ch TMd/FH’ в меню Speaker System.
Для этого, см.
Настройка акустической системы
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT
CENTER
SUBWOOFER
1
2
FRONT
CENTER
A
A
B
R
L
SURROUND
R
L
SURROUND BACK
R
L
TOP MIDDLE
R
L
F WIDE
L
R
FRONT WIDE /
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
Верхний средний левый
Верхний средний правый
