Подключение оборудования
03
Подключение проигрывателя DVD без выхода HDMI

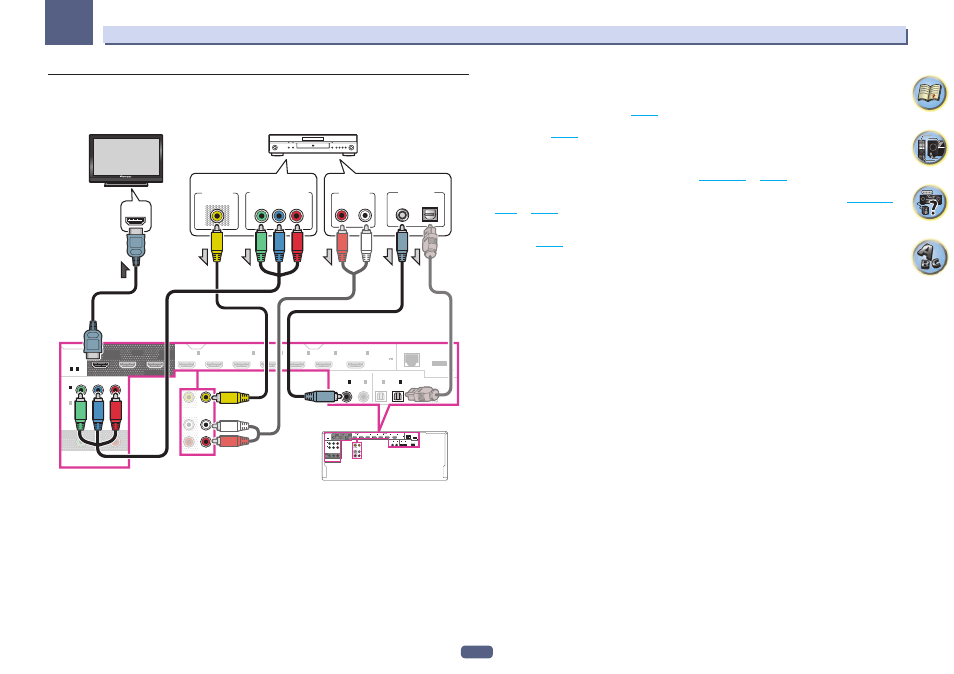

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или дру-
гого компонента воспроизведения без выхода HDMI) к ресиверу.
LAN (10/100)
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
SELECTABLE
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
DVR/BDR
IN
OUT
MONITOR
OUT
COMPONENT VIDEO
PB
Y
PR
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
1
(DVD)
IN
2
(DVR/
BDR)
OUT
HDMI
ASSIGNABLE
1
-
7
ASSIGNABLE
DVR/BDR
IN
OUT
MONITOR
OUT
P
B
Y
P
R
IN
1
(DVD)
IN
2
(DVR/
BDR)
LAN
(10/100)
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.9 A MAX)
OPTICAL
COAXIAL
SELECTABLE
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
6
IN
4
IN
7
MHL
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
OUT
COMPONENT VIDEO
HDMI
ASSIGNABLE
1
-
7
HDMI IN
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
VIDEO
VIDEO OUT
Y
P
B
P
R
COMPONENT VIDEO OUT
Монитор, совместимый с HDMI/DVI
Проигрыватель DVD, др.
Выберите один
Выберите один
!
Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или
компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на
устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для
параметра V.CONV значение ON (
).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
).
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание телевизора может поступать на
ресивер через терминал HDMI OUT 1, поэтому нет необходимости подключать аудиокабель. В таком
случае, установите ARC в HDMI Setup на ON (см.
!
При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см.
).
!
Если режим HDZONE включен, видеоизображение, передаваемое по видеокабелю или компонент-
ному кабелю, не выводится через разъем HDMI. Для вывода видеоизображения отключите режим
HDZONE (
