Подключение оборудования
03

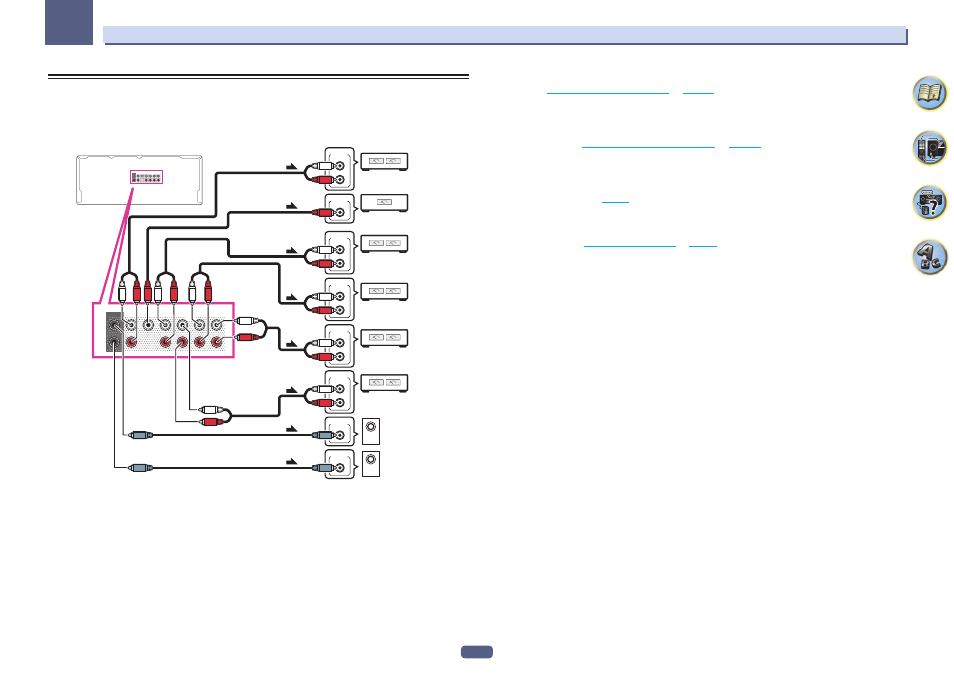

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT
CENTER
SUBWOOFER
1
2
F WIDE
L
R
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
FRONT
CENTER
SUBWOOFER
1
2
F WIDE
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель верхнего
среднего канала
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального канала (моно)
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 2
Активный
низкочастотный
громкоговоритель 1
Усилитель
переднего
бокового канала
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
!
При наличии двух низкочастотных громкоговорителей второй низкочастотный громкоговоритель
можно подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорите-
лей усиливает басовое звучание, позволяя добиться более мощного воспроизведения звука.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы гром-
коговорителей на SP: OFF (
) или просто отсоедините все громкоговорители, подключенные
непосредственно к ресиверу.
Также можно прослушивать звучание только от предварительных выходов, переключив настройку
AMP
на OFF и установив режим предварительного усилителя для отключения усилителей мощности
для всех каналов (см.
