44
Подключение оборудования
03

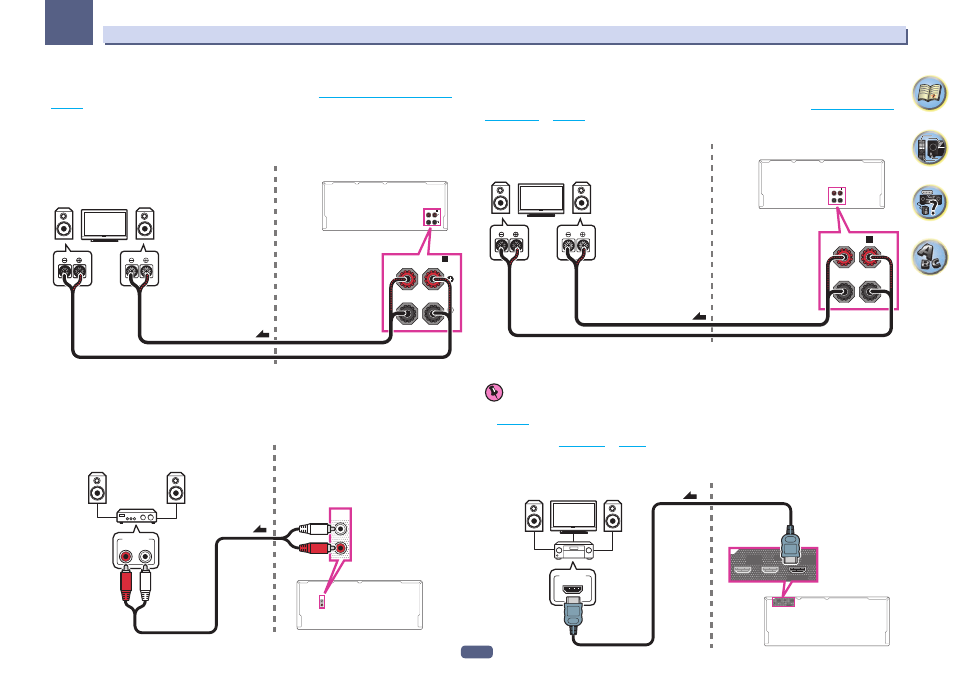

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в
Настройка акустической системы
(
%
Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
(Single)
A
SURROUND BACK
R
L
R
L
(Single)
A
SURROUND BACK
R
L
Под-зона (ZONE 2)
Основная зона
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
%
Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3
OUT
R
L
AUDIO IN
Под-зона (ZONE 3)
Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.2 +ZONE 2+ZONE 3 в
%
Подключите два громкоговорителя к терминалам передних боковых громкоговорителей.
B
FRONT WIDE /
R
L
R
Под-зона (ZONE 3)
Основная зона
L
B
FRONT WIDE /
R
L
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
OUT 3
(HDZONE)
OUT 2
OUT 1
(CONTROL)
SELECTABLE
HDMI IN
Под-зона (HDZONE)
Основная зона
