Подключение оборудования
03

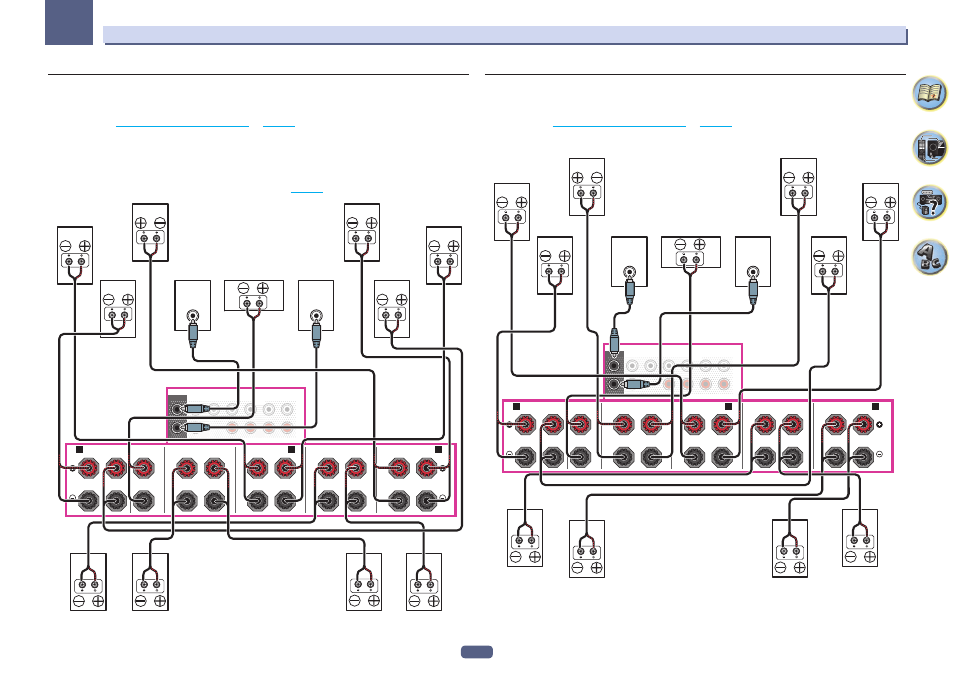

[С] Подключение 9.2-канальной системы объемного звучания (верхние
передние/верхние задние)
!
Выберите ‘5.2.4ch’ в меню Speaker System.
Для этого, см.
Настройка акустической системы
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
!
При использовании верхних передних и верхних задних громкоговорителей звук не выводится через
верхние средние громкоговорители. При использовании верхних средних громкоговорителей звук не
выводится через верхние передние и верхние задние громкоговорители. Для установки используемых
громкоговорителей можно использовать Speaker Setting (
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT
CENTER
SUBWOOFER
1
2
FRONT
CENTER
A
A
B
R
L
SURROUND
R
L
SURROUND BACK
R
L
TOP MIDDLE
R
L
F WIDE
L
R
FRONT WIDE /
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый
объемного звучания
Верхний средний
правый
Верхний средний
левый
Верхний задний
правый
Верхний задний
левый
Верхний
передний левый
Верхний
передний правый
[D] Подключение 7.2-канальной системы объемного звучания и
подключение громкоговорителей B
!
Выберите ‹7.2ch + Speaker B› в меню Speaker System.
Для этого, см.
Настройка акустической системы
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT
CENTER
SUBWOOFER
1
2
FRONT
CENTER
A
A
B
R
L
SURROUND
R
L
SURROUND BACK
R
L
TOP MIDDLE
R
L
F WIDE
L
R
FRONT WIDE /
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
Громкоговоритель
B - левый
Громкоговоритель
B - правый
Верхний средний левый
Верхний средний правый
