12
Использование внешнего оборудования
46
Ru

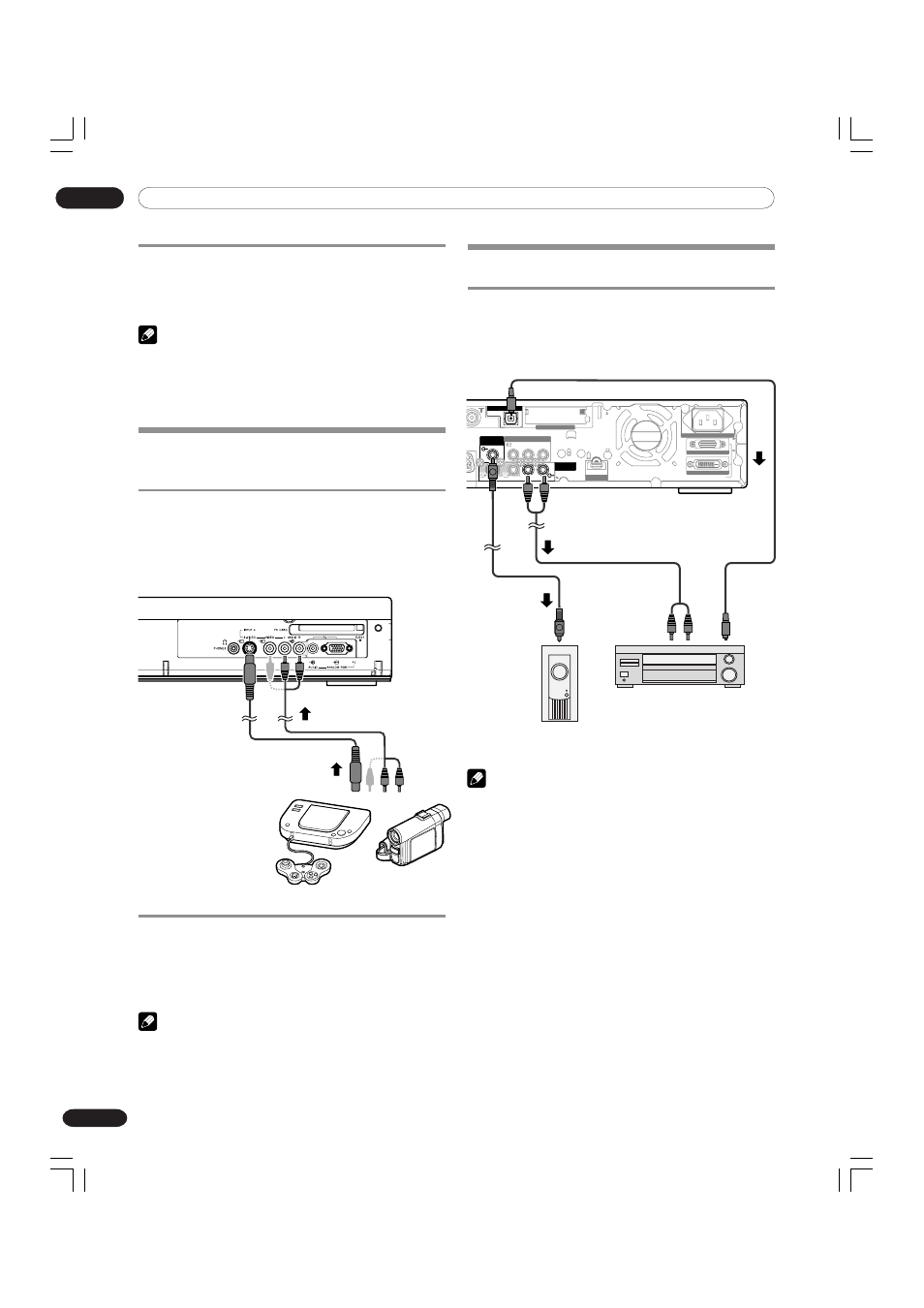

Использование игровой приставки или
видеокамеры
Подключение игровой приставки или
видеокамеры
Для подключения игровой приставки, видеокамеры или другого
аудиовизуального оборудования используйте разъемы INPUT4
(ВХОД4).
Просмотр изображений с игровой приставки
или видеокамеры
Для просмотра изображения, поступающего с игровой приставки
или видеокамеры, нажмите кнопку INPUT4 (ВХОД4) на пульте
дистанционного управления или кнопкой INPUT (ВХОД) на
плазменном дисплее выберите вход INPUT4 (ВХОД4).
ПРИМЕЧАНИЕ
• Тип сигнала в кабеле, подключенном к гнездам INPUT4
(ВХОД4), проверяется в следующем порядке: 1) S-Video, 2)
Video (Видео).
• Подключайте внешнее оборудование только к тем разъемам,
которые будут фактически использоваться.
Использование звукового оборудования
Подключение звукового оборудования
Можно получить более качественное звучание, подключив такие
аудиоустройства, как аудио/видеоресивер или низкочастотный
громкоговоритель.
OPTICAL
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
P
B
P
R
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
IN
HDMI
INPUT 3
Аудио/видеоресивер
Низкочастотный
громкоговоритель
(PDP-505XDE/
435XDE)
Оптический цифровой
кабель (приобретается
отдельно)
Только для модели PDP-
505XDE/435XDE
Это
подключение не
требуется, если
подключенный
аудиоусилитель
имеет
собственный
выход для
низкочастотного
громкоговорителя.
ПРИМЕЧАНИЕ
• Подробные сведения см. в документации по подключаемому
звуковому оборудованию.
• Изображения, показываемые на дисплее, и сопровождающий
их звук всегда выводятся на разъем MONITOR OUTPUT
(ВЫХОД МОНИТОРА).
• Звук, сопровождающий изображения на дисплее, всегда
выводится на разъем SUBWOOFER OUTPUT (ВЫХОД
НИЗКОЧАСТОТНОГО ГРОМКОГОВОРИТЕЛЯ).
• Если сигналы цифрового ТВ имеют защиту от копирования,
они не выводятся на разъемы.
Ресивер (Вид сзади)
Просмотр изображений DVD
Для просмотра изображения DVD нажмите кнопку INPUT2
(ВХОД2) на пульте дистанционного управления или кнопкой
INPUT (ВХОД) на плазменном дисплее выберите вход INPUT2
(ВХОД2).
ПРИМЕЧАНИЕ
• Если изображения DVD принимаются с искажениями,
возможно, следует с помощью меню сменить тип входного
сигнала. См. стр. 38.
• Тип сигнала можно узнать в руководстве по эксплуатации
проигрывателя DVD.
Кабели композитного видео
(приобретается отдельно)
Ресивер (Вид спереди)
Игровая приставка/видеокамера
Кабель S-video
(приобретается отдельно)
