Страница 44: Примечание
12
Использование внешнего оборудования
44
Ru
Пункт
Описание
Auto (Авто)
Автоматическое определение
(заводская установка) поступающих аудиосигналов.
Digital
Прием цифровых аудиосигналов.
Analogue
Прием аналоговых аудиосигналов.
4
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.
ПРИМЕЧАНИЕ
• Если звук не выводится, выберите другой тип аудиосигнала.
• Нужный тип аудиосигнала можно узнать в руководстве по
эксплуатации подключенного оборудования.
• В зависимости от подключаемого оборудования может также
понадобиться подключить аналоговые аудиокабели.
Использование входа HDMI
Разъем INPUT3 (ВХОД3) имеет в своем составе разъем HDMI, на
который можно принимать цифровые видео- и аудиосигналы. Для
использования разъема HDMI следует активировать его и указать
типы видео- и аудиосигналов, которые будут поступать из
подключенного оборудования. Типы этих сигналов можно узнать в
руководстве по эксплуатации подключенного оборудования.
Предварительно нажмите кнопку INPUT 3 (ВХОД 3) на пульте
дистанционного управления или кнопкой INPUT (ВХОД) на
плазменном дисплее выберите вход INPUT3 (ВХОД3).
Корреляционная таблица входных сигналов
1920
∗
1080i@50Hz (Гц)
720
∗
576p@50Hz (Гц)
1280
∗
720p@50Hz (Гц)
720(1440)
∗
576i@50Hz (Гц)
1920
∗
[email protected]/60Hz (Гц)
720
∗
[email protected]/60Hz (Гц)
1280
∗
[email protected]/60Hz (Гц)
720(1440)
∗
[email protected]/60Hz (Гц)
ПРИМЕЧАНИЕ
• Данная таблица не имеет отношения к сигналам от
персонального компьютера.
Подключение оборудования HDMI
Чтобы указать тип цифровых видеосигналов:
1
Повторите пп. 1 – 3 раздела Чтобы активировать разъем
HDMI.
2
Выберите пункт “Video” (Видео) (кнопки / , затем ENTER
(ВВОД)).
3
Выберите тип цифровых видеосигналов (кнопки / , затем
ENTER (ВВОД)).
• Если выбран тип “Auto” (Авто), система при приеме
цифровых видеосигналов будет пытаться определить их
тип.
Пункт
Описание
Auto (Авто)
Автоматическое определение
(заводская установка) поступающих цифровых
видеосигналов.
Colour-1
Цифровые сигналы компонентного
видео (4:2:2)
Colour-2
Цифровые сигналы компонентного
видео (4:4:4)
Colour-3
Цифровые сигналы RGB
4
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.
ПРИМЕЧАНИЕ
• Выбирая любое другое значение, кроме “Auto” (Авто),
старайтесь подобрать такое, которое дает натуральный цвет.
• Если изображение не появляется, выберите другой тип
цифрового видеосигнала.
• Нужный тип цифрового видеосигнала можно узнать в
руководстве по эксплуатации подключенного оборудования.
Чтобы указать тип аудиосигналов:
1
Повторите пп. 1 – 3 раздела Чтобы активировать разъем
HDMI.
2
Выберите пункт “Audio” (Аудио) (кнопки / , затем ENTER
(ВВОД)).
3
Выберите тип аудиосигналов (кнопки / , затем ENTER
(ВВОД)).
• Если выбран тип “Auto” (Авто), система при приеме
аудиосигналов будет пытаться определить их тип.
Чтобы активировать разъем HDMI:
1
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ).
2
Выберите пункт меню “Option” (Параметры) (кнопки / ,
затем ENTER (ВВОД)).
3
Выберите пункт “HDMI Input” (Вход HDMI) (кнопки / , затем
ENTER (ВВОД)).
4
Выберите пункт “Setting” (Настройка) (кнопки / , затем
ENTER (ВВОД)).
5
Выберите пункт “Enable” (Включить) (кнопки / , затем
ENTER (ВВОД)).
Пункт
Описание
Disable (Отключить)
Отключение разъема HDMI.
(заводская установка)
Enable (Включить)
Активация разъема HDMI.
6
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.

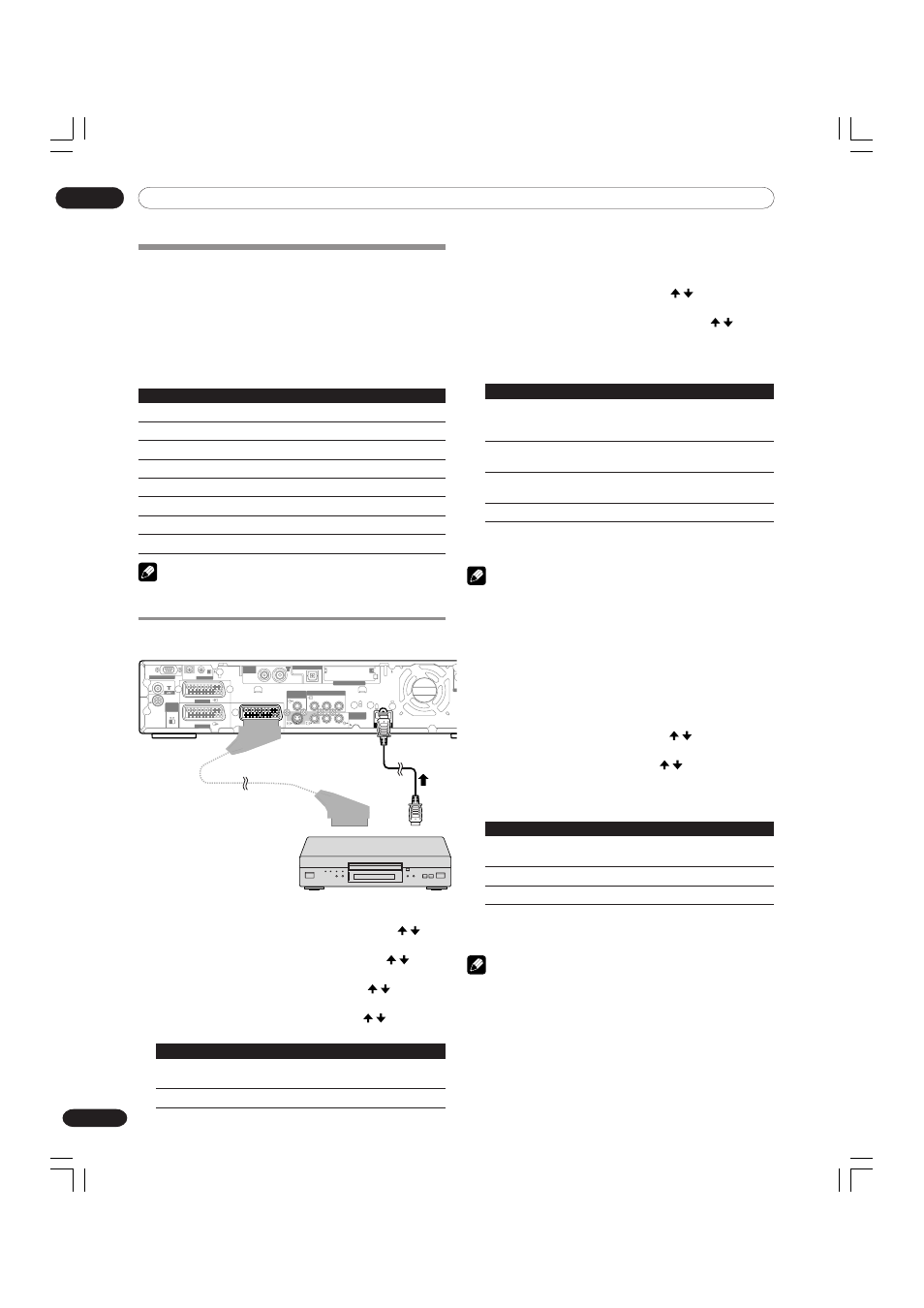

Ресивер (Вид сзади)
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
PB
PR
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
OUT
IN
HDMI
INPUT 3
Кабель HDMI
(приобретается
отдельно.)
Кабель SCART
(приобретается отдельно.)
Используйте для подключения
кабель SCART только при приеме
аналоговых звуковых сигналов.
Оборудование HDMI
