Использование внешнего оборудования
43
Ru
К системе плазменного дисплея можно подключить
разнообразное внешнее оборудование, такое как декодер,
видеомагнитофон, проигрыватель DVD, персональный
компьютер, игровую приставку и видеокамеру.
Для просмотра изображений, поступающих из внешнего
оборудования, следует выбрать источник входного сигнала с
помощью кнопок INPUT (ВХОД) на пульте дистанционного
управления (стр. 13) или кнопки INPUT (ВХОД) на плазменном
дисплее.
ПРЕДУПРЕЖДЕНИЕ
• Для безопасности оборудования обязательно выключайте
ресивер, перед тем как подключать декодер, видеомагнитофон,
проигрыватель DVD, персональный компьютер, игровую
приставку, видеокамеру или другое внешнее оборудование.
ПРИМЕЧАНИЕ
• Внимательно прочтите руководство по эксплуатации
проигрывателя DVD, персонального компьютера и т.д. перед
подключением.
Прием изображений из видеомагнитофона
Подключение видеомагнитофона
Для подключения видеомагнитофона или другого
аудиовизуального оборудования используйте разъем INPUT2
(ВХОД2).
Если ваш видеомагнитофон поддерживает дополнительные
системы управления ТВ и видеомагнитофоном “AV link” (см. стр.
45), его можно подключить к разъему ресивера INPUT 2 или 3 с
помощью 21-контактного кабеля SCART с полной разводкой.
Возможности канала управления AV link
• Загрузка данных настройки на станции прямо из ТВ в
видеомагнитофон.
• Можно записать ТВ-программу при просмотре телевизора,
лишь нажав кнопку записи на видеомагнитофоне (принцип
WYSIWYR *).
* В некоторых видеомагнитофонах для функции WYSIWYR
может быть отдельная кнопка – см. документацию к
видеомагнитофону.
• Если нажать кнопку воспроизведения на видеомагнитофоне,
система автоматически выйдет из режима ожидания и покажет
изображение с видеомагнитофона.
ПРИМЕЧАНИЕ
• Дополнительные системы управления ТВ и
видеомагнитофоном “AV link” могут быть несовместимы с
некоторыми внешними источниками.
Прием изображений из декодера
Подключение декодера
Для подключения декодера или другого аудиовизуального
оборудования используйте разъем INPUT1 (ВХОД1).
Просмотр изображений из декодера
Для просмотра изображения из декодера
1 С помощью кнопок 0 – 9 или P+/P– выберите программу,
назначенную для декодера (стр. 29).
2 Нажмите кнопку INPUT 1 (ВХОД 1) на пульте дистанционного
управления или кнопкой INPUT (ВХОД) на плазменном
дисплее выберите вход INPUT1 (ВХОД1).
ПРИМЕЧАНИЕ
• Убедитесь, что к разъему INPUT1 (ВХОД1) подключен декодер.
• Если изображения с декодера принимаются с искажениями,
возможно, следует с помощью меню сменить тип входного
сигнала. См. стр. 38.
• Тип сигнала можно узнать в руководстве по эксплуатации
декодера.
Просмотр изображений из видеомагнитофона
Для просмотра изображения из видеомагнитофона нажмите
кнопку INPUT2 (ВХОД2) на пульте дистанционного управления
или кнопкой INPUT (ВХОД) на плазменном дисплее выберите
вход INPUT2 (ВХОД2).
ПРИМЕЧАНИЕ
• Если изображения из видеомагнитофона принимаются с
искажениями, возможно, следует с помощью меню сменить тип
входного сигнала. См. стр. 38.
• Тип сигнала можно узнать в руководстве по эксплуатации
видеомагнитофона.
• Тип сигнала в кабеле, подключенном к гнезду INPUT2 (ВХОД2),
проверяется в следующем порядке: 1) S-Video, 2) Video (Видео).
• Подключайте внешнее оборудование только к тем разъемам,
которые будут фактически использоваться.

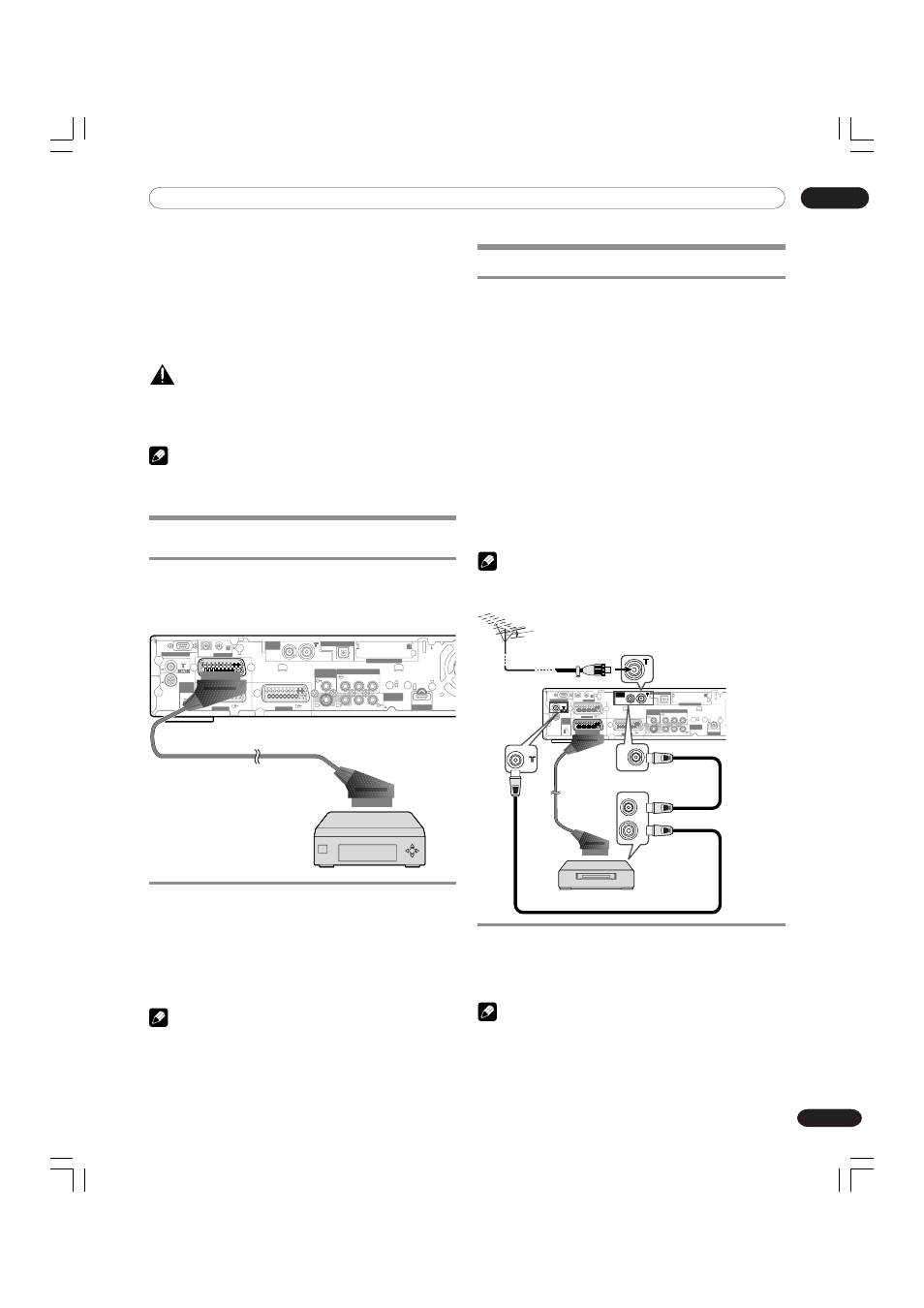

Ресивер (Вид сзади)
