06
Подготовка к работе
17
Ru

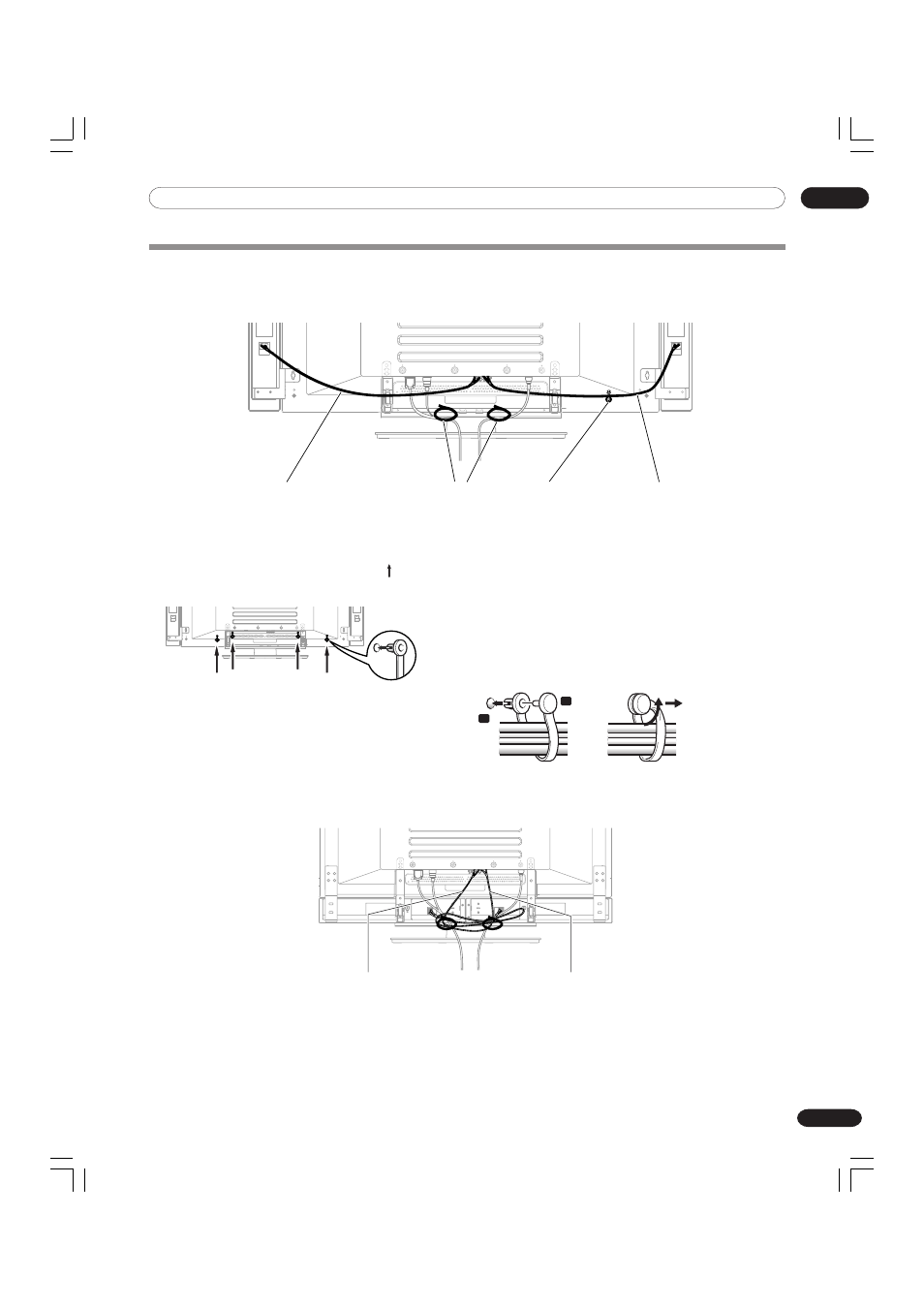

Проводка кабелей
Соберите кабели в жгут, используя прилагаемые быстродействующие хомутики и бисерные зажимы. Когда кабели будут как следует
зажгутованы, проложите их, следуя приведенным ниже указаниям.
Если громкоговорители установлены по бокам
Если громкоговорители установлены снизу
(Вид сзади)
Кабельные бандажи
(прилагаются к подставке)*
Прикрепление быстродействующих хомутиков к
основному блоку
Закрепите хомутики в 4 отверстиях, обозначенных (см.
ниже), в зависимости от конкретной схемы проводки.
Установка и удаление быстродействующих
хомутиков
Вставьте [1] в соответствующее отверстие в задней стенке
плазменного дисплея и защелкните [2] с обратной стороны [1],
чтобы закрыть хомутик.
Конструкция быстродействующих хомутиков такова, что снять их
после установки трудно. Поэтому будьте внимательны при их
установке.
С помощью плоскогубцев поверните хомутик на 90° и потяните
его наружу. С течением времени хомутик может стать хрупким и
при удалении сломаться.
1
2
Кабель
громкоговорителя
Быстродействующие
хомутики
Кабель
громкоговорителя
Кабель
громкоговорителя
Кабельные бандажи
(прилагаются к подставке)*
Кабель
громкоговорителя
* Кабельный бандаж
С помощью прилагаемых к подставке кабельных бандажей
свяжите кабели громкоговорителей и системные кабели вместе,
чтобы они были не видны спереди. При этом будьте осторожны и
не прилагайте усилия к участкам кабелей около разъемов.
