05
Названия элементов
11
Ru

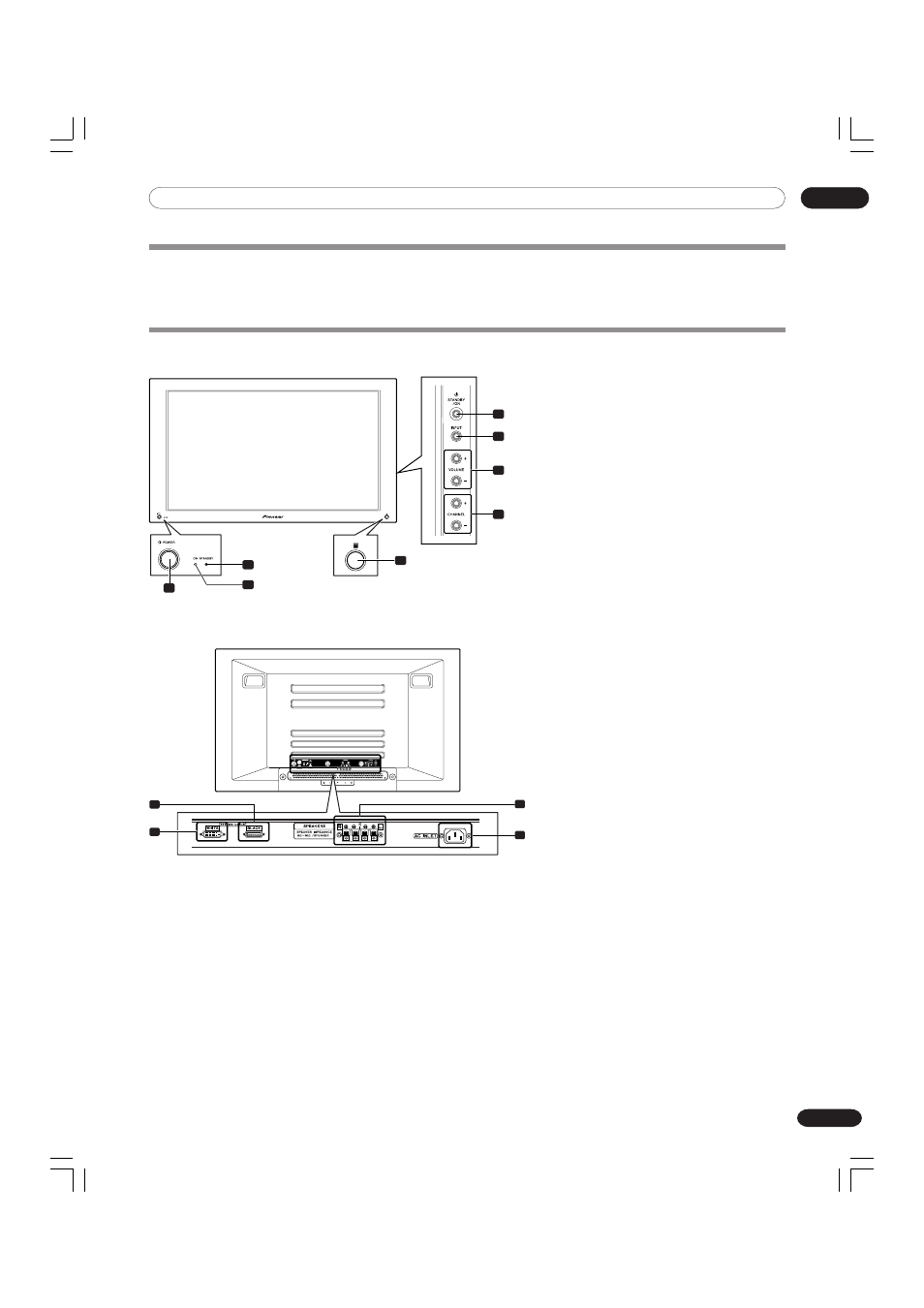

Плазменный дисплей
1
Кнопка POWER (ПИТАНИЕ)
2
Индикатор STANDBY (РЕЖИМ
ОЖИДАНИЯ)
3
Индикатор POWER ON (ПИТАНИЕ
ВКЛ)
4
Датчик дистанционного управления
5
Кнопка STANDBY/ON (ОЖИДАНИЕ/
ВКЛ)
6
Кнопка INPUT (ВХОД)
7
Кнопки VOLUME (ГРОМКОСТЬ) +/–
8
Кнопки CHANNEL (КАНАЛ) +/–
5
6
7
8
4
2
3
1
(вид справа)
Вид спереди
9
10
11
12
Вид сзади
9
Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (BLACK (ЧЕРНЫЙ))
10 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (WHITE (БЕЛЫЙ))
11 Разъемы SPEAKER (ДИНАМИКИ)
(правый/левый)
12 Разъем AC INLET (ВХОД ПИТАНИЯ)
Названия разъемов обозначены на корпусе.
О рисунках в настоящей инструкции
Данная инструкция по эксплуатации относится как к модели PDP-505XDE/435XDE, так и к модели PDP-505HDE/435HDE, для которых
внешний вид ресивера и пульта дистанционного управления несколько различается. Учтите, что везде в данной инструкции
объяснения приводятся на основе рисунков модели PDP-505XDE/435XDE.
