06
Подготовка к работе
19
Ru
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со стандартным разъемом
DIN45325 (IEC169-2), подключите его к гнезду антенны на задней стороне ресивера.

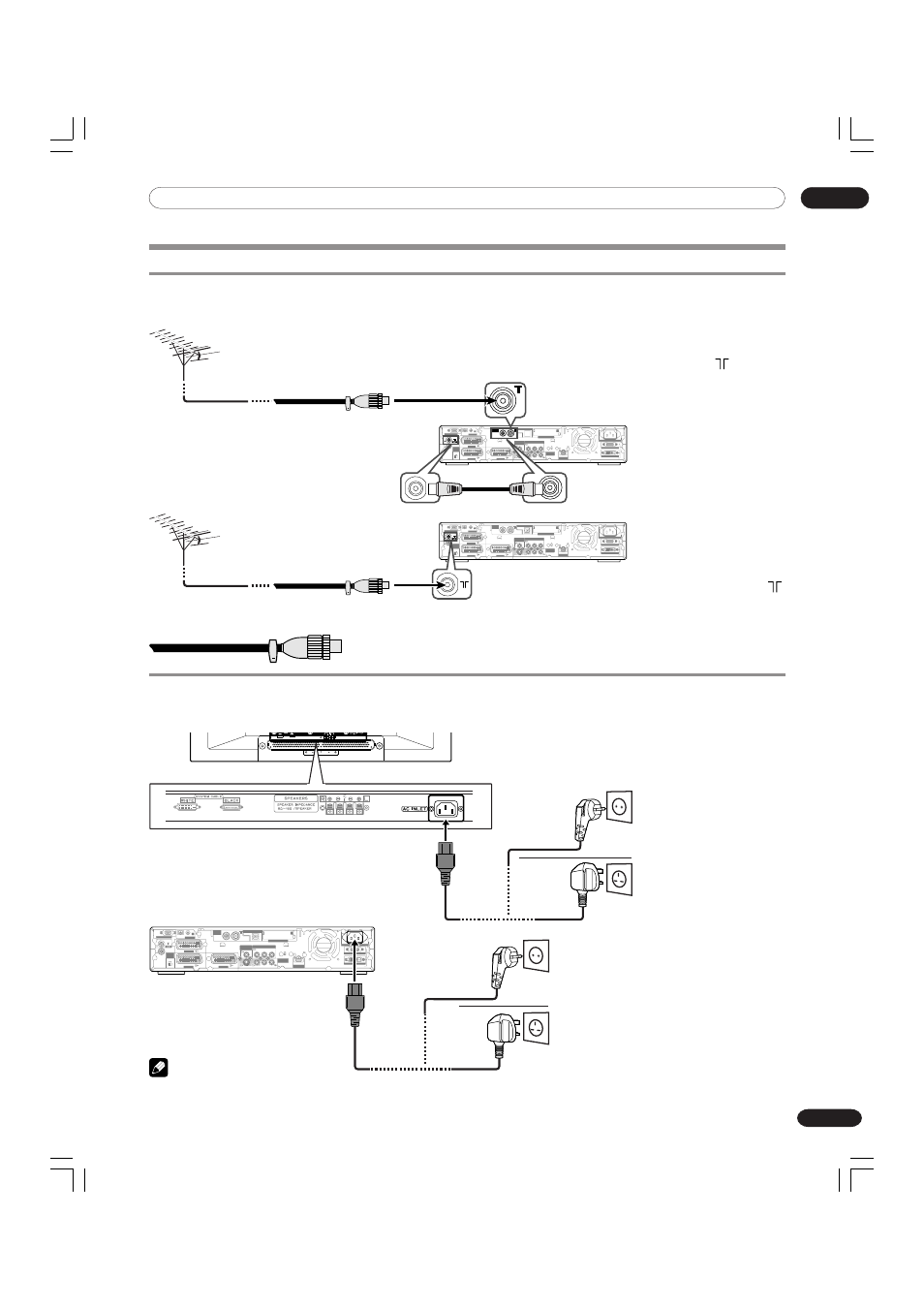

Основные соединения
Подключение антенны
Лучшее качество изображения достигается, если подключить наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
Стандартный разъем DIN45325 (IEC169-2)
Коаксиальный кабель на 75 Ом (круглый)
(приобретается отдельно)
Европа, кроме
Великобритании и
Ирландии
Европа, кроме
Великобритании и
Ирландии
Великобритания и
Ирландия
Великобритания
и Ирландия
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
PB
PR
COMPONENT
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
OUT
IN
HDMI
INPUT 3
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
PB
PR
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
OUT
IN
HDMI
INPUT 3
Подключение кабеля питания
Плазменный дисплей (вид снизу)
Ресивер (Вид сзади)
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
PB
PR
COMPONENT
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
OUT
IN
RF
OUT
IN
HDMI
INPUT 3
ТОЛЬКО ДЛЯ МОДЕЛИ PDP-505XDE/435XDE
• Для просмотра как аналоговых, так и цифровых
передач подключите антенный кабель к разъемам
ANT OUT (ВЫХОД АНТЕННЫ) и ANT
(Аналоговый вход).
• Если включена настройка Aerial Power (Питание
антенны), можно использовать комнатную антенну с
усилителем (питание 5 В, 30 мА).
ПРИМЕЧАНИЕ
• При подключении кабелей питания обязательно выключайте питание плазменного дисплея и ресивера.
• Вытаскивайте вилку кабеля питания из розетки, а разъемы из плазменного дисплея и ресивера, если система не будет использоваться
в течение долгого времени.
• Для просмотра только аналоговых передач подключите 75-омный
коаксиальный кабель (приобретается отдельно) к разъему ANT
(Аналоговый вход).
