Страница 12: 9разъем common interface (общий интерфейс)
05
Названия элементов
12
Ru

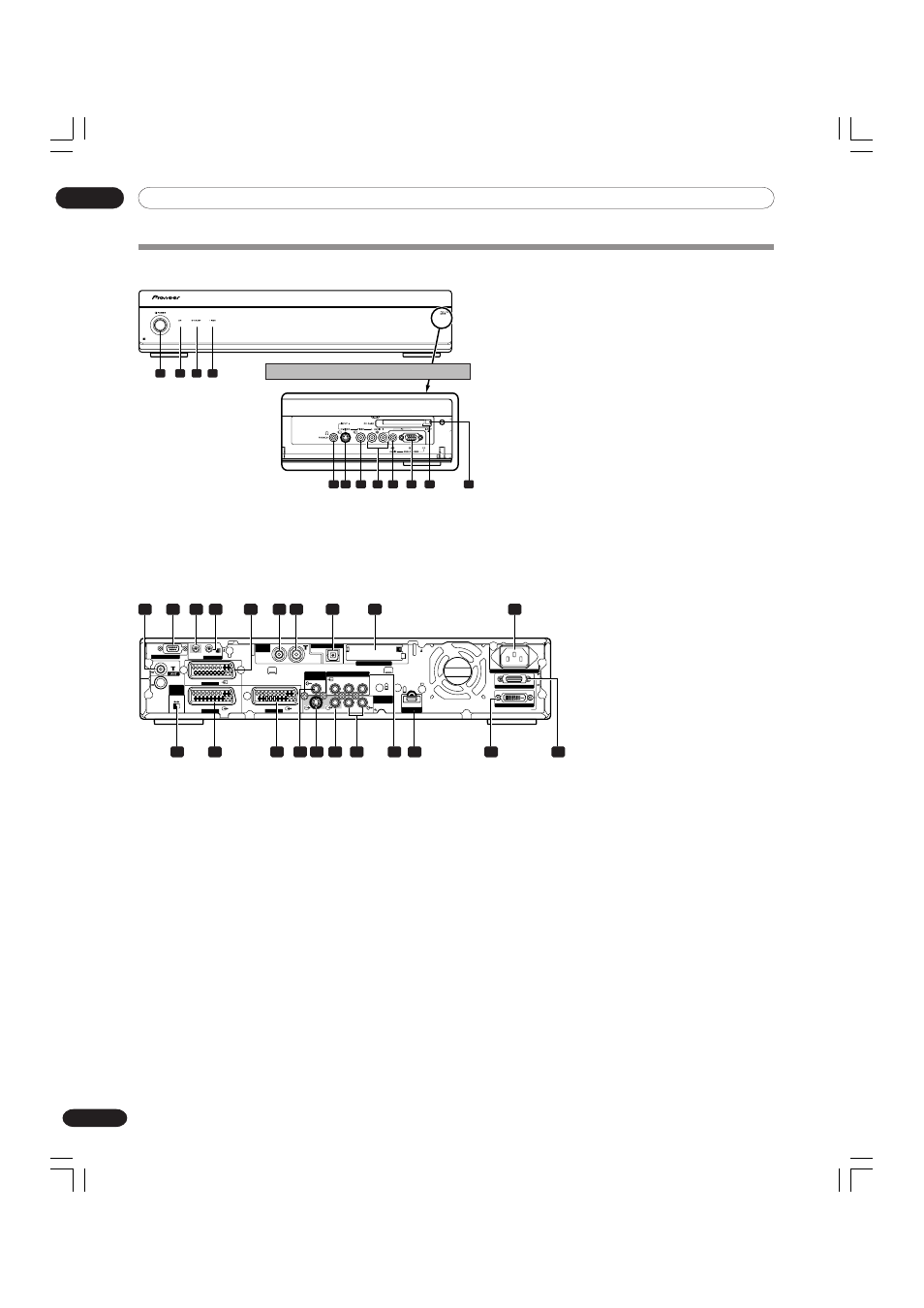

Вид сзади
1
Входной разъем ANT (АНТЕННА)
2
Разъем RS-232C (используется для заводской
настройки)
3
Разъем CONTROL IN (ВХОД УПРАВЛЕНИЯ)
4
Разъем CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ)
5
Разъем INPUT 1 (ВХОД 1) (SCART)
6
Разъем ANT OUT (ВЫХОД АНТЕННЫ)
(Сквозной выход антенны)
Только для модели PDP-505XDE/435XDE
7
Разъем ANT IN (ВХОД АНТЕННЫ ДЛЯ
ЦИФРОВОГО ТВ)
Только для модели PDP-505XDE/435XDE
• Через этот разъем может подаваться питание.
8
Разъем DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(OPTICAL (ОПТИЧЕСКИЙ))
Только для модели PDP-505XDE/435XDE
9
Разъем COMMON INTERFACE (ОБЩИЙ
ИНТЕРФЕЙС)
Только для модели PDP-505XDE/435XDE
• Для коммуникационного адаптера со смарт-картой
10 Разъем AC IN (ВХОД ПИТАНИЯ)
11 Переключатель i/o link.A SELECT (ВЫБОР i/o
link.A)
12 Разъем INPUT 2 (ВХОД 2) (SCART)
13 Разъем INPUT 3 (ВХОД 3) (SCART)
14 Разъем SUB WOOFER OUTPUT (ВЫХОД
НИЗКОЧАСТОТНОГО ГРОМКОГОВОРИТЕЛЯ)
15 Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (S-VIDEO)
16 Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (VIDEO (ВИДЕО))
17 Разъем MONITOR OUTPUT (ВЫХОД
МОНИТОРА) (AUDIO (АУДИО))
18 Разъемы INPUT 2 (ВХОД 2) COMPONENT
VIDEO (КОМПОНЕНТНОЕ ВИДЕО) (Y, P
B
, P
R
)
19 Гнездо INPUT 3 (ВХОД 3) (HDMI)
20 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (WHITE (БЕЛЫЙ))
21 SYSTEM CABLE (СИСТЕМНЫЙ КАБЕЛЬ)
(BLACK (ЧЕРНЫЙ))
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OUT
IN
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
P
B
P
R
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
INPUT 3
BLACK
WHITE
SYSTEM CABLE
AC IN
HDMI
INPUT 3
1
2
3 4
5
6 7
8
9
11
12
13 14 15 16 17
18 19
10
20
21
Ресивер (PDP-505XDE/435XDE)
Вид спереди
1
Кнопка POWER (ПИТАНИЕ)
2
Индикатор POWER ON (ПИТАНИЕ ВКЛ)
3
Индикатор STANDBY (РЕЖИМ ОЖИДАНИЯ)
4
Индикатор TIMER (ТАЙМЕР)
Только для модели PDP-505XDE/435XDE
5
Выходной разъем PHONES (ТЕЛЕФОНЫ)
6
Разъем INPUT 4 (ВХОД 4) (S-VIDEO)
7
Разъем INPUT 4 (ВХОД 4) (VIDEO (ВИДЕО))
8
Гнезда INPUT 4 (ВХОД 4) (AUDIO (АУДИО))
9
Разъем PC INPUT (ВХОД ПК) AUDIO
(АУДИО)
10 Разъем PC INPUT (ВХОД ПК) ANALOG RGB
(АНАЛОГОВЫЙ RGB)
11 Гнездо PC CARD
12 Кнопка PC CARD EJECT (ИЗВЛЕЧЬ PC
CARD)
1
5 6
7
8
9
10
11
12
2
3
4
Чтобы открыть дверцу, потяните за эту часть.
