Подключение
02
9
Ru

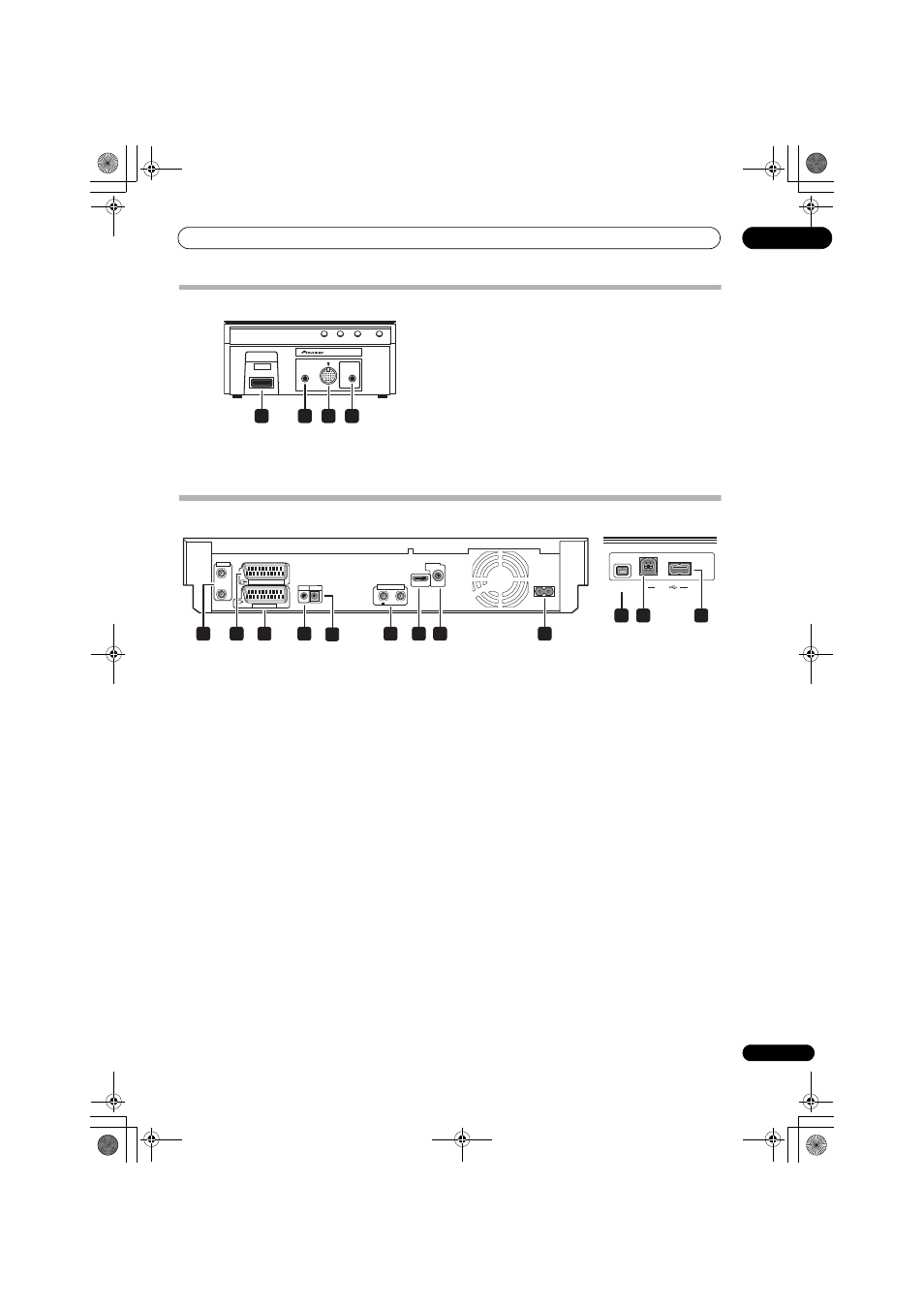

Задняя сторона блока дисплея
1
Соединитель SYSTEM
Подключите к низкочастотному громкоговорителю-
ресиверу.
2
Вход F.AUDIO
Для прослушивания звучания от внешнего компонента,
подключите его через стереофонический миниразъемный
кабель. По завершению подключения, источник приема
автоматически переключается на Front Audio In.
3
Входной разъем iPod
Используйте для подключения проигрывателя iPod Apple
в качестве аудиоисточника.
При подключении iPod, источник приема автоматически
переключается на iPod.
4
Гнездо MCACC SETUP MIC
Используется для подключения поставляемого
микрофона для автоматической настройки МСАСС (см.
стр. 27).
HDD/DVD-
рекордер
Задняя панель
1
ANTENNA IN (RF IN)/OUT
Подключите телевизионную антенну к разъему
ANTENNA IN (RF IN). Сигнал проходит напрямую через
разъем ANTENNA OUT для соединения телевизора.
2
Аудиовизуальный соединитель AV2(INPUT 1/
DECODER)
Аудиовизуальный соединитель аудио/видео входа/
выхода типа SCART для подключения к
видеомагнитофону, или другому оборудованию с
соединителем SCART. Вход принимает видеосигналы,
сигналы S-Video и RGB. По настройке, см. AV2/L1 In
(Вход AV2/L1) на стр. 155.
3
Аудиовизуальный соединитель AV1(RGB)-TV
Аудиовизуальный соединитель аудио/видеовыхода типа
SCART для подключения к телевизору или другому
оборудованию с соединителем SCART. Видеовыход
переключается на видеосигналы, сигналы S-Video и RGB.
По настройке, см. AV1 Out (Выход AV1) на стр. 154.
4
G-LINK™
Используется для подключения поставляемого кабеля
G-LINK™ для установки GUIDE Plus+™ на управление
внешним спутниковым ресивером, др.
5
CONTROL IN
Подключите к разъему CONTROL OUT 1 на
низкочастотном громкоговорителе-ресивере.
6
ANTENNA (DIGITAL) IN/OUT
Подключите антенну цифрового телевидения к разъему
ANTENNA (DIGITAL) IN. Сигнал проходит напрямую
через разъем ANTENNA (DIGITAL) OUT для соединения
телевизора.
7
HDMI OUT
Подключите к разъему HDMI IN 1 на низкочастотном
громкоговорителе-ресивере.
8
DIGITAL AUDIO OUT (COAXIAL)
Коаксиальный цифровой аудиоразъем для подключения к
декодеру Dolby Digital/DTS/MPEG или другому
оборудованию с цифровым входом.
9
AC IN -
Вход питания
Передняя панель
На передней панели имеется откидная крышка,
скрывающая больше соединений.
10 DV IN
Входной соединитель цифрового видео i.LINK,
подходящий для подключения цифровой видеокамеры.
11 USB
порт (Type B)
USB порт для подключения совместимого с системой
PictBridge принтера или компьютера.
12 USB
порт (Type А)
USB порт для подключения цифровой камеры,
клавиатуры или другого устройства USB.
F.AUDIO
DISPLAY UNIT
iPod
MCACC
SETUP MIC
SYSTEM
1
2
3
4
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA
IN
OUT
USB
DV IN
4
3
2
1
9
6
7
8
5
10 11
12
Задняя панель
Передняя панель
