Соединения для магнитофона 02
62
Ru
Раздел 2
Соединения для магнитофона

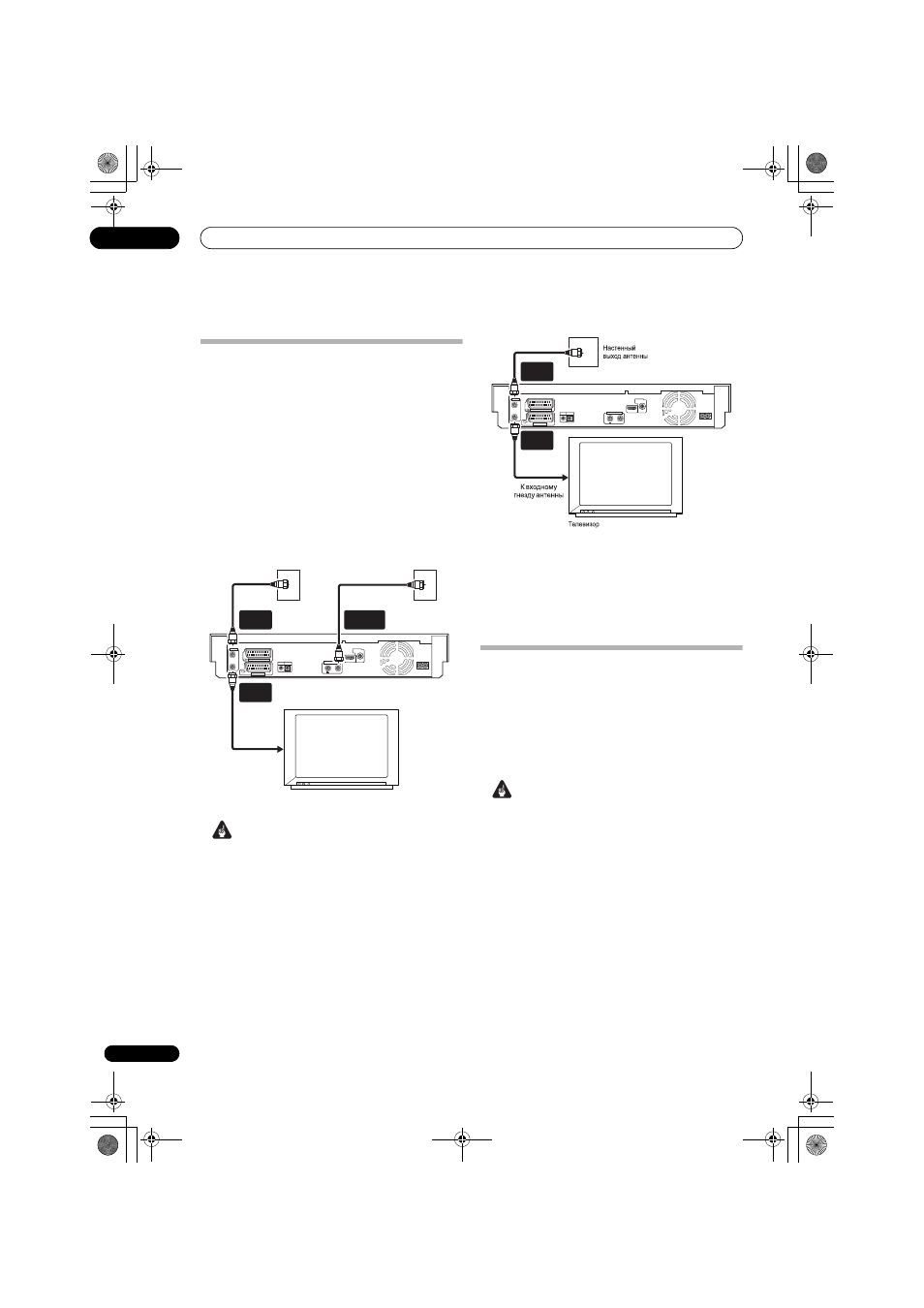

Подключение ТВ антенны
Данный рекордер имеет отдельные встроенные ТВ
тюнеры для наземной цифровой и наземной аналоговой
ТВ трансляции.
Если вы в данный момент готовы получить цифровое
вещание, используйте один из имеющихся в комплекте
кабелей радиочастотной антенны для подсоединния
антенны( настенный выход антенны или же комнатной
антенны) к разъёму ANTENNA (DIGITAL) IN
((ЦИФРОВОЙ) ВЫХОД АНТЕННЫ). Затем,
подсоедините другой имеющийся в комплекте кабель
радиочастотной антенны для подсоединения антенны к
разъёму ANTENNA IN (RF IN) (ВХОД АНТЕННЫ
(РАДИОЧАСТОТНЫЙ ВХОД)). Наконец, подсоедините
рекордер к вашему телевизору от разъёма ANTENNA
OUT (ВЫХОД АНТЕННЫ).
Внимание
• Если на вашей стене есть лишь один выход антенны,
используйте делитель.
• Не подсоединяйте компонент, который может
получать аналоговые сигналы к ANTENNA
(DIGITAL) OUT ((ЦИФРОВОЙ) ВЫХОД
АНТЕННЫ).
Если ваш регион еще не обслуживается наземными
цифровыми услугами, подключите выход антенны к
разъему ANTENNA IN (RF IN) через один из
поставляемых кабелей радиочастотной антенны. Затем,
подключите рекордер к телевизору через разъем
ANTENNA OUT.
Настоятельно рекомендуется использовать внешнюю
антенну для наилучшего качества транслируемой
картинки.
Однако, если вы хотите использовать внутреннюю
антенну, используйте антенну с усилителем сигнала с
номинальным напряжением 5 В, 30 миллиампер и
установите Aerial Power (Питание антенны) на On
(Вкл.) в меню Начальных настроек (см. стр. 153).
Легкость подключения
• Рекомендуется использовать соединение HDMI (см.
стр. 13), хотя можно легко подключиться и через
кабель SCART.
Описанная ниже процедура установки является базовой и
позволяет смотреть и записывать телевизионные
программы, а также воспроизводить диски. Описание
других типов подключений начинается на следующей
странице.
Внимание
• Через разъем AV AV1 (RGB)-TV можно выводить
обычный композитный сигнал, сигнал S-Video или
видеосигнал RGB, а также аналоговый аудиосигнал в
стереофоническом режиме. Разъем AV2 (INPUT 1/
DECODER) принимает в качестве входа обычный
сигнал, сигнал S-Video и видеосигнал RGB, а также
аналоговый аудиосигнал в стереофоническом
режиме. Смотрите AV1 Out (Выход AV1) на стр. 154 и
AV2/L1 In (Вход AV2/L1) на стр. 155 для настройки
этих опций.
• Перед выполнением или изменением схем
подсоединения убедитесь, что все компоненты
выключены и отключены от электророзетки.
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT ANTENNA(DIGITAL) IN OUT
5 V 30 mA
CONTROL G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA
IN
OUT
Телевизор
Настенный выход антенны
или внутренняя антенна Настенный выход антенны
ANTENNA
IN (RF IN) ANTENNA
(DIGITAL) IN
ANTENNA
OUT
К входному
гнезду антенны
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT ANTENNA(DIGITAL) IN OUT
5 V 30 mA
CONTROL G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA
IN
OUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
