Подключение
02
8
Ru
Раздел 2
Подключение
Низкочастотный громкоговоритель-ресивер

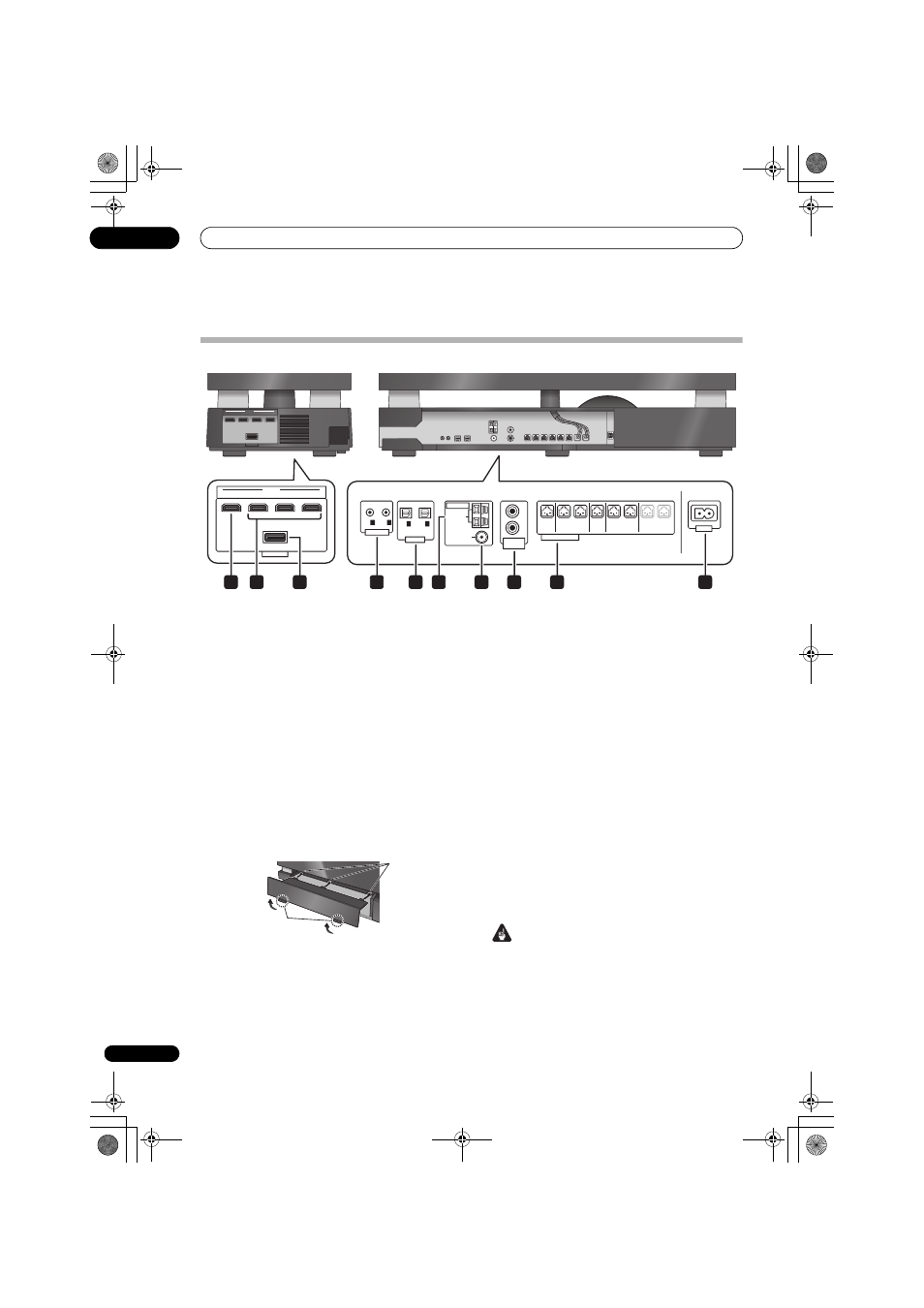

Задняя панель
1
Соединитель HDMI OUT
Подключите к телевизору с терминалом HDMI.
2
Соединители HDMI IN (x3)
Используйте высококачественное аудио/
видеосоединение с устройствами, совместимыми с
HDMI. Подключите поставляемый HDD/DVD-рекордер к
HDMI IN 1.
Для выбора данного источника входа, выберите HDMI 1 -
HDMI 3.
3
Соединитель SYSTEM
Подключите к блоку дисплея.
Боковая панель
• Поверх соединителей на боковой панели имеется
крышка.
А. При выполнении соединений, поднимите два
крючка, и снимите крышку.
В. По завершению соединений, выровняйте три
позиции, и установите крышку обратно на место.
4
Разъемы CONTROL OUT (x2)
С помощью поставляемого кабеля управления, подключите
поставляемый HDD/DVD-рекордер к разъемы CONTROL
OUT 1. К другому разъему Control Out можно подключить
другой компонент.
5
Разъемы DIGITAL OPTICAL IN (x2)
Для прослушивания оптического цифрового звучания,
переключите источник приема на Digital 1 или Digital 2.
При подключении цифровых выходных разъемов
телевизора к данным разъемам, настройте «TV Input»
(см. стр. 40).
6
Терминал антенны AM LOOP
7
Гнездо антенны FM
8
Разъемы ANALOG AUDIO IN
Отрегулируйте звучание от внешнего компонента с
помощью стереофонического аудиокода. Для
прослушивания аналогового звучания, переключите
источник приема на Analog.
При подключении аналоговых выходных разъемов
телевизора к данным разъемам, настройте «TV Input»
(см. стр. 40).
9
Терминалы SPEAKERS
Цвета кабелей громкоговорителей должны совпадать с
цветами соответствующих соединителей.
10 AC IN –
Вход питания
Внимание
• Поставляемый HDD/DVD-рекордер требуется
подключить через кабель управления. В противном
случае, HDD/DVD-рекордер может работать
несоответствующим образом.
FRONT
R
R
L
R
L
L
R
L
AM LOOP
FM
UNBAL 75
Ω
FRONT
CENTER
SURROUND
SUBWOOFER
OPTICAL
IN
1
IN
2
OUT
1
OUT
2
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
AC IN
SPEAKERS (8
Ω
)
ANALOG
AUDIO IN
ANTENNA
DIGITAL
CONTROL
Задняя панель
Боковая панель
1
4
5
8
9
10
7
6
3
2
A
B
