Дополнительная информация 16
177
Ru
Вход/Выход
Антенна
. . . .Разъем 75 Ω IEC 169-2 для входа/выхода VHF/UHF (аналоговый)
. . . . . Разъем 75 Ω IEC 169-2 для входа/выхода VHF/UHF (цифровой)
Видеовход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV2
Уровень входного сигнала . . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . . . . . . . .аудио-видео разъем
Видеовыход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Уровень выходного сигнала . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . . . . . . . .аудио-видео разъем
Вход RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV2
Уровень входного сигнала . . . . . . . . . . . . . . . . .0,7 Vp-p (75 Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . . . . . . . .аудио-видео разъем
Выход RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Уровень выходного сигнала . . . . . . . . . . . . . . . .0,7 Vp-p (75 Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . Аудио-видео разъем (AV1)
Аудиовход
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AV2 Левый/Правый
Входной аудио сигнал. . . . . . . . . . . . . . . . . . . . . . . . . . 2 V RMS
(Входное полное сопротивление: больше 22 k Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . . . . . . . Аудио-видео разъем
Аудиовыход. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AV1
Выходной аудио сигнал . . . . . . . . . . . . . . . . . . . . . . . . 2 V RMS
(Выходное полное сопротивление: менее 1,5 k Ω)
Разъемы. . . . . . . . . . . . . . . . . . . . . . Аудио-видео разъем (AV1)
Вход управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Мини разъем
Цифровой аудиовыход . . . . . . . . . . . . . . . . . . . . . . . . . . . . Коаксиальный
G-LINK™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Мини разъем
Модуль CI . . . . . . . . . . . . . . . . . . . . . . . . . . . .Модуль условного доступа
Вход DV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-штырьковый (передний)
(стандарт i.LINK/IEEE 1394)
USB. . . . . . . . . . . . . . . . . . . . . . . . . . . .Tип А (передний), Тип B (задний)
HDMI (Мультимедийный интерфейс высокой четкости)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-штырьковый

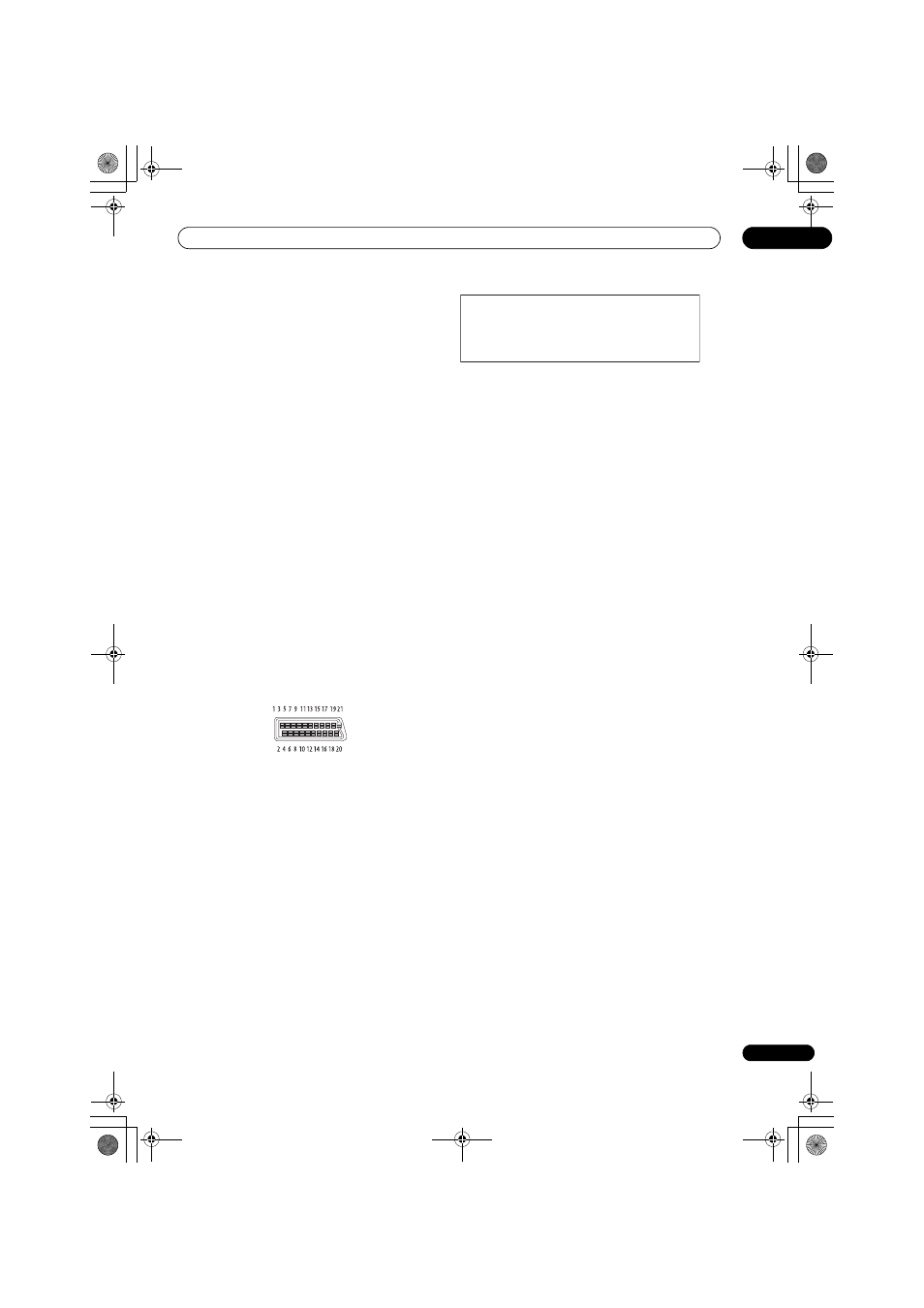

Разъемы AV (назначение 21-контактного разъема)
Входной/выходной разъем AV . . . . . . . . . . . . . . .21-контактный разъем
Этот разъем обеспечивает передачу видео- и аудиосигналов при
подключении к совместимому цветному телевизору или монитору.
Номер контакта AV1(RGB)-TV / AV2(INPUT 1/DECODER)
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Аудиовыход 2/П / Аудиовыход 2/П
2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/П
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Выход G / Вход G
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Аудиовыход 1/Л / Аудиовыход 1/Л
6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовыход 1/Л
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Выход R или C / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . . . . . . . . . . . . . . . . . . . . . Видеовыход или Выход Y/Видеовыход
20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .– / Видеовход или Вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
Внимание: Спецификации и конструкция этого продукта могут
быть изменены без предупреждения, при усовершенствовании
моделей.
Моментальные снимки экрана продукта Microsoft перепечатаны
с разрешения корпорации Microsoft.
Это изделие снабжено комплектом шрифта
FontAvenue ® , который лицезируется NEC
Corporation. FontAvenue - это
зарегистрированный торговый знак NEC
Corporation.
