Подключение 02
13
Ru
Предупреждение
• На контактах громкоговорителей имеется
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим
током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания,
прежде чем прикасаться к любым неизолированным
деталям.
• Не подключайте громкоговорителеи, не входящие в
комплект данной системы.
• Не подключайте громкоговорители, входящие в
комплект, к усилителям, не входящим в комплект
данной системы. Подключение к другому усилителю
может стать причиной неисправности или пожара.
• После подключения штекеров, слегка потяните
кабели, чтобы убедиться, что концы кабелей надежно
подключены к терминалам. Плохие соединения могут
привести к шуму и прерыванию звучания.
• Если провода кабелей вытеснены из терминалов, и
провода соприкасаются друг с другом, это создает
предельную дополнительную нагрузку на усилитель.
Это может привести к остановке работы усилителя, и
может даже привести к поломке усилителя.
5 Соедините HDD/DVD-рекордер с
низкочастотным громкоговорителем-
ресивером.
a. Вставьте кабель управления в разъем CONTROL
OUT 1 на боковой панели низкочастотного
громкоговорителя-ресивера.
Подключите конец кабеля в вход CONTROL IN сзади
HDD/DVD-рекордера.
b. Подключите кабель HDMI в разъем HDMI IN 1 на
боковой панели низкочастотного громкоговорителя-
ресивера.
Подключите конец кабеля в вход HDMI OUT сзади
HDD/DVD-рекордера.
6 Подключите низкочастотный
громкоговоритель-ресивер к телевизору.
• Подключите разъем HDMI OUT на низкочастотном
громкоговорителе-ресивере к входу HDMI на
телевизоре.
• С помощью единого кабеля HDMI, можно
прослушивать звучание от низкочастотного
громкоговорителя-ресивера, а также выводить аудио
и видеосигналы от HDD/DVD-рекордера на
телевизор.
7 Подключите аудиокабель от телевизора к
низкочастотному громкоговорителю-ресиверу.
• Для прослушивания аудиосигналов телевизора на
данном аппарате, подключите аудиовыход
телевизора к DIGITAL OPTICAL IN 1 на
низкочастотном громкоговорителе-ресивере.
Для использования функции HDMI Control при
подключении к поставляемому Телевизору Pioneer с
Плоским Экраном, нужно подключить через
подключение HDMI.
• Сначала нужно установить ‘TV Input’ для
переключения на аудиосигналы от Телевизора с
Плоским Экраном с функцией HDMI Control или для
переключения источника приема данного аппарата на
аудиосигналы от телевизора и управления телевизора
от поставляемого пульта ДУ. Подробнее, см.
Управление Телевизором Pioneer с Плоским Экраном
и телевизорами на стр. 22 и Настройки аудиовхода
от телевизоров (TV Input) на стр. 40.
8 Подключите телевизионную антенну.
• Подключите телевизионную антенну от телевизоре к
HDD/DVD-рекордеру. Для подлючения антенны
смотрите раздел Подключение ТВ антенны на стр. 62.

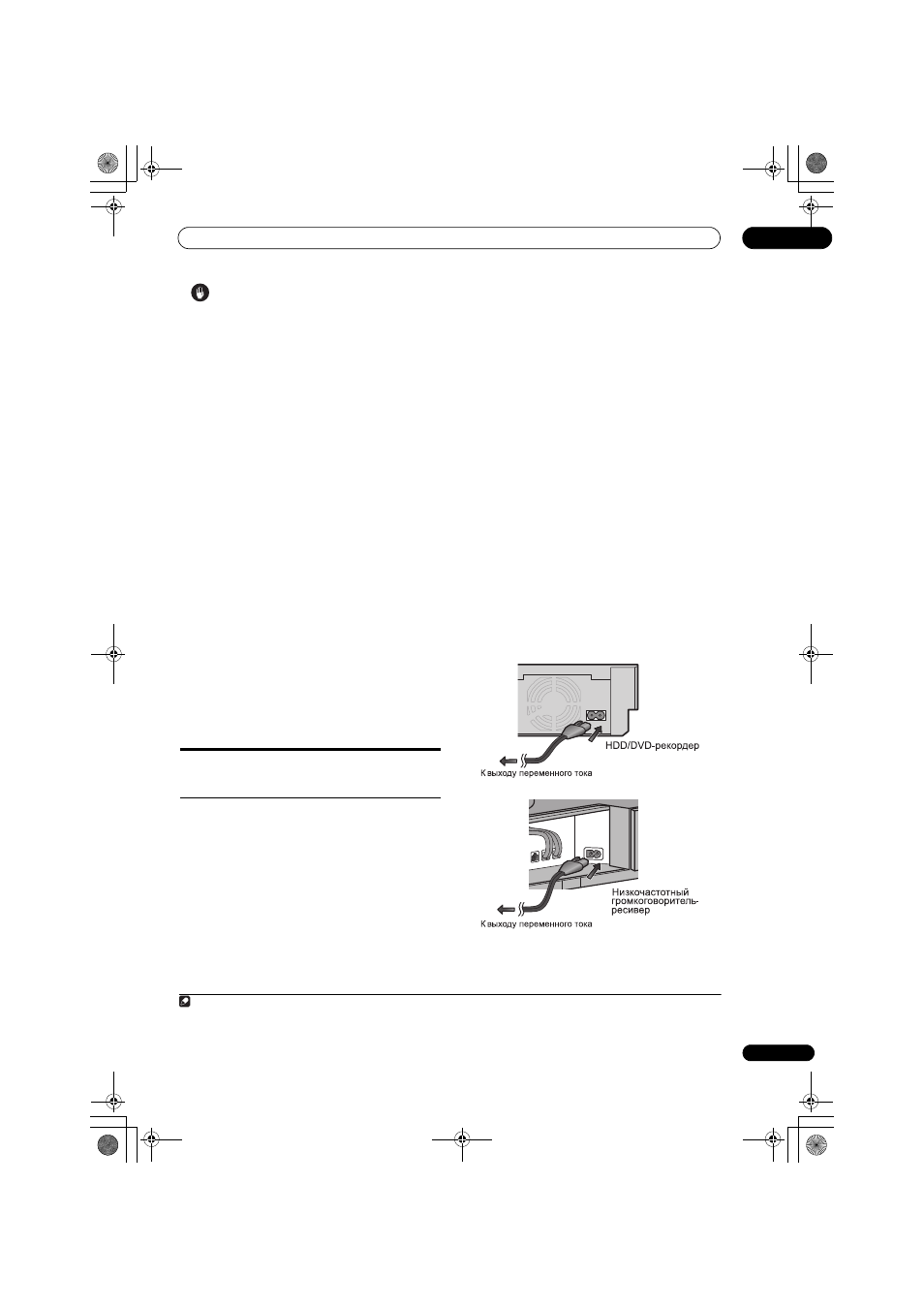

9 Подключите кабель питания. 1
• Подключите каждый сетевой шнур к входу
переменного тока на HDD/DVD-рекордере и
низкочастотном громкоговорителе-ресивере.
Подключите каждый сетевой шнур к розетке в
следующем порядке: 1. HDD/DVD-рекордер
2. Низкочастотный громкоговоритель-ресивер
3. Телевизор.
• Протяните кабели, подключенные к боковой панели
низкочастотного громкоговорителя-сабвуфера, через
заднюю сторону аппарате, и установите на место
крышку на боковой панели.
Внимание- при неподсоединении контрольного
кабеля, Вы не сможете использовать дистанционное
управление HDD/DVD-рекордера.
Примечание
1 • Используйте только кабель питания, прилагаемый к данной системе.
• Не используйте прилагаемый кабель питания для любых других целей, кроме подключения к данной системе.
• После подключения данного аппарата к выходу переменного тока, начнется 15-секундный процесс инициализации. Во время инициализации,
любые операции недоступны. Во время инициализации, на блоке дисплея мигает индикатор HDMI, и данный аппарат можно включить только
после остановки мигания.
AC IN
