Соединения для магнитофона 02
65
Ru

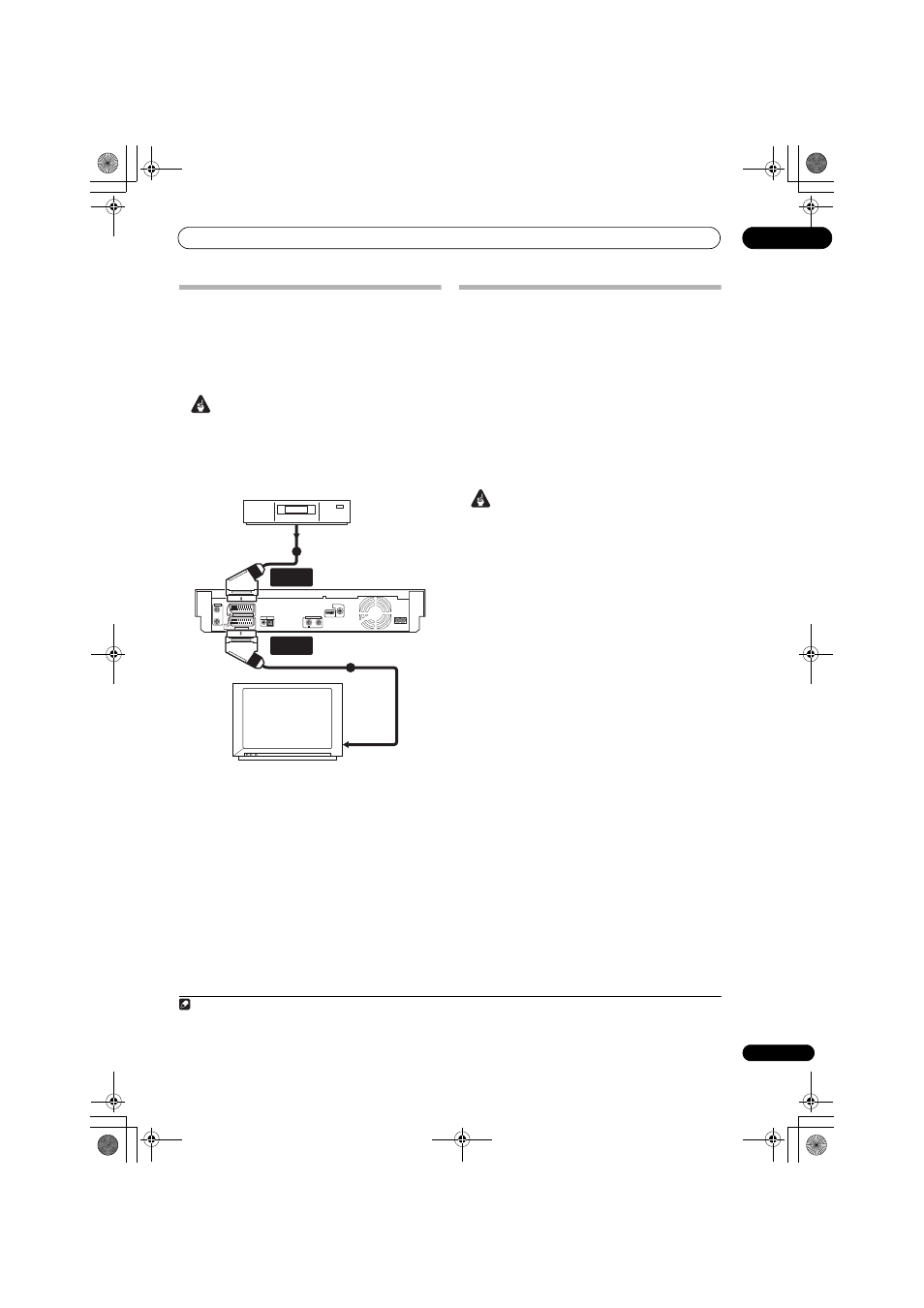

Подключение внешнего декодера (2)
При наличии только декодера подсоедините его к
рекордеру и телевизору, как показано ниже.
1
Установка, описанная на этой странице, позволяет:
• Записывать каналы, транслируемые с кодировкой
изображения, при помощи встроенного тюнера
аналогового ТВ рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому
компоненту через видеомагнитофон, спутниковый
ресивер или приемник кабельного телевидения.
Всегда подключайте каждый компонент напрямую к
телевизору или другому аудиовизуальному
компоненту.
1 Подключите используемую ТВ антенну к
рекордеру и телевизору.
Дополнительные сведения см. в разделе Подключение ТВ
антенны на стр. 62.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема аудио/
видео AV1 (RGB)-TV к разъему SCART AV
телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT
1/DECODER) (ВХОД 1/ДЕКОДЕР) к разъему
SCART AV приемника кабельного/спутникового
телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
Подключение с помощью HDMI
Подключите низкочастотный громкоговоритель-ресивер
к данному рекордеру через поставляемый кабель HDMI
(подробнее, см. стр. 13).
Через HDMI может выводиться цифровое видео без
сжатия, а также цифровой звук почти любого формата.
При подключенном компоненте HDMI или компоненте
DVI, совместимом с HDCP, светится индикатор HDMI.
Настройка HDMI в основном выполняется
автоматически. Однако при необходимости некоторые
настройки можно изменить. Дополнительные сведения
см. в разделе HDMI Output (Вывод HDMI) (доступен
только при подключенном устройстве HDMI) на
стр. 159. Учтите, что параметры HDMI остаются
неизменными, пока вы не исправите их или не
подключите другое оборудование HDMI.
Внимание
• Подключение HDMI допускается только для
компонентов, поддерживающих интерфейс DVI и
совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI необходим кабель с
переходником DVI – HDMI. В то же время через
подключение DVI – HDCP не может передаваться
звук. Дополнительные сведения можно получить у
продавца оборудования.
• Подключение HDMI может работать с 2-канальными
сигналами 32 кГц, 44,1 кГц, 48 кГц, 96 кГц, 16 бит/
20 бит/24 бит с линейной PCM, а также с Dolby
Digital, DTS и потоками бит звука MPEG.
• Если подключенный компонент совместим только с
Linear PCM, сигнал выводится в виде Linear PCM
(звук DTS не выводится).
• При подключении к Телевизору с Плоским Экраном
Pioneer, пожалуйста, выберите настройку HDMI на
дисплее (подробнее, см. поставляемое руководство).
О HDMI
HDMI (High-Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
как видео, так и звук через одно цифровое соединение и
предназначен для DVD-проигрывателей и рекордеров,
цифровых телевизоров, телевизионных приставок и
других аудио/видеоустройств. HDMI разработан с целью
объединения в одной спецификации технологий HDCP
(High-bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифровыx
данных, передаваемых и принимаемых совместимыми с
DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся
передача цифрового видео без сжатия, полоса
пропускания до 5 гигабит в секунду (Dual Link), один
разъем (вместо нескольких кабелей и разъемов) и
возможность связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder (Декодер) (см. раздел
AV2/L1 In (Вход AV2/L1) на стр. 155).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов, транслируемых
с кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на стр. 154).
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT ANTENNA(DIGITAL) IN OUT
5 V 30 mA
CONTROL G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ANTENNA IN
OUT
Телевизор
Декодер
2
3
От разъема
SCART AV
К разъему
SCART AV
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
