Инструкция по эксплуатации Festo Пропорциональные регуляторы давления MPPES
Страница 7
MPPES
Festo – MPPES – 1304d Русский
7
Fig. 7
6
Fig. 8
•

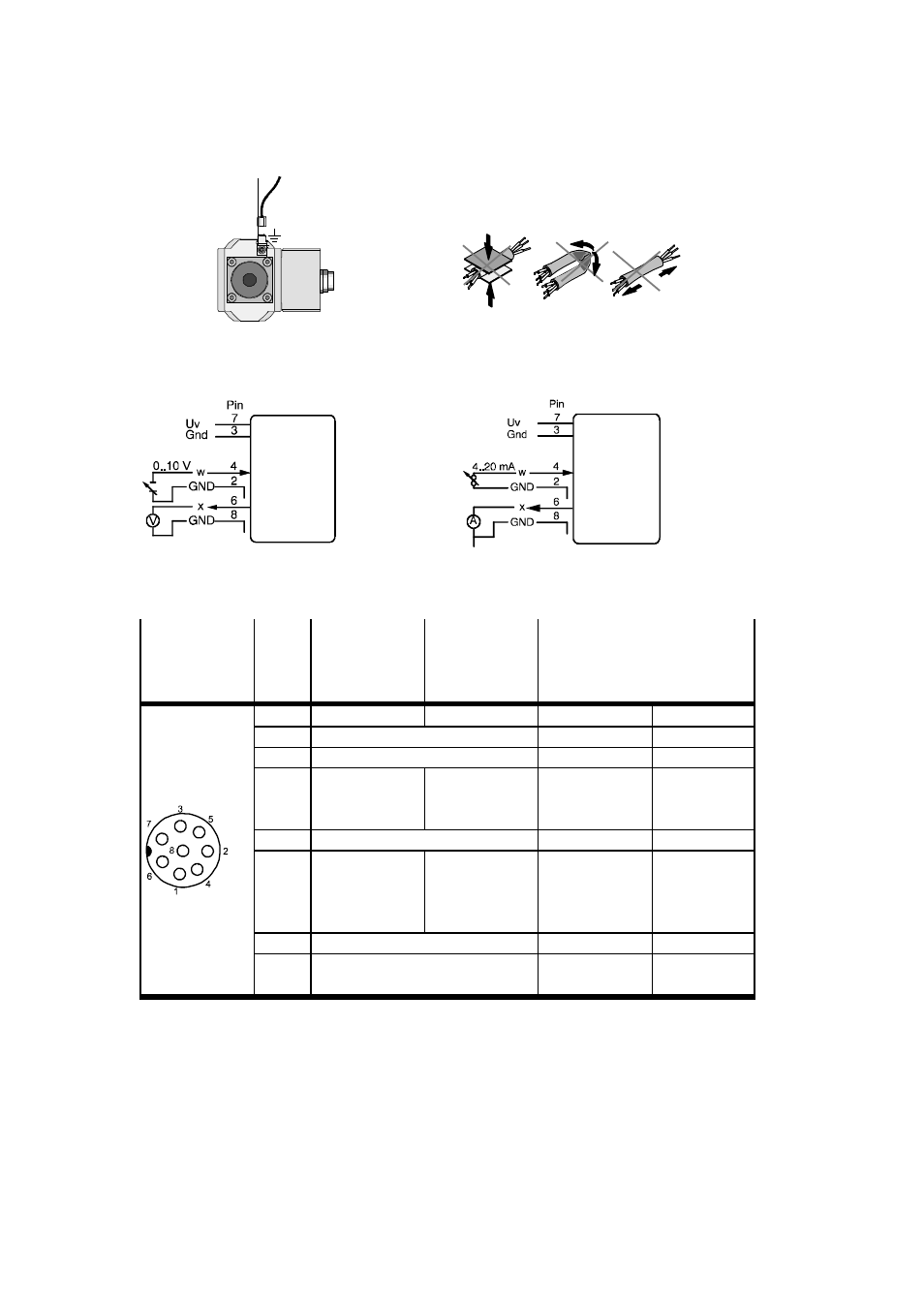

Подключите MPPES-…- с помощью кабеля согласно одной из схем подключения на Fig. 9 или
Fig. 10
Fig. 9
Вариант управления
по напряжению
Fig. 10
Вариант управления по
току
макс. 500 Ом
№ кон-
такта
Вариант управ-
ления по
напряжению
Вариант управ-
ления по току
Цвет кабеля при использова-
нии розетки с кабелем типа
KMPPE-… в соответствии с при-
надлежностями
1
–
–
WH
белый
2
1)
Заземление, заданное значение
1)
BN
коричневый
3
1)
Заземление, питание
1)
GN
зеленый
4
Заданное зна-
чение 0 … 10 В
пост. тока
Заданное
значение
4 … 20 мА
YE
желтый
5
–
GY
серый
6
Выход фактиче-
ского значения
0 … 10 В
пост. тока
Выход фактиче-
ского значения
4 … 20 мА
PK
розовый
7
Электропитание 24 В пост. тока
RD
красный
8
1)
Заземление, фактическое значе-
ние
1)
BU
синий
1)
Внутренняя связь
Tab. 2
