Страница 16: 4montering
MPPES
16
Festo – MPPES – 1304d Svenska
4
Montering
Mekanisk
•
Hantera MPPES-... så att det inte uppstår skador på de elekt-
riska anslutningarna.
Dessa skador leder till minskad
funktionssäkerhet

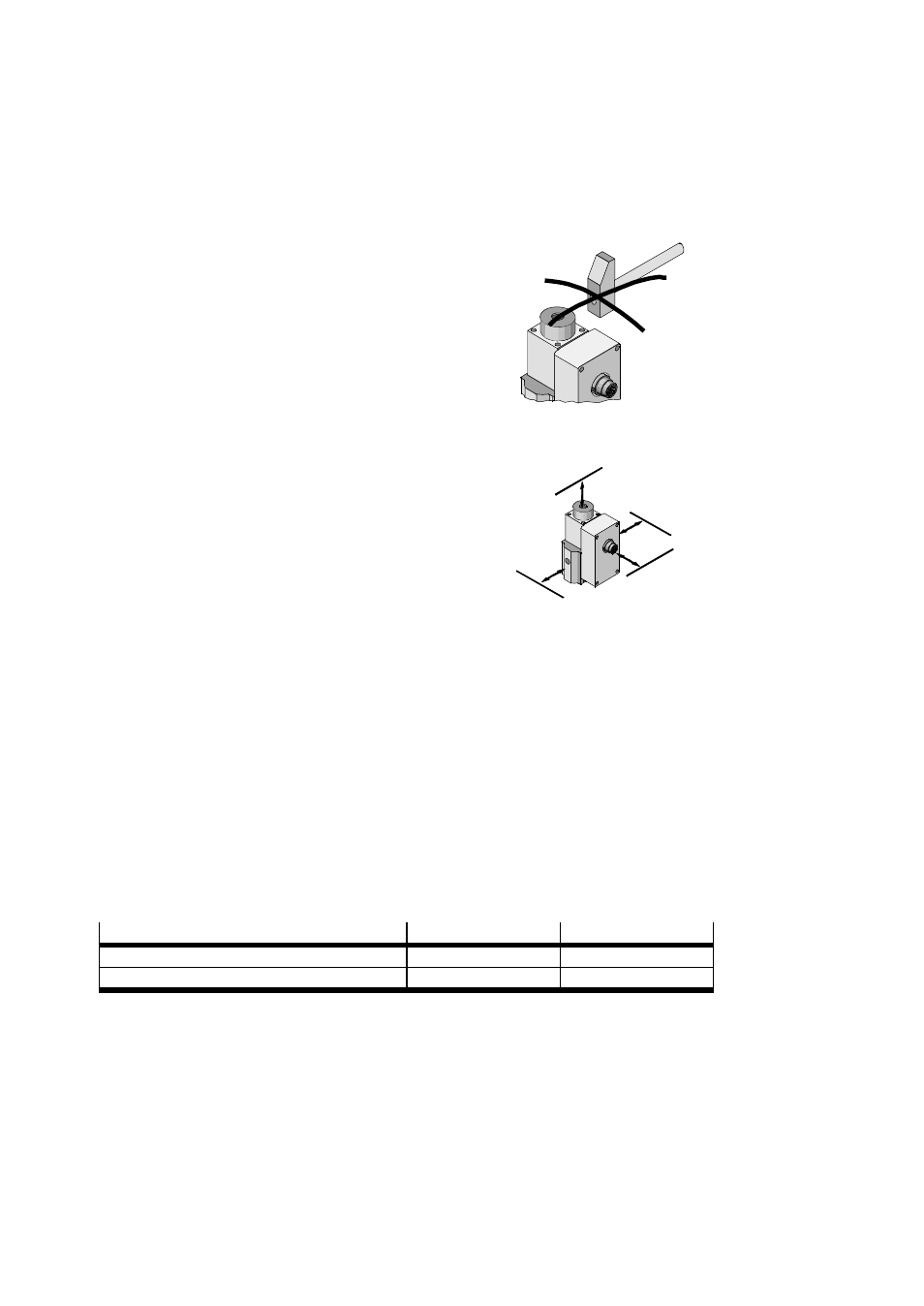

Fig. 5
•
Se till att det finns tillräckligt med utrymme för kabel- och
slanganslutningarna.
På så sätt undviks att anslutningskabeln böjs.
•
Placera MPPES-... så nära cylindern som möjligt.
På så sätt förbättras reglernoggrannheten och reaktions-
tiden blir kortare.
Fig. 6
•
För in skruvar för fastsättning i båda hålen
5.
•
Sätt fast MPPES-... på avsedd plats.
4.1
Pneumatisk
•
Ta bort förslutningselementen från tryckluftsanslutningarna.
•
Anslut slangar till följande anslutningar:
–
Tryckluftsanslutning
1
–
Arbetsluftsanslutning
2
•
Vrid in en ljuddämpare (
Tillbehör) i avluftningsanslutning
3.
4.1.1
Elektrisk
•
Läs på typskylten.
Följande ventilvarianter finns (
Tab. 13).
Beteckning på typskylten
MPPES-…-010
MPPES-…-420
Benämning
Spänningsvariant
Strömvariant
Elektriskt börvärde
DC 0 … 10 V
4 … 20 mA
Tab. 13
