MPPES

18

Festo – MPPES – 1304d Svenska

•

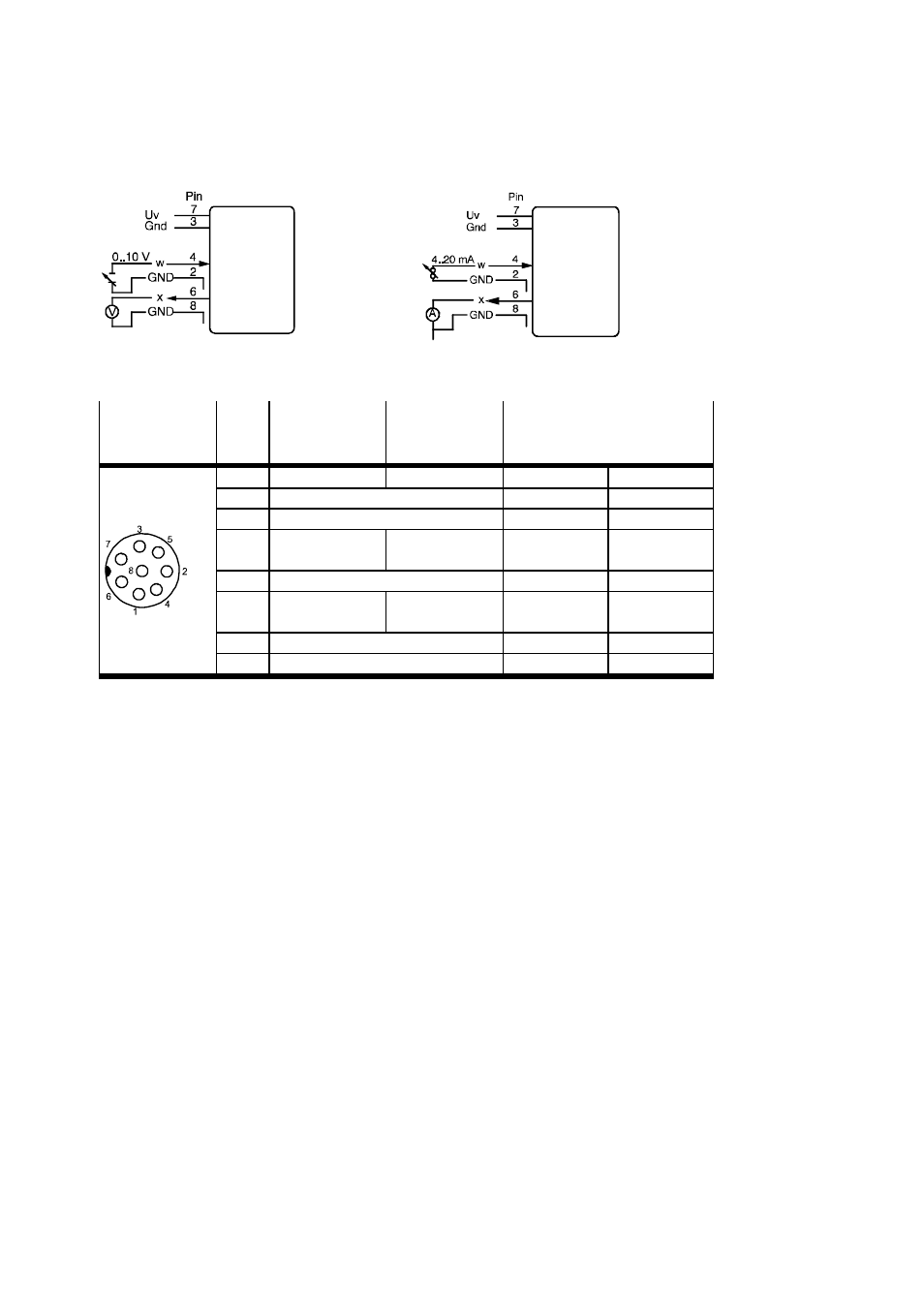

Koppla MPPES-…- enligt antingen anslutningsschema Fig. 9 eller Fig. 10

Fig. 9

Spänningsvariant

Fig. 10

Strömvariant

max. 500 Ω

Stiftnr

Spännings-

variant

Strömvariant

Kabelfärg när man använder

honkontakten med kabeltyp KM-

PPE-… enligt tillbehör

1

–

–

WH

Vit

2

1)

Gods börvärde

1)

BN

Brun

3

1)

Gods försörjning

1)

GN

Grön

4

Börvärde

DC 0 … 10 V

Börvärde

4 … 20 mA

YE

Gul

5

–

GY

Grå

6

Ärvärdesutgång

DC 0 … 10 V

Ärvärdesutgång

4 … 20 mA

PK

Rosa

7

DC 24 V-försörjningsspänning

RD

Röd

8

1)

Gods ärvärde

1)

BU

Blå

2)

Internt ansluten

Tab. 14
