Страница 3: 2принцип действия и применение
MPPES
Festo – MPPES – 1304d Русский
3
Русский – Pponopциoнaльный peryляtop Ēaвлeния
MPPES
1

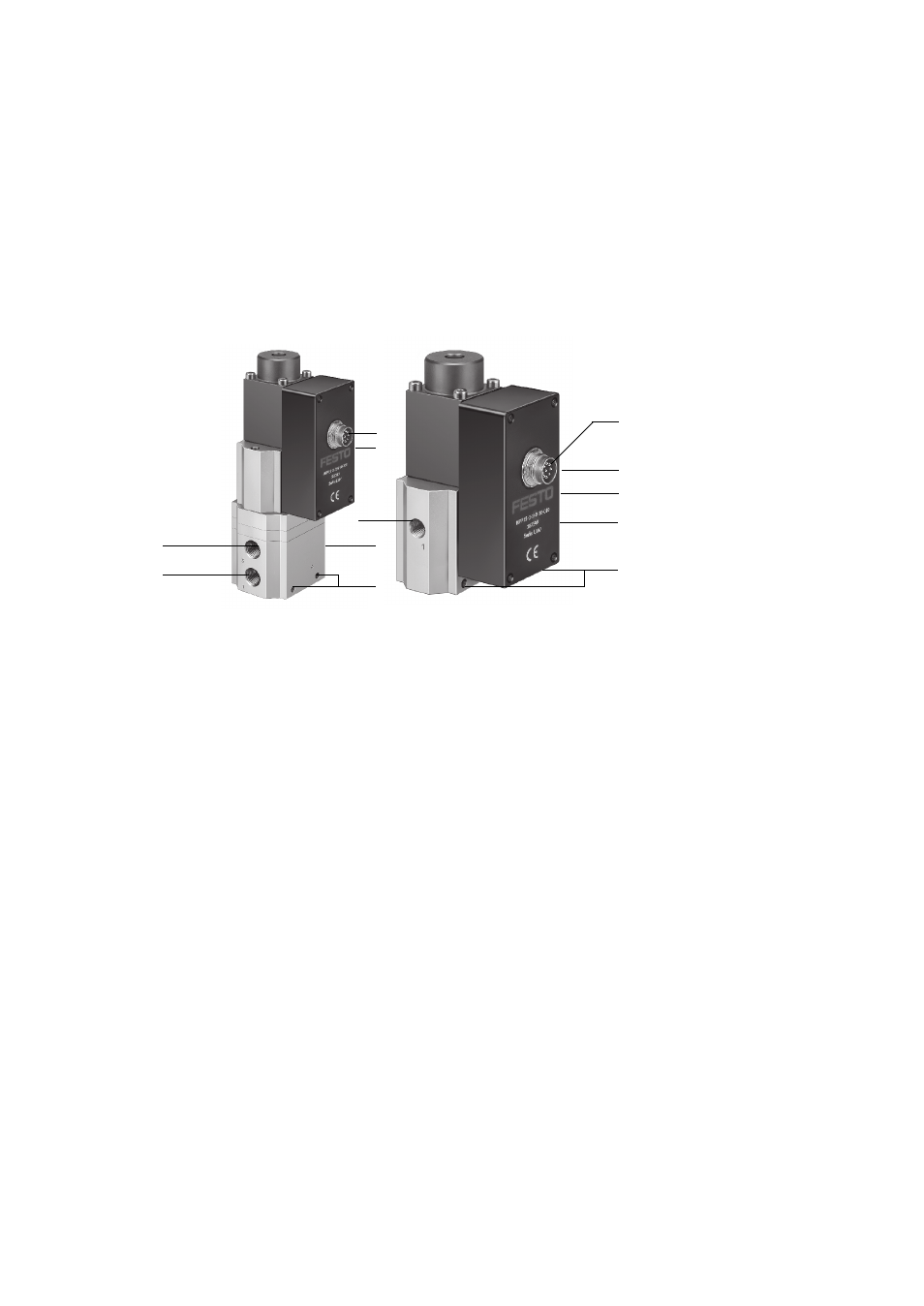

Элементы управления и точки подсоединения
2
3
4
5
6
1
5
2
3
4
6
1
1 Канал питания (вход давления)
2 Канал рабочего воздуха
(выход давления)
3 Канал выхлопа
4 Электрический разъем
5 Сквозные отверстия для крепления
6 Разъем функционального заземления (сза-
ди)
Fig. 1
2
Принцип действия и применение
Встроенный датчик давления измеряет давление в канале рабочего воздуха. Электронное
устройство регулирования сравнивает значение давления с заданным значением. В соответствии с
выходным давлением выдается аналоговый электрический сигнал. При отклонениях фактического
значения от заданного регулятор выполняет свою функцию до тех пор, пока выходное давление не
достигнет заданного значения.
MPPES-... предназначен для регулирования давления пропорционально задаваемому значению
электрического параметра.
