3. Монтаж и установка
Festo P.BE-CMMS-FHPP-DN-SW-RU ru 1103a 13
3. Монтаж и установка
3.1 Монтаж
Осторожно
Контроллер мотора перед монтажом вспомогательного модуля
следует отсоединить от всех токоведущих проводов. Следует
выдержать время ожидания, равное одной минуте, для полной
разрядки емкостей в контроллере мотора после отключения
подачи рабочего напряжения.
Осторожно
Необходимо следить за тем, чтобы при обращении со
вспомогательным модулем были приняты меры по защите от
электростатического разряда.
Специальной отверткой отвинчивается передний щиток над гнездом для модуля Ext1
на контроллере мотора. Затем вспомогательный модуль вставляется в открытое
гнездо для модуля так, чтобы плата вошла в боковые направляющие в гнезде. Он
вталкивается до упора. В результате передняя панель вспомогательного модуля
крепится на корпус контроллера мотора винтом с крестовым шлицем. Необходимо
следить за тем, чтобы передняя панель плотно прилегала к поверхности на лицевой
стороне, т.е. также имела токоведущий контакт с корпусом.
3.2 Установка
1 Контакт 1: V-
2 Контакт 2: CAN_L
3 Контакт 3: Drain / Shield
4 Контакт 4: CAN_H
5 Контакт 5: V+
6 Светодиод MNS

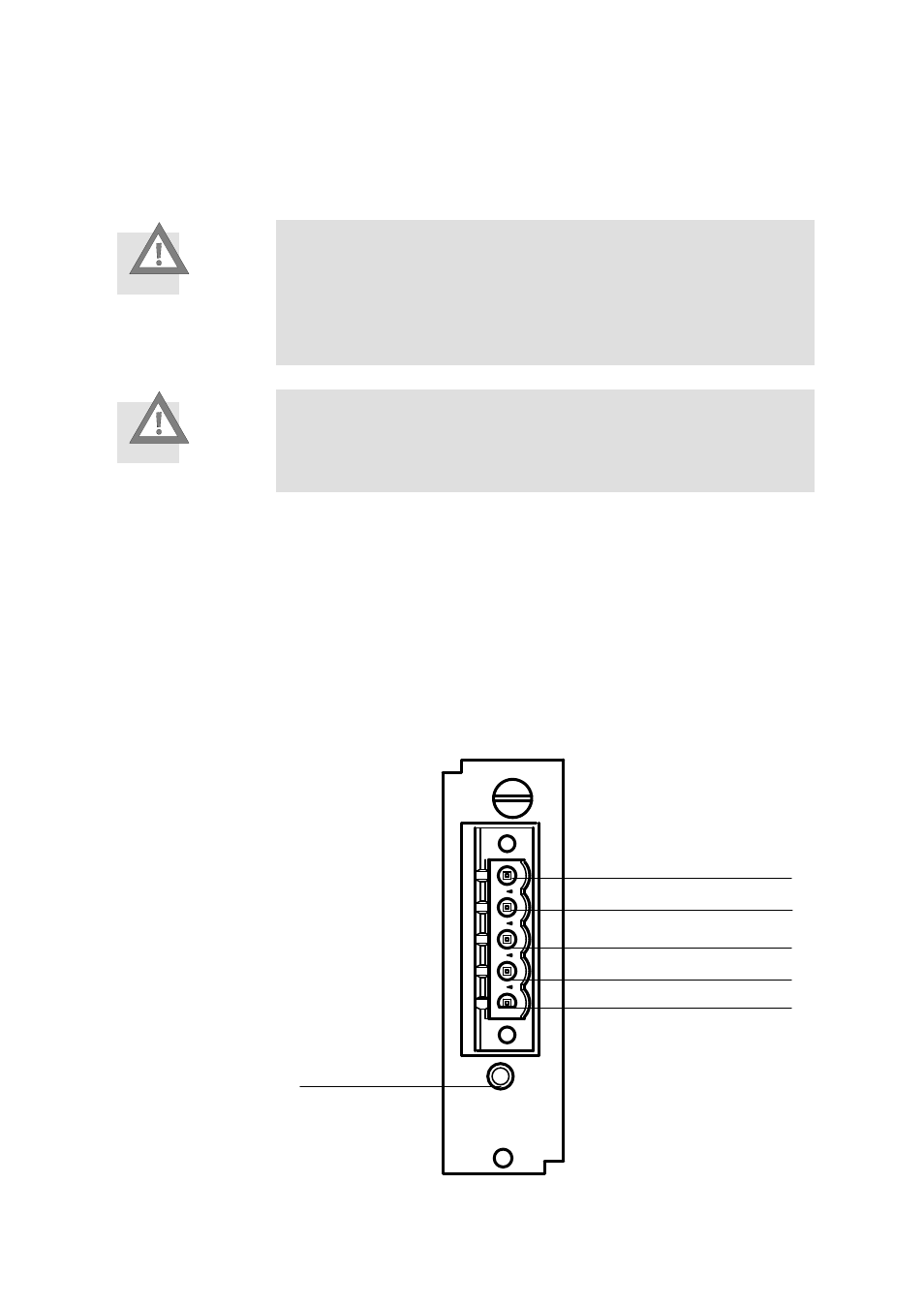

Рис. 3.1 Модуль DeviceNet — назначение контактов
5
4
3
2
1
6
