Для изделий с большой длиной рабочего хода:
S используйте промежуточные опоры (принадлежности).
На диаграммах в приложении «Графики» отображены прогибы, образующиеся в
зависимости от монтажного положения, расстояния между точками опоры и полезной
нагрузки;
S устанавливайте устройство таким образом,
чтобы избежать механического воздействия или
деформации
(плоскостность опорной поверхности: ≤ 0,2 мм).
При монтаже промежуточных опор:
S установите промежуточные опоры на DMES
согласно Рис. 6.
Для DMES-40/63: при наклоне вкладыши
промежуточных опор входят в паз по всей
длине профиля;
S равномерно затяните крепежные винты;
S убедитесь, что промежуточные опоры
расположены вне зоны перемещения
каретки.
При установке в вертикальном или наклонном положении:
Предупреждение
Опасность травмирования персонала и нанесения материального ущерба!
В случае поломки шпиндельной гайки (например, из-за износа) рабочая масса внутри
DMES может упасть.
S Проверьте, требуются ли дополнительные внешние меры предосторожности против
повреждений в результате поломки шпиндельной гайки (например, муфты
безопасности или срезаемые штифты).
S При превышении допустимого значения реверсивного зазора замените
шпиндельную гайку и, при необходимости, шпиндель.

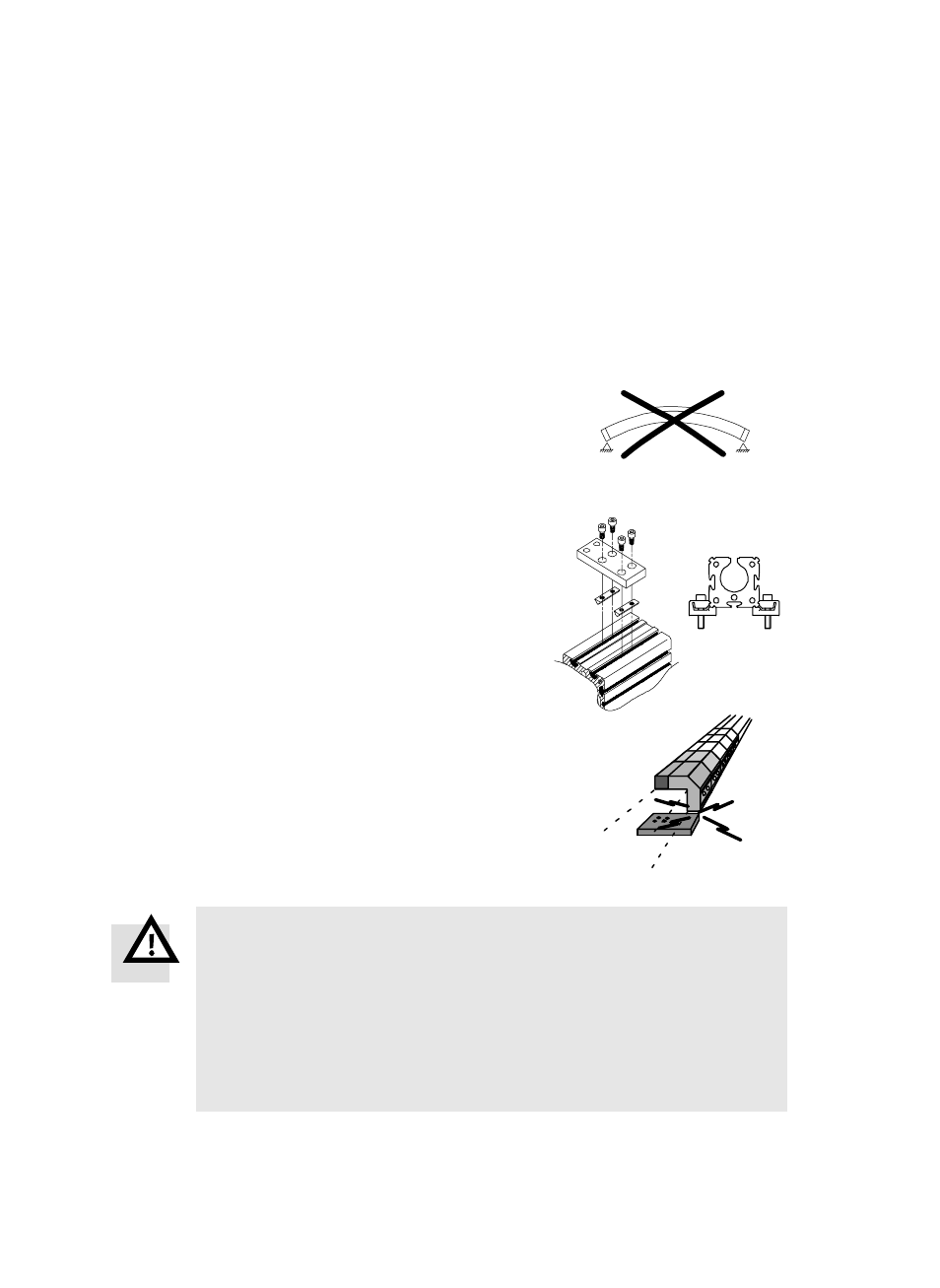

Рис. 5
Рис. 6
DMES-
18, 25
DMES-
40, 63
Рис. 7
