DMES

Festo DMES 0909c 中文

22

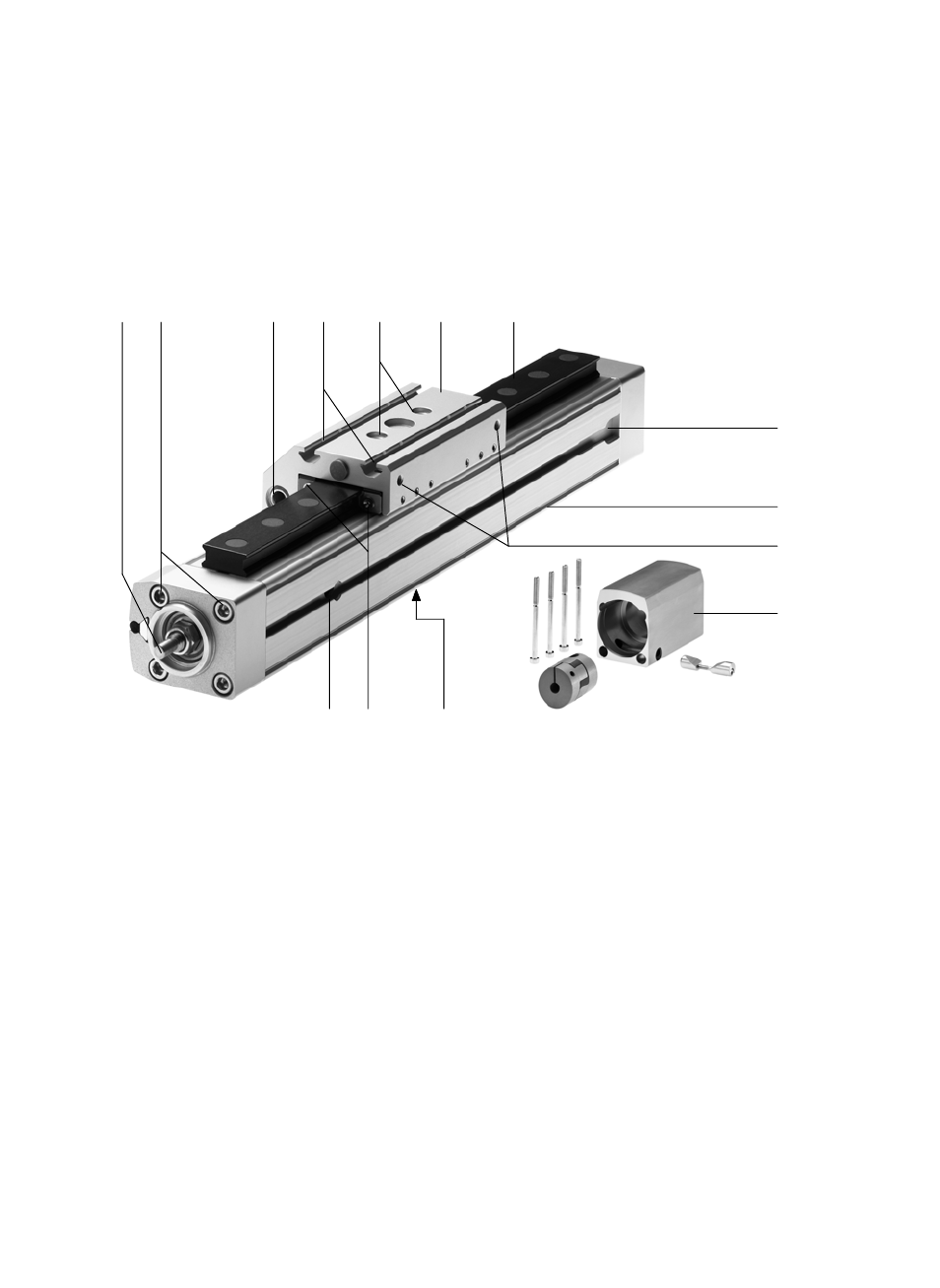

1

工作部件和接口

2

3

7

5

6

4

8

9

aJ

1

图 1

aB

aC

aA

aD

1

驱动轴

2

马达安装组件的安装螺纹
(DMES-25...-63)

3

随动滑块螺栓

4

用于固定工作载荷的槽 (DMES-25...-63)

5

带螺纹的定位沉头

6

滑块（随动滑块）

7

导轨

8

中间支撑件的角型材 (DMES-18，-25)

9

开关接线片的安装螺纹

aJ

马达安装组件（附件）

aA

用于接近开关的槽

aB

滚动导轨的注油嘴（仅 DMES-...-KF）

aC

丝杆螺母的润滑孔

aD

用于装入沟槽螺母的铣槽
(DMES-18，-25)
