DMES

Festo DMES 0909c Руский

4

1

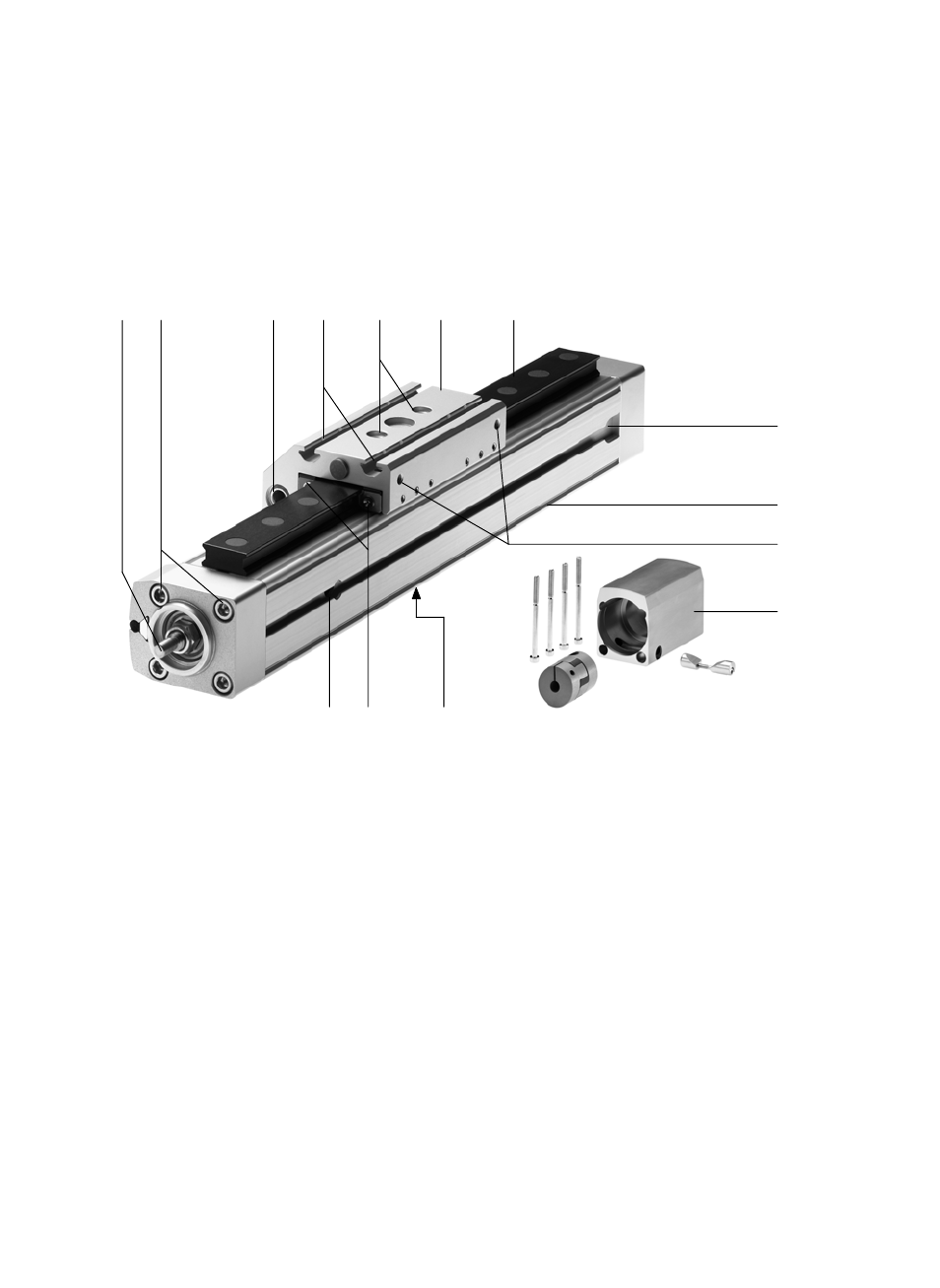

Рабочие элементы и присоединения

2

3

7

5

6

4

8

9

aJ

1

Рис. 1

aB

aC

aA

aD

1

Приводной вал

2

Крепежные резьбы для монтажного комплекта
мотора (DMES-25...-63)

3

Винты каретки

4

Пазы для крепления полезной нагрузки
(DMES-25...-63)

5

Центрующие резьбовые отверстия

6

Каретка

7

Направляющая

8

Угловой профиль для промежуточных опор
(DMES-18, -25)

9

Крепежные резьбы для флага переключения

aJ

Монтажный комплект мотора (принадлежности)

aJ

Паз для датчика положения

aB

Смазочные ниппели направляющей качения
(только DMES-...-KF)

aC

Отверстие для смазки шпиндельной гайки

aD

Выемка для вставки пазовых вкладышей
(DMES-18, -25)
