EGC-BS-KF, EGC-HD-BS
36 Festo – EGC-BS-KF, EGC-HD-BS – 1205d Svenska

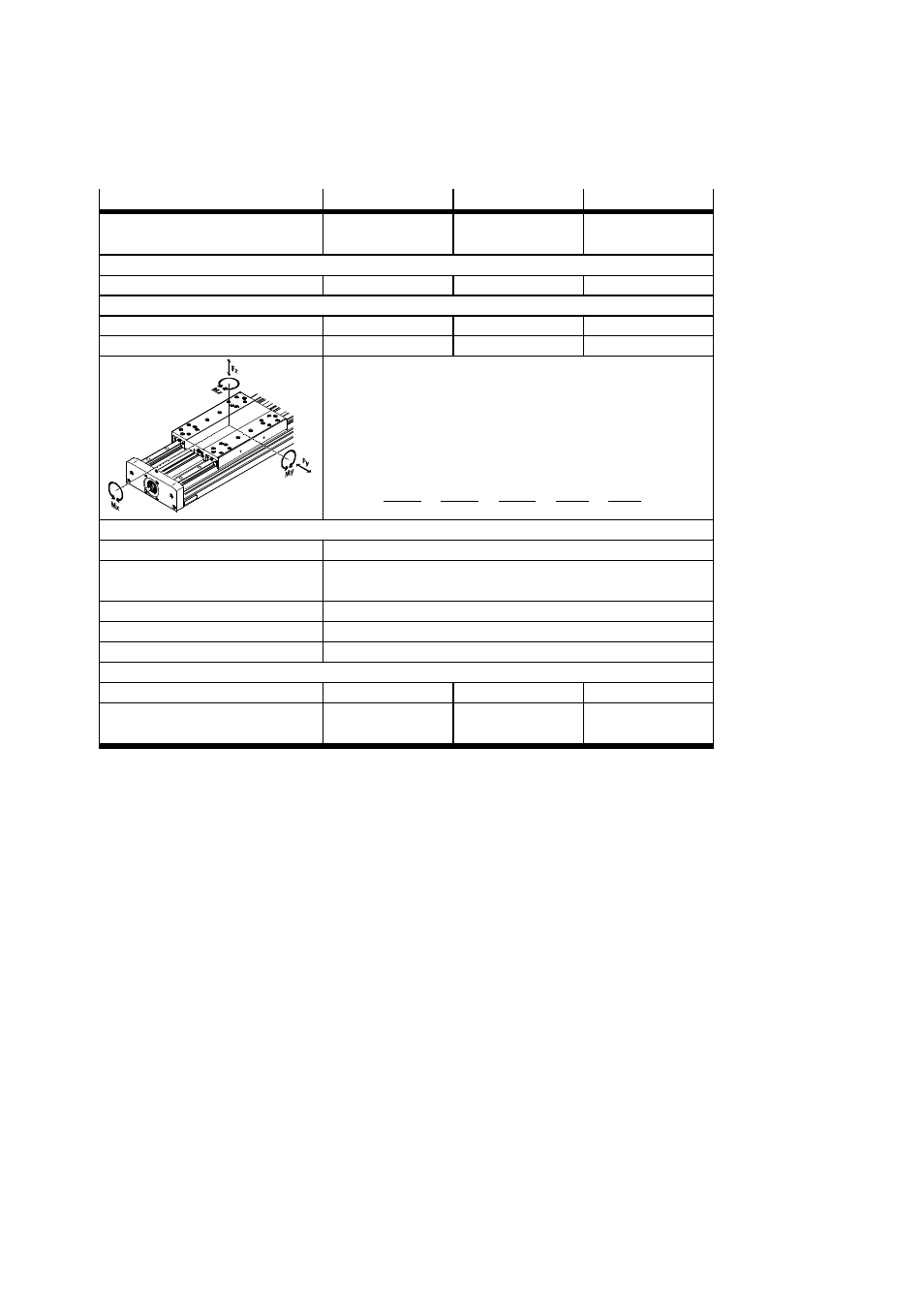

EGC-HD-...-BS
Storlek 125 160 220
Till. tvärkrafter på
drivaxeln
[N] 220 250 500
Tillåtna krafter på åkvagnen
Fy max = Fz max [N] 3 650 5 600 13 000
Tillåtna moment på åkvagnen
Mx max [Nm] 140 300 900
My max = Mz max [Nm] 275 500 1 450
Förutsättning för kombinerade belastningar:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Material
Profil, gavel, åkvagn Aluminium
Kullager, kulskruv, styrning,
skruvar
Stål
Täckband Polyuretan
Skyddskåpor Polyacetal
Buffert Nitrilgummi
Vikt
0-slag [kg] 4,12 7,21 19,14
per 100 mm
slaglängd
[kg] 0,9 1,39 2,5
Tab. 12
