EGC-BS-KF, EGC-HD-BS
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Svenska
27

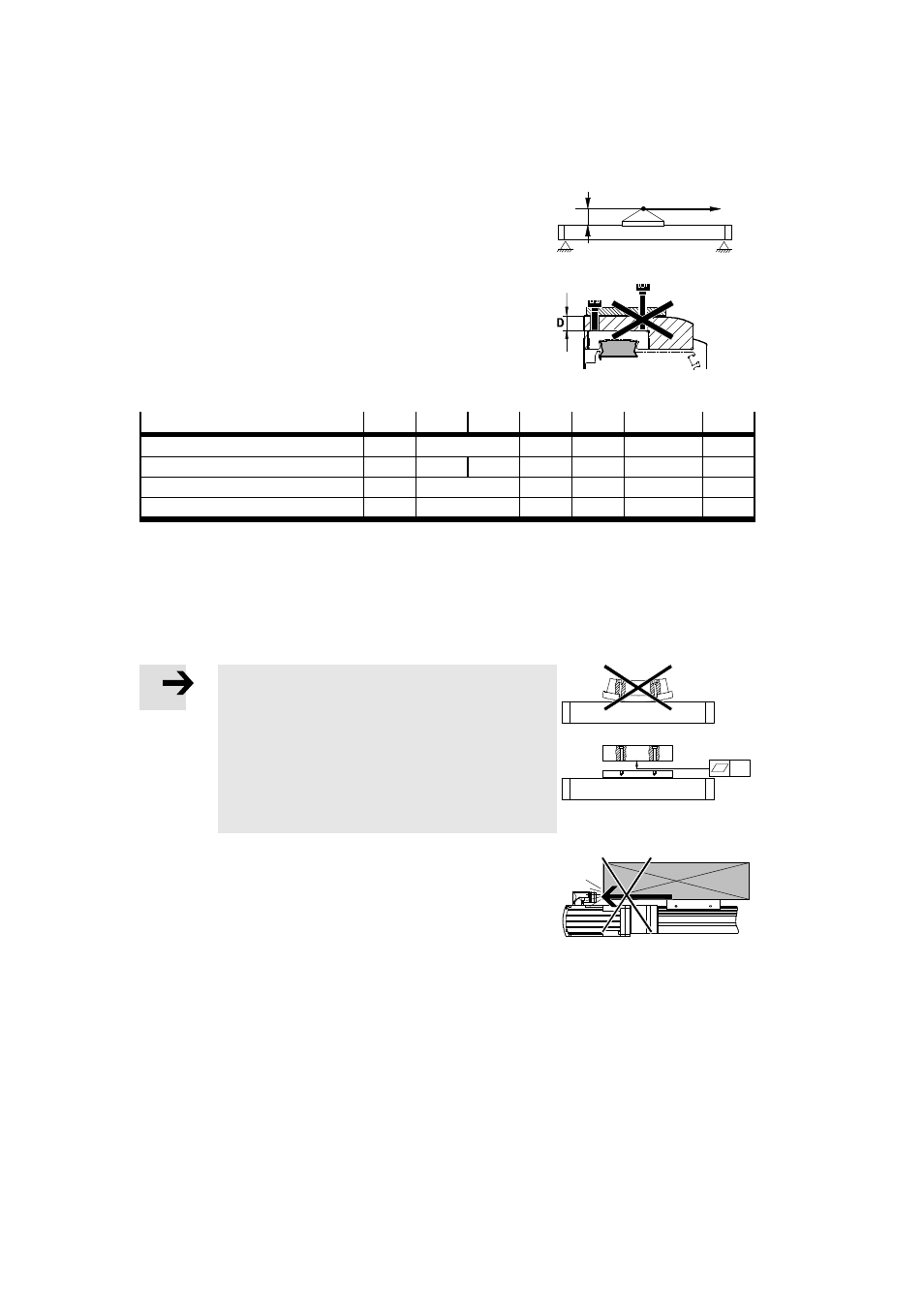

5.1.2
Montering av arbetslasten
•
Placera arbetslasten så att tippmomentet som uppstår ur
kraften F (parallellt med den rörliga axeln) och hävarmen “a”
förblir lågt.
Fig. 6
a
F
•
Fäst arbetslasten på åkvagnen med skruvar och
centreringshylsor.
•
Se till att det max. inskruvningsdjupet D inte överskrids.
Fig. 7
Storlek
70
80
120
125
160
185
220
Skruv (sidan/upptill)
M5
M5/M6
M5
M6
M6/M8
M6
Max. inskruvningsdjup D
[mm]
8,4
9,5
10
8,4
9,5
15
10
Centrering (H7)
[mm]
∅5
∅7/∅9
∅5/∅9 ∅9
∅9
∅9
Åtdragningsmoment
[Nm]
5,9
5,9/9,9
5,9
9,9
9,9/24
9,9
Tab. 3
Vid arbetslaster med egen styrning:
•
Justera styrningarna för arbetslast och EGC så att de är helt parallella.
På så sätt undviker man att styrningen överbelastas och slits onormalt.
Vid hårda och styva arbetslaster (t.ex. stål):
Information
Om aluminiumåkvagnen böjs mot en krökt arbetslast
minskar styrningens livslängd.
•
Se till att arbetslastens monteringsyta har en
jämnhet på ≤ 0,01 mm.
Om en extra åkvagn används måste eventuella
höjdskillnader utjämnas.
Fig. 8
t
Vid arbetslast med utskjutning i åkvagnens längdriktning:
•
Se till att arbetslasten inte slår mot motorn.
Fig. 9
