EGC-BS-KF, EGC-HD-BS
22
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Svenska
1

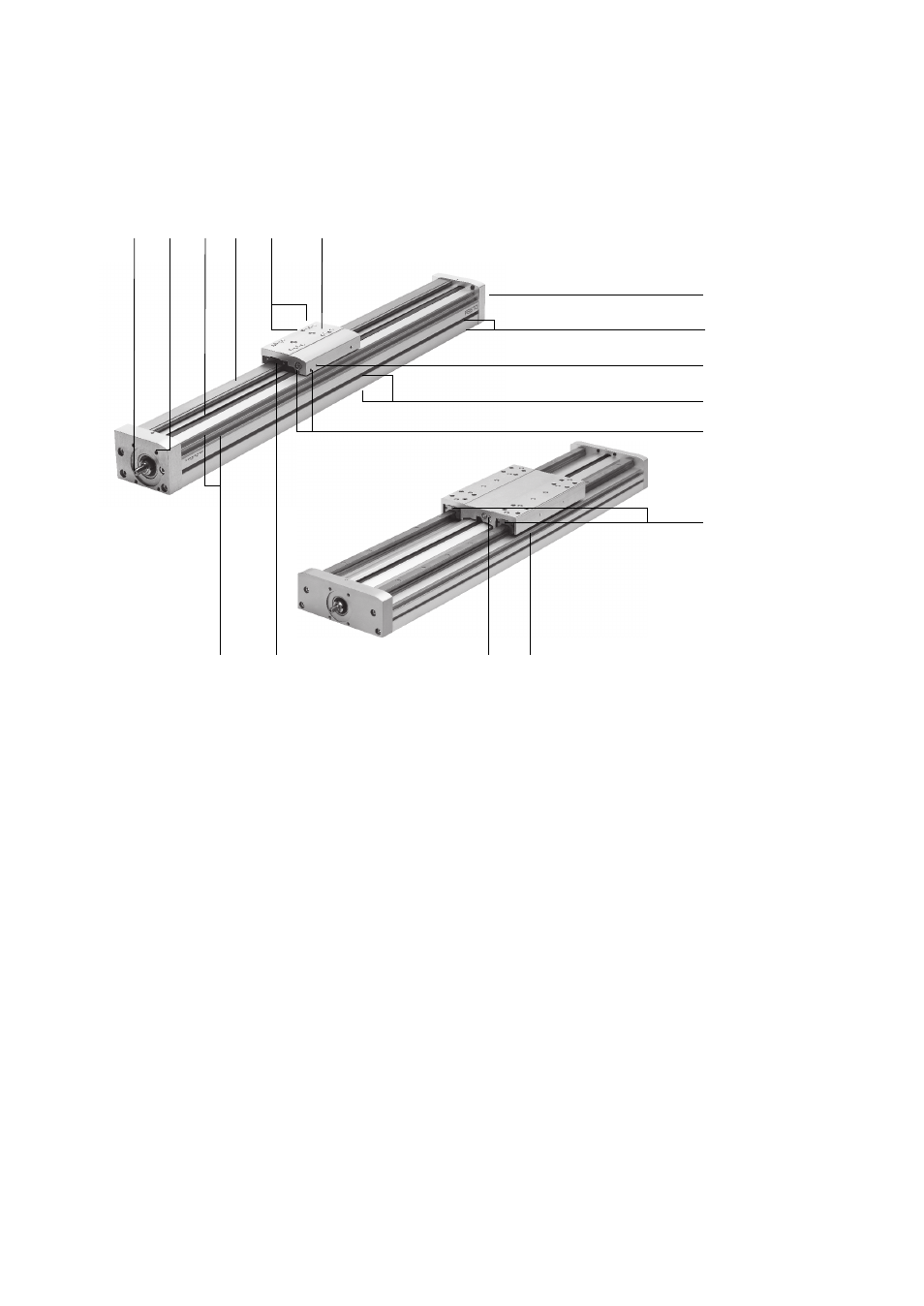

Manöverdon och anslutningar
EGC-...-BS-KF
EGC-HD-...-BS
4
1
2
3
5
6
7
8
9
aJ
aA
aB
aB
aA
aC
aC
1 Drivaxel
2 Gänga för motormonteringssats
3 Täckband
4 Styrskena (2x för EGC-HD-...-BS)
5 Gänga och centreringar för fastsättning av
nyttolast
6 Åkvagn
7 Gänga och centreringar för fotfäste
(inte för EGC-HD-...-BS)
8 Yta för profilfäste
9 Gänga för givarkam (tillval)
(på båda sidor för EGC-HD-...-BS)
aJ spår för montering med spårmutter och till-
behör
aA smörjnippel för kulskruv
(gängat hål för en alternativ smörjnippel: på
sidan för EGC-...-BS-KF,
på framsidan för EGC-HD-...-BS)
aB spår för lägesgivare
(på båda sidor för EGC-HD-...-BS)
aC smörjhål för rullstyrning (på båda sidor, 2x
EGC-...-BS-KF, 4x EGC-HD-...-BS)
Fig. 1
