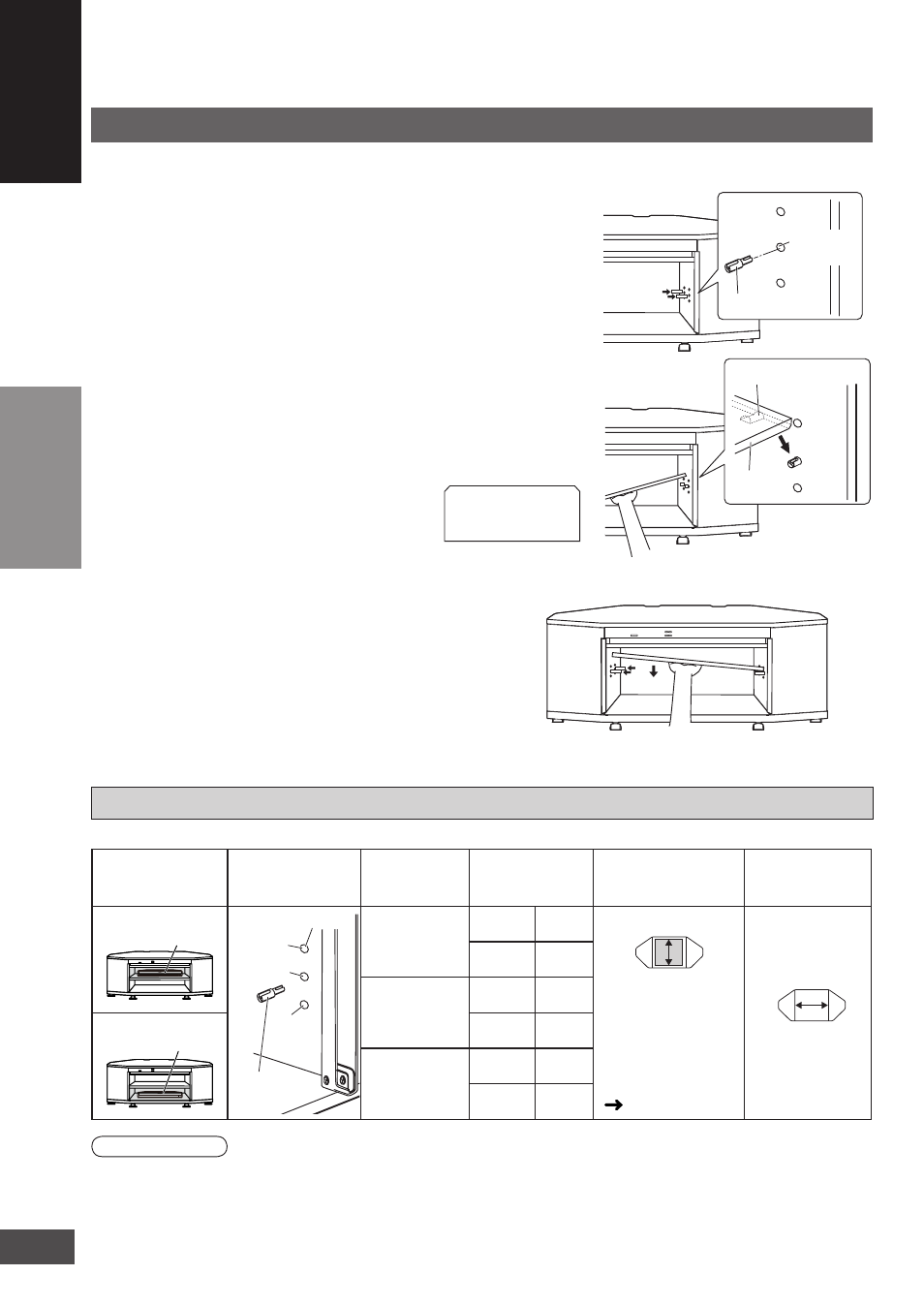

Установка и сборка тумбы
Установка полки
Вставьте 2 кронштейны для
полок (входят в комплект) в
предназначенные для них отверстия с
одной стороны.
Установите полку (входит в комплект)
под наклоном и закрепите ее, надев
пазы полки на кронштейны для полок.
• При установке полки приподнимите
ту ее сторону, где вставлены
Кронштейны для полок.
Удерживая полку, вставьте 2 кронштейны
для полок в предназначенные для них
отверстия с другой стороны.
Расположите полку горизонтально.
• Высоту полки можно настроить на 3 различных
уровнях (высокий, средний, низкий).
• Чтобы поднять или опустить полку, установите
кронштейн стеклянной полки в другие отверстия.
• Если вы не устанавливаете полку, уберите
Кронштейны для полок, чтобы они не потерялись.
1
2
Кронштейны для полок
Отверстие для
кронштейна
(Полка)
Задняя часть
Передняя часть
Паз (под полкой)
Полка
3
размеры в миллиметрах (мм)
Положение
установки
Положение отверстия
для кронштейна
Положение
кронштейны
для полок
Высота отсека
Максимальная
глубина для
установки аппаратуры
Ширина отсека
Верхняя полка A
Кронштейны
для полок
Отверстие для кронштейна
Высокий
Средний
Низкий
Высокий
A 95 (Вид сверху)
340
Если глубина
устанавливаемой
аппаратуры составляет
280 мм или более,
удалите прорезанные
окошки (большое окно).
(
стр. 9)
580
B 147
Средний
A
125
Нижняя полка B
B 117
Низкий
A 155
B 87
Примечание
• Не устанавливайте аппаратуру весом более 12 кГ на верхнюю полку A и нижнюю полку B.
• См. стр. 11 по 13, где описывается подключение другой аппаратуры.
• Если установить записывающую аппаратуру на верхней полке (Верхняя полка A), могут возникать помехи изображения.
Если это происходит, установите его на нижней полке (Нижняя полка B).
• В зависимости от устанавливаемой аппаратуры кабели могут не подключаться. Для установки аппаратуры поднимите
или опустите полку до нужной высоты, чтобы кабели могли пройти через прорезанные окошки.
Аппаратура, устанавливаемая на полку
Удалите ленту, фиксирующую кронштейн стеклянной полки и откройте кронштейн стеклянной полки.
