УКРАЇНСЬКА

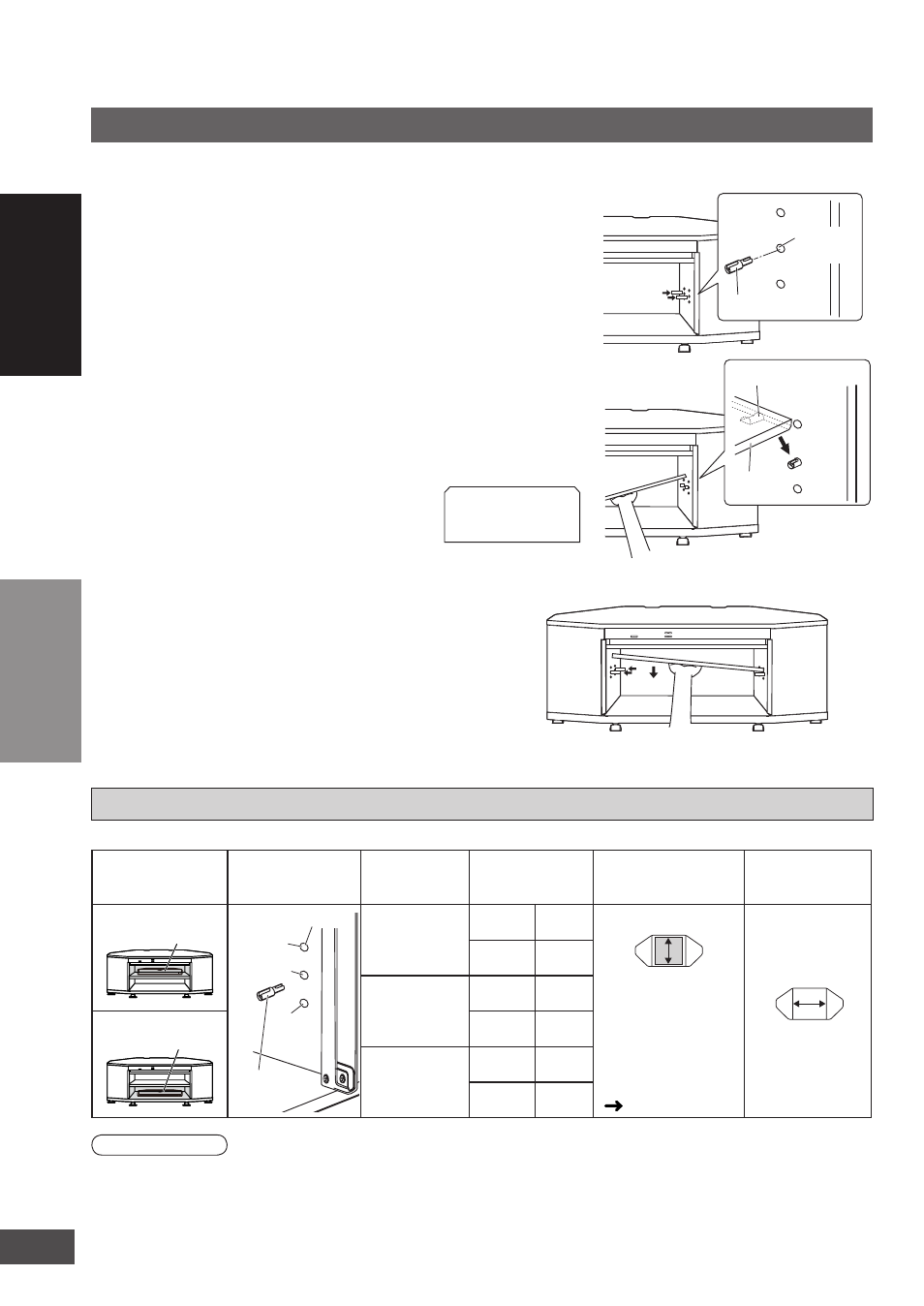

Монтаж і складання рами
Монтаж полиці
Вставте 2 кронштейни полиці (входять
до комплекту) у призначені для них
отвори з одного боку.
Установіть полицю (входить до
комплекту) під нахилом й закріпіть
її, надягнувши пази полиці на
кронштейни полиці.
• Під час встановлення полиці
підніміть ту її сторону, де вставлені
кронштейни.
Утримуючи полицю, вставте 2
кронштейни полиці в призначені для
них отвори з іншого боку. Розташуйте
полицю горизонтально.
• Висоту полиці можна відрегулювати відповідно
до 3 різних рівнів (високий, середній, низький).
• Висоту полиці регулюють, вставляючи
кронштейни полиці в інші отвори для них.
• Якщо полиця не монтується, зберігайте
кронштейни полиці у надійному місці.
1
2
Кронштейни полиці
Отвір для
кронштейна
(Полиця)
Задня частина
Передня частина
Паз (під полицею)
Полиця
3
одиниця виміру (мм)
Положення
Положення отвору
для кронштейна
Положення
кронштейна
полиці
Висота
відділення
Максимальна
глибина
обладнання
Ширина
відділення
Верхня поличка A
Кронштейни
полиці
Отвір для кронштейна
Високий
Середній
Низький
Високий
A 95 (Вигляд зверху)
340
Якщо глибина
встановлюваного
обладнання становить
280 мм або більше,
видаліть прорізане вікно
(велике вікно).
(
стор. 9)
580
B 147
Середній
A 125
Нижня поличка B
B 117
Низький
A
155
B 87
Примітка
• Не ставте пристроїв вагою понад 12 кг на верхню поличку A і нижню поличку B.
• Див. стор. 11 до 13, де описується підключення іншого обладнання.
• Якщо на полицю (Верхня поличка A) поставити записуюче обладнання, це може призвести до перешкод під час
відтворення зображення. Якщо це відбувається, поставте його на полицю основи (Нижня поличка B).
• Залежно від встановлюваного обладнання кабелі можуть не підключатися. Щоб встановити обладнання підніміть або
опустіть полицю до потрібної висоти, щоб кабелі могли пройти крізь прорізані вікна.
Обладнання, яке ставиться на поличці
Видаліть стрічку, що фіксує склотримач й відкрийте склотримач.
Підключення
Монтаж
і
складання
рами
