Страница 12: Русскийрусский, Подключение
12
12
VQT2R74
РУССКИЙРУССКИЙ
OPTICAL 2
OPTICAL 1
Цифровой выход
аудио (оптический)

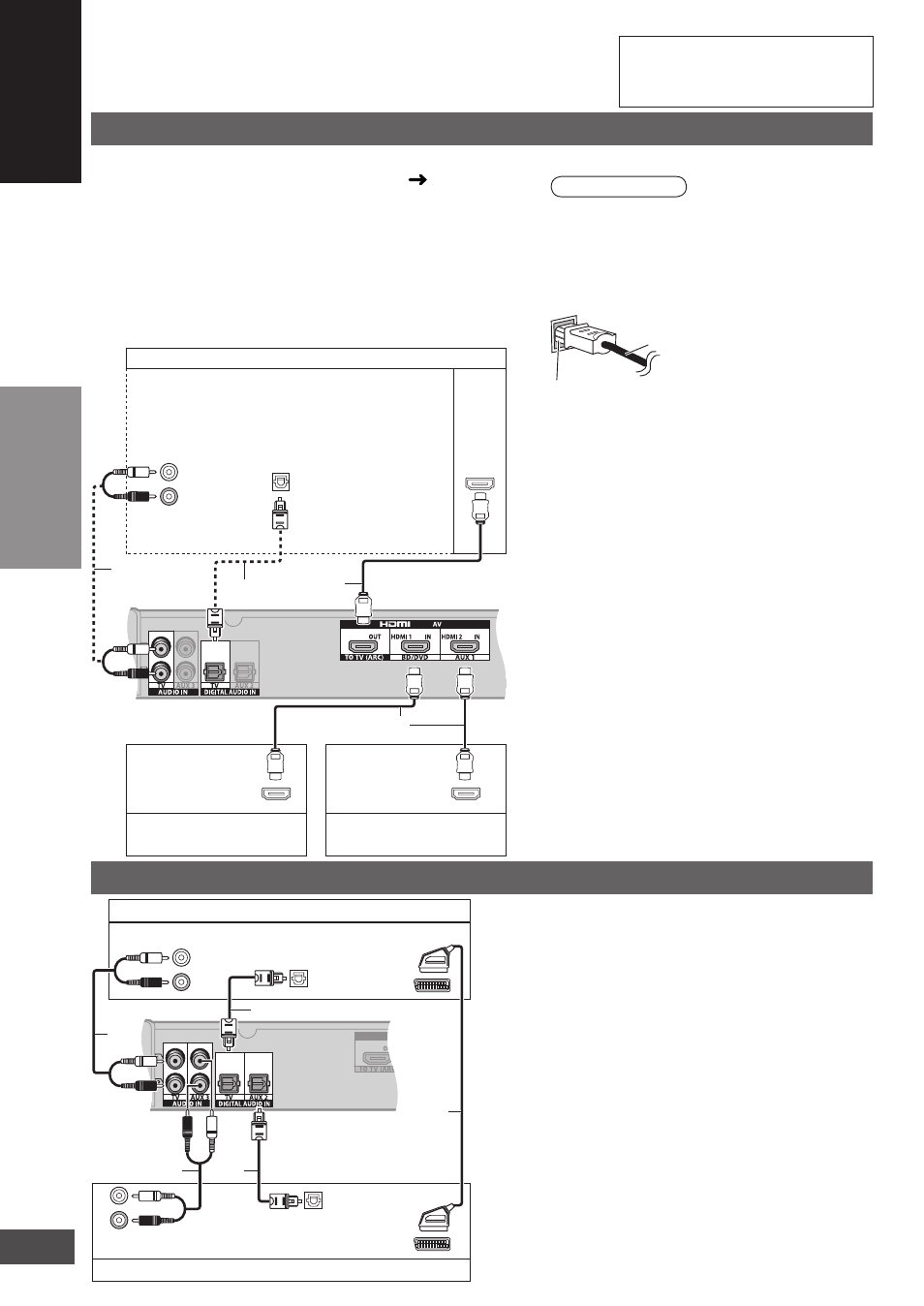

Подключение домашнего кинотеатра
• Перед выполнением любых подключений
выключайте все компоненты.
• При подключении аппаратуры руководствуйтесь
соответствующими инструкциями по эксплуатации.
Подключение аппаратуры без разъема HDMI (DVD плеер, видеомагнитофон, и т.д.)
DVD плеер, видеомагнитофон, телевизионная приставка,CD плеер и т.д.
Если задействован оптический разъем цифрового
выхода, используйте соединение A.
Если оптический разъем цифрового выхода не
задействован, используйте соединение B.
Для подключения DVD рекордера со встроенным видеомагнитофоном
обратитесь к инструкции по эксплуатации данной аппаратуры.
A
Волоконно-оптический кабель
(приобретается отдельно)
B
Звуковой стереокабель (приобретается отдельно)
C
21-штырьковый кабель SCART
(приобретается отдельно)
• Для получения информации о подключении
сетевого шнура переменного тока см. стр. 11.
Выход аудио
Подключение
домашнего
кинотеатра
Подключение
Подключение аппаратуры с разъемом HDMI (телевизор, DVD рекордер и т.п.)
Простое подключение с помощью ARC (Audio
Return Channel (Обратный аудиоканал)) (
ниже):
Стандартная настройка требует 2 кабеля для
соединения системы и телевизора: Кабель HDMI
и волоконно-оптический или стереофонический
кабель. Теперь благодаря технологии ARC для
подключения к ARC-совместимому телевизору вам
понадобится только 1 кабель HDMI.
Рекомендуемый кабель HDMI является ARC-
совместимым.
A
Кабель HDMI (приобретается отдельно)
Примечание
•
При подключении ARC-совместимого телевизора соедините разъем [HDMI OUT
TO TV (ARC)] данной системы с входным разъемом HDMI телевизора (ARC-
совместимым). (Если телевизор оснащен ARC-совместимыми и несовместимыми
разъемами, выполните подключение к ARC-совместимому входному разъему HDMI.)
B
Волоконно-оптический кабель (приобретается отдельно)
Подключение волоконно-оптического кабеля
Не сгибайте кабель под острым углом.
Форма и положение штекера должны соответствовать разъему.
C
Звуковой стереокабель (приобретается отдельно)
Если подключение B невозможно, сделайте подключение C.
Если сделаны оба подключения, подключение B имеет
приоритет над подключением C.
• Для получения информации о подключении
сетевого шнура переменного тока см. стр. 11.
ARC (Audio Return Channel (Обратный аудиоканал))
Данная функция добавлена к HDMI версии 1.4.
Благодаря этому посылаются цифровые
аудиосигналы от входного разъема HDMI телевизора
и т.д. на выходной разъем HDMI данной системы.
• Для получения информации об ARC-совместимости подключенного
телевизора обратитесь к инструкции по эксплуатации телевизора.
Примечания о кабеле HDMI
• Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.
Рекомендуемые запасные части:
RP-CDHS15 (1,5 м),RP-CDHS30 (3,0 м),
RP-CDHS50 (5,0 м), и т.д.
• Используйте кабели HDMI большой пропускной способности, на
которых есть логотип HDMI (как показано на обложке).
• Рекомендуется использовать кабели HDMI большой пропускной
способности для воспроизведения сигнала (1080p).
OPTICAL 2
OPTICAL 1
TV (Телевизор)
Это соединение необходимо для подключения
телевизора, несовместимого с ARC.
Оно важно для наслаждения звучанием телевизора.
Цифровой выход
аудио (оптический)
Вход
HDMI
A
C
B
A
Выход видео/
аудио HDMI
Выход видео/
аудио HDMI
Плеер дисков Blu-ray/DVD
рекордер и т.д.
Вторая HDMI-совместимая
аппаратура
Усилитель
L
R
Выход аудио
A
B
C
A
L
R
L
R
AV IN
AV
B
TV (Телевизор)
Цифровой выход
аудио (оптический)
Усилитель
Выход аудио
