Руководство по органам управления, Настоящая система (тумба), Русский – Инструкция по эксплуатации Panasonic SC-HTX500
Страница 5: Усилитель, Панель управления, Вид спереди/вид сзади
5
5
VQT2R74
РУССКИЙ
Усилитель
L
R
Клеммная
колодка
Разъем
SRD
VOLUME
CLEAR-MODE
DIALOG
INPUT
SELECTOR

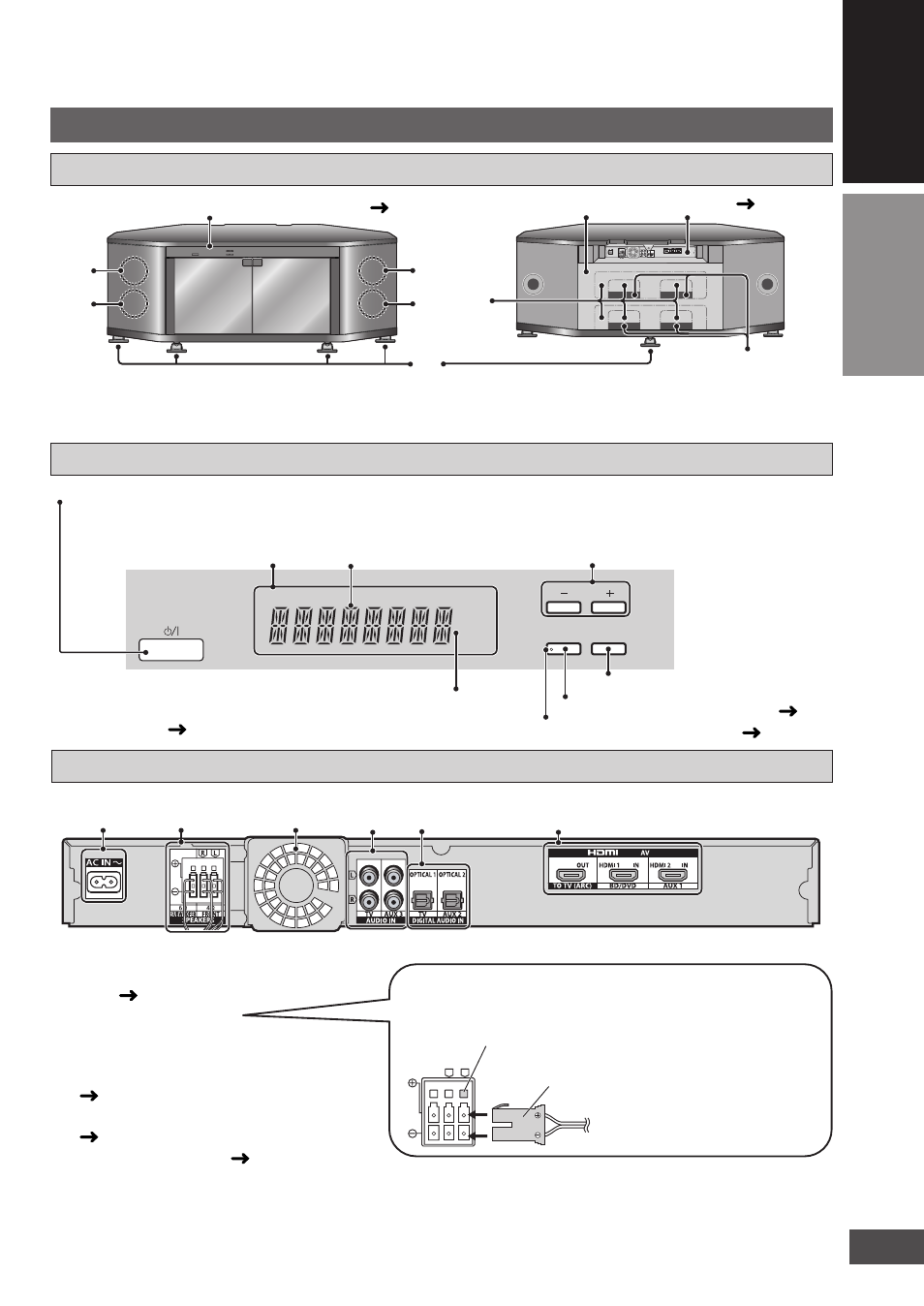

Настоящая система (тумба)
Руководство по органам управления
Панель управления
OPTICAL 1 OPTICAL 2
Вид спереди
Вид сзади
1
Передний динамик (левый) 2Передний динамик (правый) 3Сабвуфер
4
Ролики/Упоры под ролики 5Задняя панель 6Прорезанные окошки 7Отверстия
1
3
2
3
4
5
6
Панель управления (
ниже)
Усилитель (
ниже)
Дисплей
Загорается при использовании «CLEAR-MODE DIALOG» (
ctp. 15)
Селектор входов «INPUT SELECTOR»
Для регулировки громкости
Когда поступает цифровой сигнал объемного
звучания или используются звуковые
эффекты (
ctp. 15)
7
1
2
3
4
5
6
Разъемы динамиков
Если разъемы отключились, при подключении
руководствуйтесь иллюстрацией внизу.
Штекеры имеют цвет, такой же, как у
разъема, их можно подключить только
в одном положении.
Вставьте каждый штекер в разъем того
же цвета полностью, до щелчка.
1
Разъем входа питания переменного
тока (
стр. 11)
2
Разъемы динамиков
3
Выходное отверстие (вентилятор
охлаждения)
4
Разъем AUDIO IN (аналоговые)
(
стр. 11, 12)
5
Разъемы DIGITAL AUDIO IN
(
стр. 12, 13)
6
Разъемы HDMI AV (
стр. 12)
Вид спереди/Вид сзади
Для использования «CLEAR-MODE DIALOG» (
ctp. 15)
Дисплей для общей информации
Включатель питания standby/on (
8)
Нажмите включатель, чтобы переключить aппapaт из режима “включено” в режим ожидания и наоборот.
B pежимe ожидания aппapaт тем не менее потpебляет небольшое количество электpоэнеpгии.
Руководство
по
органам
управления
Перед
использованием
