12
VQT2R74
УКРАЇНСЬКА
OPTICAL 2 OPTICAL 1
Підключення домашнього кінотеатру • Перед підключенням вимкніть
усе обладнання.
• Щоб підключити обладнання,
читайте відповідні інструкції.
Підключення обладнання без гнізда HDMI (записуючий пристрій DVD, відеомагнітофон тощо)
Якщо задіяне оптичне гніздо цифрового
виходу, використовуйте з’єднання A.
Якщо оптичне гніздо цифрового виходу не
задіяне, використовуйте з’єднання B.
Для підключення DVD рекордера з
вбудованим відеомагнітофоном зверніться до
інструкції з експлуатації цього обладнання.
A Оптоволоконний кабель
(не включено)
B Стереофонічний кабель
(не включено)
C 21-піновий кабель Scart
(не включено)
• Для отримання інформації про підключення
мережевого кабелю змінного струму див. стор. 11.
DVD-плеєр, відеомагнітофон, STB, CD-плеєри тощо.
TV (телевізор)
Цифровий
аудіовихід (оптичний)
Аудіовихід
Підсилювач
Підключення
домашнього
кінотеатру
Підключення
38

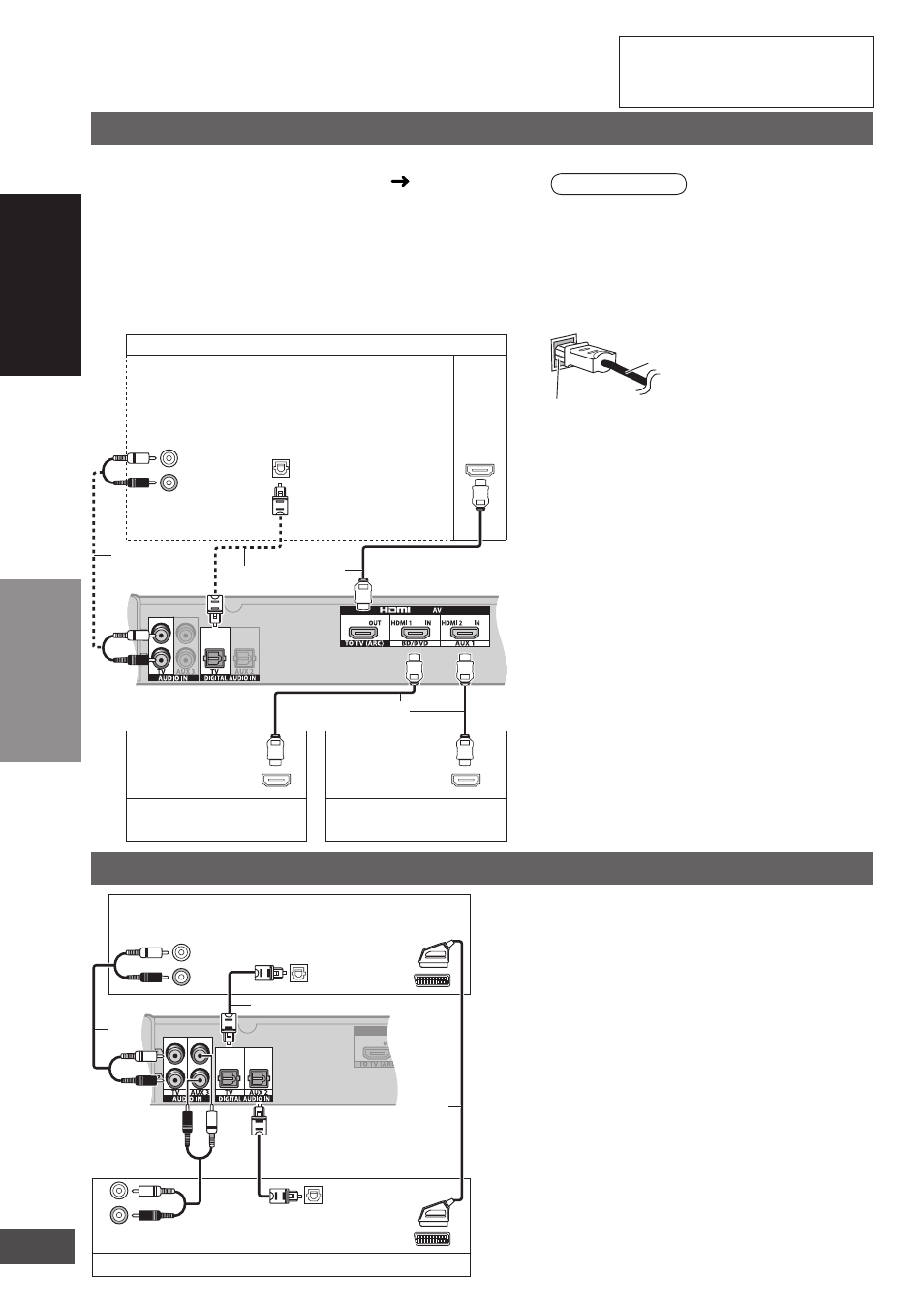

Підключення обладнання через гніздо HDMI (телевізор, записуючий пристрій DVD тощо)
Просте підключення за допомогою ARC (Audio
Return Channel (Зворотний аудіоканал)) (
нижче):
Стандартне підключення вимагає 2 кабелі для
з’єднання системи й телевізора: кабель HDMI і
волоконно-оптичний або стереофонічний кабель.
Тепер завдяки технології ARC для підключення до
ARC-сумісного телевізора вам знадобиться тільки 1
кабель HDMI.
A Кабель HDMI (не включено)
Примітка
• При підключенні ARC-сумісного телевізора з’єднайте гніздо
[HDMI OUT TO TV (ARC)] цієї системи з вхідним гніздом HDMI
телевізора (ARC-сумісним). (Якщо телевізор обладнаний ARC-
сумісними й несумісними гніздами, здійсніть підключення до
ARC-сумісного вхідного гнізда HDMI.)
B Оптоволоконний кабель (не включено)
Підключення оптоволоконного кабеля
Не згинайте кабель під гострим кутом.
Подивіться на форму і правильно вставте у гніздо.
C Стереофонічний кабель (не включено)
Якщо підключення B неможливо, здійсніть підключення C.
Коли здійснені обидва підключення, B має першість над C.
• Для отримання інформації про підключення
мережевого кабелю змінного струму див. стор. 11.
„ ARC (Audio Return Channel (Зворотний аудіоканал))
Ця функція додана до HDMI версії 1.4.
Завдяки цьому посилаються цифрові аудіосигнали з вхідного
гнізда HDMI телевізора тощо на вихідне гніздо HDMI цієї системи.
• Для отримання інформації щодо ARC-сумісності підключеного
телевізора зверніться до інструкції з експлуатації телевізора.
„ Примітки щодо HDMI-кабеля
• Рекомендовано використовувати кабель
HDMI виробництва Panasonic.
Номер рекомендованої деталі:
RP-CDHS15
(1,5 м), RP-CDHS30 (3,0 м),
RP-CDHS50 (5,0 м), тощо.
• Використовуйте швидкісні HDMI-кабелі, що мають
логотип HDMI (зображений на обкладинці).
• Рекомендується використовувати швидкісні
HDMI-кабелі для відтворення сигналу (1080p).
OPTICAL 2 OPTICAL 1
TV (телевізор)
Це з’єднання є необхідним для підключення
телевізора, несумісного з ARC.
Воно важливе для отримання насолоди від звучання телевізора.
Цифровий
аудіовихід (оптичний)
HDMI
вхід
A
C
B A
HDMI Відео/
аудіо вихід
HDMI Відео/
аудіо вихід
Blu-ray-плеєр/
DVD-рекордер тощо
Друге HDMI-сумісне
обладнання
Підсилювач
L
R
Аудіовихід
Рекомендовано ARC-сумісний HDMI кабель.
A
B
C
A
L
R
L
R
AV IN
AV
B
Аудіовихід
Цифровий
аудіовихід (оптичний)
